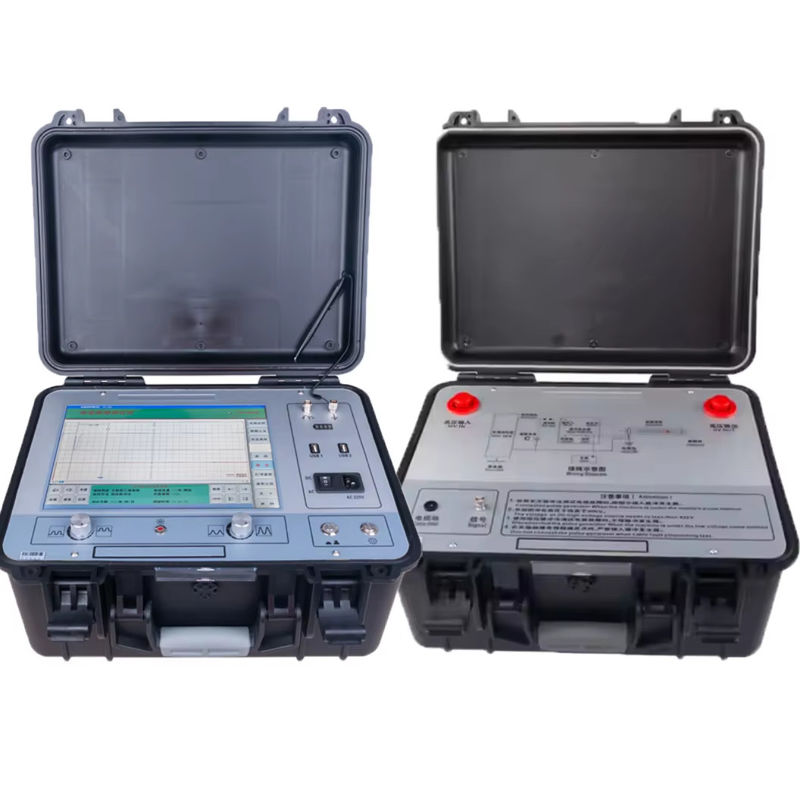

Tester de falha de cabo Tdr com personalização

Name: Tester de falha de cabo Tdr com personalização
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHGG502
Price: 1,550.00 USD
Availability: InStock

Detalhes do produto:

Lugar de origem:	China
Marca:	XZH TEST
Certificação:	CE/ISO
Número do modelo:	XHGG502

Informações detalhadas

Lugar de origem:

China

Marca:

XZH TEST

Certificação:

CE/ISO

Número do modelo:

XHGG502

Especificação:

475*345*205mm

Marca registrada:

Teste XZH

Origem:

China xi'an

Código HS:

9031809090

Habilidade da fonte:

1000 peças/ano

Personalização:

Disponível

Serviço pós-venda:

Certificado de garantia

Garantia:

1 ano

Destacar:

High Light

Destacar:

Localizador de Falhas de Cabo Personalizado

Localizador de Falhas de Cabo Multi-Disparo

Trading Information

Quantidade de ordem mínima:

1 unidade

Detalhes da embalagem:

Embalagens de madeira

Tempo de entrega:

3-5 dias úteis

Termos de pagamento:

T/T

Habilidade da fonte:

2000 unidade/ano

Descrição do produto

Introdução ao produto
O localizador de falhas do cabo XHGG502 ARC é adequado para medir a baixa resistência, curto-circuito,falhas de circuito aberto e de desconexão de vários materiais de diferentes secções transversais e diferentes meios, cabos coaxial de alta frequência, cabos de telefone local, cabos de luz de rua e fios enterrados.geração automática de relatórios.

Principais características

1Pode detectar as falhas de alta e baixa resistência de todos os cabos de 35 KV e abaixo, e tem uma ampla gama de aplicações.
2O instrumento adopta a mais recente tecnologia de computador industrial incorporado e o "método de oito pulsos" mais avançado do mundo.
Tem o método de flashover de alta pressão e o método de pulso de baixa pressão.
3Qualquer falha de alta impedância apresenta as características mais simples de forma de onda semelhantes a uma falha de curto-circuito de pulso de baixa tensão, que é muito fácil de interpretar.
4. Com um software fácil de usar, menu completo em inglês e funcionamento do botão de toque na tela. A definição do botão é simples e clara. O método de medição é simples e rápido.
5A taxa de sucesso da detecção de falhas, a precisão do teste e a conveniência do teste são melhores do que qualquer equipamento de teste doméstico.
6. Ultra-alto brilho, grande tela LCD como o terminal de exibição, pode ser claramente observado no ambiente de luz solar direta
O instrumento possui poderosas capacidades de processamento de dados e uma interface de exibição amigável.
7Com a função de tabuleiro de escrita, quando a forma de onda é armazenada, o pessoal, os locais e as características de falha do teste de campo podem ser armazenados.
Informações como o processo de ensaio são directamente escritas à mão no documento guardado.
8Com medidas de protecção de alta tensão extremamente seguras, o testador de flash não vai acertar ou ser danificado num ambiente de impacto de alta pressão.
9Tem uma interface USB padrão da impressora.
10Operação simples e alta fiabilidade. Tem um desempenho de custo muito elevado.
11Não há zona cega de teste.
12. Bateria de lítio de polímero incorporada, pode testar o circuito aberto do cabo e falha de curto-circuito de baixa resistência em nenhum ambiente de energia.

Manufacturer Xzh Test Arc Multi-Shot Cable Fault Locator Tdr Cable Tester Multi Pulse Cable Fault Locator

Dados técnicos

Exibição	Controle por computador de nível industrial de 12 polegadas, modo de operação táctil;
sistema	Sistema operacional XP, sistema de gestão de supercabelas, gerar automaticamente relatório de ensaio;
Funções	medição de distância e medição de velocidade;
Taxa de amostragem de dados	60 MHz, 120 MHz, 240 MHz, 400 MHz;
Automático	Amostragem contínua totalmente automática, sem perder nenhuma forma de onda de descarga;
Método de ensaio	Método de pulso de baixa tensão, método de flashover de alta tensão, método de pulso múltiplo
Largura do pulso	0.1uS e 2uS
Amplitude do pulso	400 Vpp
Distância de medição	> 60Km
Resolução de leitura	0.1m
Precisão do ensaio	Menos de 0,5 m
Acoplador de pulso resistir à tensão	38 kVDC

O sinal refletido enviado pelo acoplador de pulso é exibido automaticamente e a forma de onda de todo o comprimento do circuito aberto do cabo é exibida ao mesmo tempo.Isto torna a representação da falha característica forma de onda extremamente simplesHá apenas um tipo de onda de falha de alta resistência, ou seja, a forma de onda de falha de curto-circuito semelhante ao método de pulso de baixa tensão.
A distância de falha é automaticamente exibida e não há zona cega de ensaio.
Com a função de armazenar formas de onda de ensaio maciças: As formas de onda testadas no local podem ser convenientemente armazenadas no instrumento numa ordem prescrita para recolha e observação a qualquer momento.
A forma de onda do ponto de falha medido e a forma de onda de circuito aberto de fase boa podem ser exibidas no ecrã ao mesmo tempo para comparação no mesmo ecrã e comparação sobreposta.Torna o julgamento da distância de falha mais preciso.
Fornecimento de energia da bateria de lítio de polímero: pode funcionar continuamente por mais de 4 horas após ser totalmente carregada.Também pode funcionar com uma fonte de alimentação AC externa.
Oito sinais de transmissão de pulso e reflexo de falha são exibidos automaticamente, e a forma de onda completa do circuito aberto do cabo é exibida ao mesmo tempo.Isto torna a representação da falha característica forma de onda extremamente simplesHá apenas um tipo de onda de falha de alta resistência, ou seja, a forma de onda de falha de curto-circuito semelhante ao método de pulso de baixa tensão.A distância de falha é exibida automaticamente e não há zona cega de ensaio.
Condições de trabalho: temperatura -25oC~+55oC, umidade relativa 85%, pressão atmosférica 750±30 mmHg.

Manufacturer Xzh Test Arc Multi-Shot Cable Fault Locator Tdr Cable Tester Multi Pulse Cable Fault Locator

Detetar com precisão e rapidez a principal falha de isolamento de cabos de alimentação com níveis de tensão de 35KV e abaixo; calibrar o comprimento do cabo; testar aproximadamente a distância de falha do cabo

Pre-localização de falhas de cabo com o reflectômetro XHGG502 com base no

método de reflexão de pulso de baixa tensão (TDR),
flashover de alta tensãométodo (por exemplo, ICE, DECAY),
Método de reflexão de arco e de reflexão de pulso (ARC)Dispositivos de tiro único e multi-tiro ARC)Pre-localização da falha do cabo: com o reflectômetro XHGG502 baseado no método de reflexão por impulso de baixa tensão (TDR) e no método de decadência (flashover) de alta tensão (DECAY),Método de reflexão por arco ((single-shot/multi-shot).

Existem três modos de teste do XHGG502, pulso de baixa tensão, flashover de alta tensão, multi-tiro do ARC.
A figura abaixo mostra a distância de falha do cabo medida utilizando o modo de ensaio ARC multi-shot do XHGG502.
Manufacturer Xzh Test Arc Multi-Shot Cable Fault Locator Tdr Cable Tester Multi Pulse Cable Fault Locator
A figura abaixo mostra a distância de falha do cabo medida utilizando o modo de ensaio de flashover de alta tensão do XHGG502

A figura abaixo mostra o comprimento do cabo ou a distância de falha do circuito aberto do cabo medida usando o modo de ensaio de pulso de baixa tensão de XHGG502.não é necessário ligar o gerador de pulso de alta tensãoOutros métodos de ensaio devem ser utilizados em conjunto com um gerador de pulsos de alta tensão.

Manufacturer Xzh Test Arc Multi-Shot Cable Fault Locator Tdr Cable Tester Multi Pulse Cable Fault Locator
