Localizador de Falha de Capa de Cabo 60kV Ponte Digital de Queima 750mA Corrente de Teste HV | XHSC-60Q

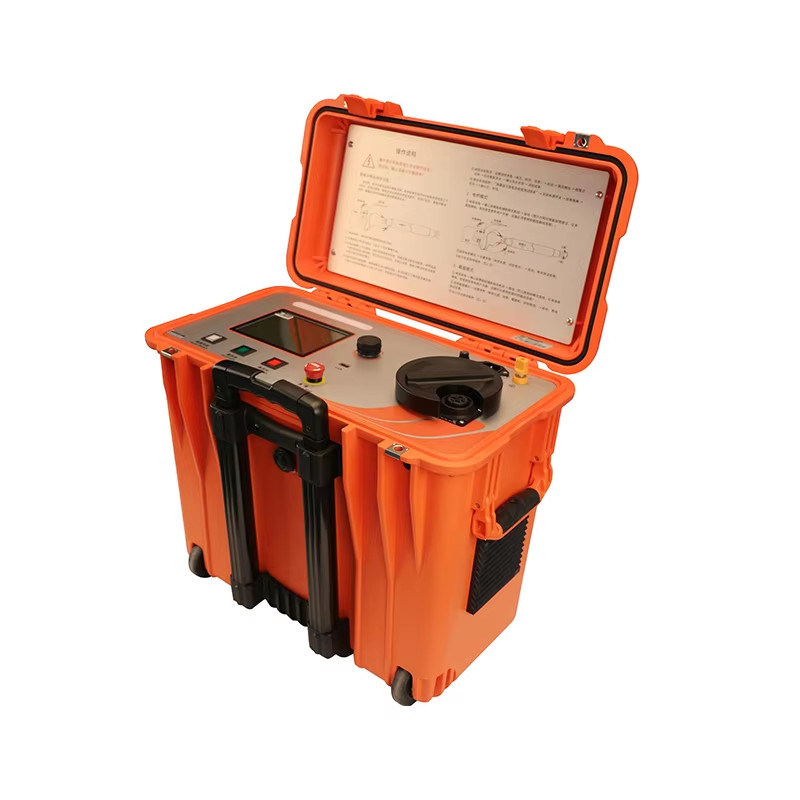

O localizador de falhas na capa de cabos XHSC-60Q é uma ponte digital profissional de queima projetada para localizar falhas de capa, isolamento e alta resistência em sistemas de cabos complexos. Ele integra medição de ponte de queima e inteligente em uma unidade portátil: o modo de queima emite uma tensão DC nominal de 60kV com uma corrente de arco máxima de 400mA para converter rapidamente falhas de alta resistência em falhas de baixa resistência, enquanto o modo de ponte digital fornece corrente de teste de até 750mA para medição de distância de falha altamente precisa.

Este instrumento é particularmente adequado para pré-localização de falhas de isolamento e capa de sistemas de cabos complexos de alta tensão, grande seção transversal e longo comprimento, incluindo cabos com terminais GIS e conexões de cross-bonding. A localização completa pode ser realizada rapidamente sem remover o interruptor GIS ou curto-circuitar o cross-bonding, economizando tempo significativo de inatividade e mão de obra no local.

Este instrumento fornece aos engenheiros de cabos uma solução confiável e abrangente para pré-localização de falhas na capa e isolamento, reduzindo drasticamente o tempo necessário para encontrar falhas de alta resistência em redes de cabos complexas.

As falhas na capa de cabos estão entre as falhas de cabos mais comuns, porém mais difíceis de localizar. A capa externa protege o cabo contra umidade e danos mecânicos, e o revestimento interno impede a penetração de água ao longo do condutor. Quando a capa é danificada por escavação, corrosão, ataque de roedores ou instalação inadequada, a umidade entra no cabo e gradualmente leva à deterioração do isolamento e à falha eventual.

Ao contrário de uma quebra completa de isolamento, uma falha na capa geralmente apresenta uma característica de alta resistência que bloqueia os sinais de teste convencionais. O XHSC-60Q lida com esses casos com sua função integrada de queima: a saída DC de 60kV com corrente de arco de até 400mA carboniza o ponto de falha de alta resistência em uma falha estável de baixa resistência, e a ponte digital então mede a distância da falha com precisão de ±(0,1% ·L + 1) m. Isso torna o XHSC-60Q uma solução completa para pré-localização de falhas na capa, desde a conversão da falha até a medição da distância.

O XHSC-60Q inicia cada teste com um diagnóstico inteligente que avalia automaticamente a condição do cabo e seleciona o caminho mais eficiente para localizar a falha. O resultado do diagnóstico é classificado em uma das seguintes categorias, e o instrumento guia o operador para o próximo passo correto.

Para falhas de flashover de alta resistência e instáveis, o modo de queima aplica 0 ~ 60kV DC com corrente de arco de até 400mA para carbonizar o ponto de falha em uma falha estável de baixa resistência. O operador define a tensão de queima, um tempo máximo de queima de até 90 minutos e a potência de saída. Quando a função de queima inteligente está ativada, o teste termina automaticamente assim que a impedância da falha cai para o nível exigido pelo modo de medição de distância, economizando tempo e evitando estresse desnecessário no cabo.

O XHSC-60Q fornece dois modos de medição de distância para se adequar a diferentes condições de campo. No modo ponte, o operador insere o comprimento conhecido do cabo; no modo de seção transversal, o operador insere o material e a área da seção transversal do cabo, e a distância da falha pode ser medida mesmo quando o comprimento total do cabo é desconhecido.

Em ambos os modos, a corrente de teste é selecionável de 20mA a 750mA. A tensão de saída é de 4000V para correntes de 20 ~ 75mA, segue a relação tensão (V) × corrente (mA) = 300W para correntes de 80 ~ 400mA, e é de 400V para correntes de 410 ~ 750mA, garantindo um sinal forte para medição precisa em todas as condições.

O menu de configurações fornece configuração de hora, informações do dispositivo, registros históricos e opções de função. Os dados de teste históricos de ambos os modos ponte e seção transversal são armazenados automaticamente, com capacidade de até 100 registros que podem ser revisados, excluídos individualmente ou limpos. As opções de função incluem a função de queima inteligente e a função de detecção de aterramento; quando a detecção de aterramento está ativada, o equipamento verifica forçadamente se a impedância entre o aterramento de proteção e o aterramento de trabalho está dentro da faixa segura, e não permitirá o aumento de tensão caso contrário.

A entrega padrão inclui a unidade principal da ponte de queima inteligente, a caixa de teste da ponte, 5 fusíveis sobressalentes (10A, 5 × 20), o cabo de teste de posicionamento da ponte FJ1, o cabo de curto-circuito de baixa resistência FJ2, o cabo de saída da fonte de queima FJ4, um cabo de aterramento dedicado, um cabo de aterramento da haste de descarga, o cabo de alimentação e a haste de descarga. Cabos estendidos opcionais FJ1L e FJ4L de 20m estão disponíveis para seções de cabo longas.

A fiação correta é essencial para medição precisa e segura. O XHSC-60Q auxilia o operador com uma verificação automática de fiação e detecção de aterramento de proteção antes que qualquer alta tensão seja aplicada.

Minas e plantas industriais pesadas operam extensas redes de cabos de média e alta tensão para fornecimento de energia, frequentemente instaladas em ambientes hostis onde danos na capa por escavação, vibração e meios corrosivos são comuns. O XHSC-60Q ajuda as equipes de manutenção a localizar falhas na capa e isolamento rapidamente, minimizando perdas de produção e garantindo a segurança de equipamentos críticos.

Sistemas ferroviários e de metrô dependem de cabos de energia confiáveis ao longo dos trilhos, em túneis e em estações. Falhas em cabos nesses sistemas causam interrupção de serviço e riscos à segurança. O design portátil de 22kg com chassi retrátil e rodízios é ideal para equipes de manutenção ferroviária, e o método de ponte sem ponto cego lida com as seções de cabo curtas típicas de redes de energia de estação e sinalização.

Data centers e edifícios comerciais contêm redes de cabos densas onde o tempo de inatividade é extremamente caro. Empreiteiros elétricos que mantêm essas instalações precisam de ferramentas de localização de falhas rápidas e precisas. O diagnóstico automático e a operação de um botão do XHSC-60Q reduzem o requisito de habilidade para a equipe no local, enquanto o armazenamento automático de dados fornece registros de teste completos para documentação de aceitação e manutenção.

Projetos de renovação de redes de energia rurais envolvem longas seções de cabos com muitas juntas e tipos de cabos mistos. O modo de seção transversal do XHSC-60Q mede a distância da falha mesmo quando o comprimento total do cabo é desconhecido, o que é uma situação comum em redes rurais. A entrada de energia de ampla faixa de 100V a 240V também se adapta a diferentes condições de energia no local.

Tradicionalmente, a queima e a medição por ponte exigiam dois instrumentos separados com cabos externos pesados e troca manual de modo. O XHSC-60Q substitui ambos por uma unidade integrada.
