Localizador de falhas de cabo
>

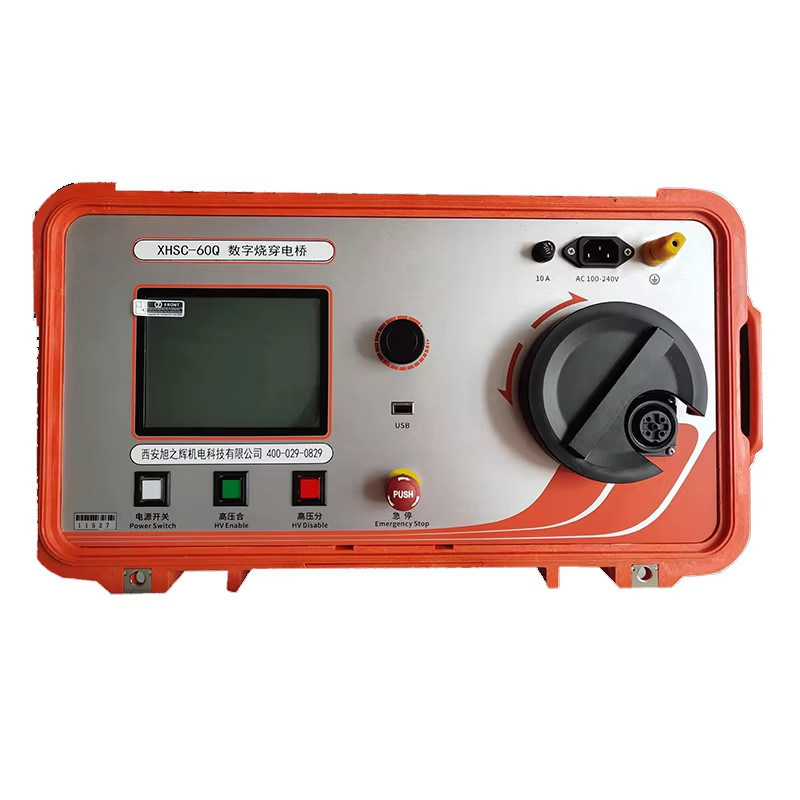

Localizador Digital de Falhas em Cabos com Ponte Digital para Localização Precisa de Falhas

Localizador Digital de Falhas em Cabos com Ponte Digital para Localização Precisa de Falhas

Detalhes do produto:
Lugar de origem: China
Marca: XZH TEST
Certificação: CE ISO
Número do modelo: XHSC-60Q
Informações detalhadas
Lugar de origem:
China
Marca:
XZH TEST
Certificação:
CE ISO
Número do modelo:
XHSC-60Q
Suporte personalizado:
OEM ODM
Número do modelo:
XHSC-60Q
A fonte de alimentação:
220V CA ±10%, 50Hz
Peso:
22KG
Dimensões:
30cm*46cm*50cm
Temperatura de funcionamento:
-10℃~+55℃
Potência:
Eletrônico
Destacar:

High Light

Destacar:

Localizador de Falhas em Cabos Preciso

,

Localizador Digital de Falhas em Cabos

,

Localizador de Falhas em Cabos com Ponte de Queima

Trading Information
Quantidade de ordem mínima:
1 UNITA
Termos de pagamento:
T/T
Descrição do produto

Localizador Digital de Falhas em Cabos com Ponte Digital para Localização Precisa de Falhas 0

(disponível em inglês)

A ponte de transmissão digital integra a ponte de transmissão e a ponte inteligente.que pode rapidamente queimar falhas de alta resistência em baixa resistênciaA corrente de ensaio máxima da ponte digital é de 750 mA, o que melhora muito a precisão da localização da falha.
especialmente adequado para a pré-localização de falhas de isolamento de sistemas complexos de cabos de alta tensão, de grande secção e de longo comprimento,como a localização de falhas de isolamento de cabos complexos de alta tensão com terminais GIS e ligações cruzadas, e pode concluir rapidamente a localização sem remover o interruptor GIS e a conexão cruzada de curto-circuito.


Parâmetros técnicos


Diagnóstico inteligente Voltagem de saída 0 ̊60 kV DC, negativo
Corrente de saída máxima 30 mA
Modo de transmissão Voltagem de saída 0 ̊60 kV DC, negativo
Corrente de saída máxima 400 mA
Modo ponte Modo interface Voltagem de saída 0'4 kV DC, bipolar
Corrente de saída máxima 750 mA
Precisão de posicionamento ± 0,1% ·L+1) m
Ecrã de exibição LCD de matriz de 320*240 pontos, visível à luz solar
Intervalo de ensaio 1 ¢ 50000m
Fornecimento de energia 100V-240V,50/60Hz
Potência Máximo 2kVA
Temperatura do ambiente de trabalho -10°C~+55°C
Umidade do ambiente de trabalho ≤ 90%
Dimensões globais
(longo x largura x altura)
30 cm × 46 cm × 50 cm
Peso 22 kg (acessórios não incluídos)
Grau de protecção do compartimento Proteção IP54


Localizador Digital de Falhas em Cabos com Ponte Digital para Localização Precisa de Falhas 1

* Teste totalmente automático, operação com um botão.
* Diagnóstico automático do tipo de falha do cabo e orientação da próxima operação.
* Detecta automaticamente se a fiação está correta e também tem detecção de aterragem protetora.
* Função de armazenamento automático de dados, que permite ver facilmente os dados históricos.
* Modo de controlo de alimentação digital, a tensão de saída e a corrente são mais estáveis.
* Ampla gama de tensões de entrada e descarga automática do produto de ensaio.
* Adota um chassi de barra de tração com rodas, que é leve e fácil de transportar.
* Em comparação com o método de reflexão de ondas, o método de ponte não tem ponto cego, o que é particularmente adequado para julgar cabos curtos e pontos de falha perto da extremidade.
* A tensão de saída é elevada e a corrente é grande,que é particularmente adequado para a localização prévia de falhas de isolamento em sistemas complexos de cabos de alta tensão com comprimentos longos e secções transversais grossas.


Localizador Digital de Falhas em Cabos com Ponte Digital para Localização Precisa de Falhas 2
