Sistema portátil de localização de falhas de cabos subterrâneos de 400 V a 11 kV

Name: Sistema portátil de localização de falhas de cabos subterrâneos de 400 V a 11 kV
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: 502A2+503C+507C+535-2L
Price: 15500.00 USD
Availability: InStock

Detalhes do produto:

Lugar de origem:	China
Marca:	XZH TEST
Certificação:	CE ISO
Número do modelo:	502A2+503C+507C+535-2L

Informações detalhadas

Lugar de origem:

China

Marca:

XZH TEST

Certificação:

CE ISO

Número do modelo:

502A2+503C+507C+535-2L

Destacar:

High Light

Destacar:

Localizador de falhas em cabos portátil 400V

Testador de cabos subterrâneos 11kV

sistema de localização de falhas no cabo

Trading Information

Quantidade de ordem mínima:

1 conjunto

Detalhes da embalagem:

Embalagens de madeira

Tempo de entrega:

5-8 dias úteis

Termos de pagamento:

T/t

Habilidade da fonte:

2000 unidade/ano

Descrição do produto

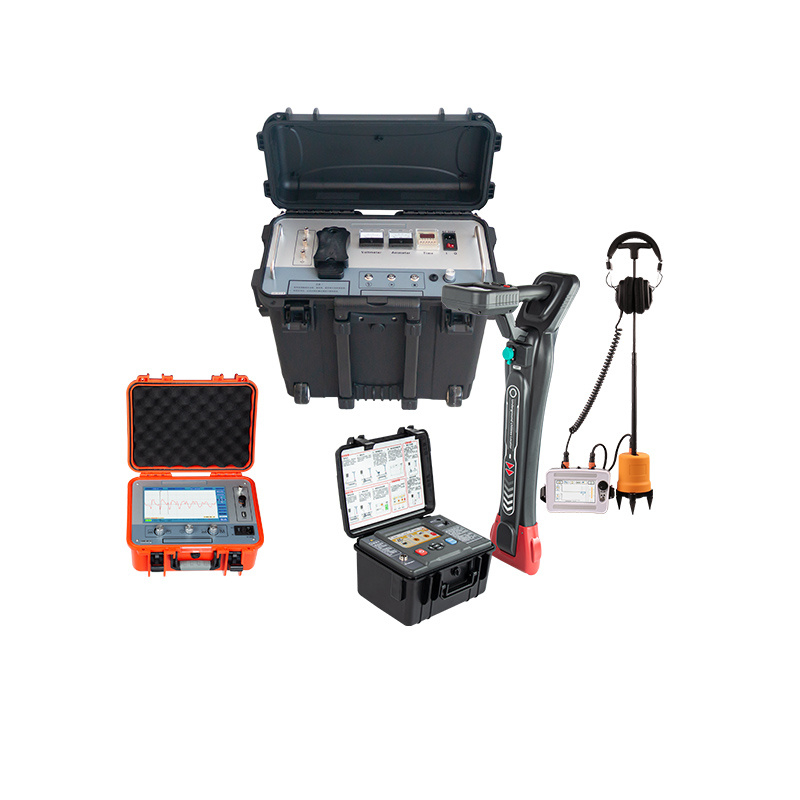

Sistema de localização de falhas de cabos portáteis

502A2+503C+507C+535-2L

Sistema portátil de localização de falhas de cabos subterrâneos de 400 V a 11 kV 0

Função do sistema

1.Usar DC ou pulso de alta tensão para fazer o ponto de falha do cabo flash sobre e descarregar

2.Utilizar o princípio da reflexão de ondas de viagem para fazer uma medição aproximada de todos os tipos de falhas de isolamento do cabo principal

3.Utilize o método de sincronização acústico-magnética para fazer uma medição precisa de todos os tipos de falha de isolamento do cabo principal

I, gerador de alta tensão XHHV535-2L

Modo de saída	EMP (impulso), DC (resistência à tensão)
Voltagem de saída	0- Outros32 kV
Capacitor incorporado	2 μF
Energia de descarga	Max. 1024J
Potência de impacto	Pico de 250 W
Frequência de pulso	Impacto automático por cerca de6segundos
Mudança dos níveis de tensão de sobretensão	Manual
Tipo de regulação de tensão	Contínuo
Indicação	Medição da tensão lateral de alta tensão, indicação da tensão de saída e corrente em tempo real
Interrupção dos modos de funcionamento	Manual
Corrente de saída mínima em modo CC	7.5mA em32kV
Proteção segura	Com função de proteção contra arranque zero, segura e fiável
Quantidade	Design de medição de alta tensão exclusivo, no estado de parada, ele irá descarregar automaticamente a capacitância interna do dispositivo
Potência de trabalho	AC 220V±15%,50 Hz ±1Hz(60 Hz)
Teste de resistência à tensão de CC	Voltagem de saída ajustável e faixa de indicação 0-32 kV, faixa de indicação da corrente de saída 0-20A
Segurança	Acabou.-tensãoProteção contra sobreaquecimento. Descarga automática após funcionamento
Classificação de protecção	Não inferior a IP54
Peso total	Não mais de30Quilos

II,TDR localizador de falhas de cabo XHGG502A2

Modo de ponto fixo	Modo padrão, modo avançado, modo de redução de ruído, modo personalizado (ms, forma de onda)
Método de ponto fixo	Método inteligente de diferença de tempo, método de inspecção eletromagnética, método de medição acústica
Posição precisão	Ponto fixo: 0,1 m, caminho: 0,1 m
Exibição	TFT ultra-brilhante de 5 polegadas, 800×480 cores verdadeiras
Língua	A linguagem gráfica é mais intuitiva
Ganho	120dB, ajuste totalmente automático, também pode ser ajustado manualmente
Faixa de frequência	100~1600 Hz
Faixa dinâmica	0~112dBengrenagens)
Ativador síncrono	Dispositivos de ar condicionado, de ar condicionado ou de ar condicionado
Faixa de detecção	0.00~99.99ms, 75mV~75V
Proba	Sonde inteligente automática silenciosa, totalmente digital de metal
Auscultadores	600Ω tecnologia de redução de ruído e anti-interferência de nível militar
Potência de trabalho	4*18650 Bateria de lítio padrão
Horário de trabalho	Mais de 8 horas
Temperatura ambiente	-25°C a 65°C; umidade relativa: ≤ 90%
Peso	Hospedeiro 0,6 kg; Sensor 1,4 kg
Grau impermeável	IP65

IV,Teste integral do percurso dos cabos XHGX507C

Receptor
Função	Detecção de tubulações (controle da posição do cabo, visualização da direção, medição da profundidade, medição da corrente), identificação do cabo, detecção de falhas do quadro A (função opcional)
Potência	8.4V bateria de lítio recarregável de grande capacidade
Método de entrada	Embutida em bobina de recepção, calibre flexível, quadro A (função opcional)

Sistema portátil de localização de falhas de cabos subterrâneos de 400 V a 11 kV 1
