¢ Concebido para equipas de construção de cabos que necessitam de verificação de segurança inteligente e guiada por voz
Equipas de construção de campoGuia de voz + LCD para cada passo, eliminando erros de procedimento sob pressão
Equipas de migração e reparação de cabosDual-shooter em 60 ° cria dois pontos de curto-circuito para verificação infalível
️ Organizações que colocam a segurança em primeiro lugarOs modos de tempo e controlo remoto mantêm os operadores completamente isolados durante a perfuração

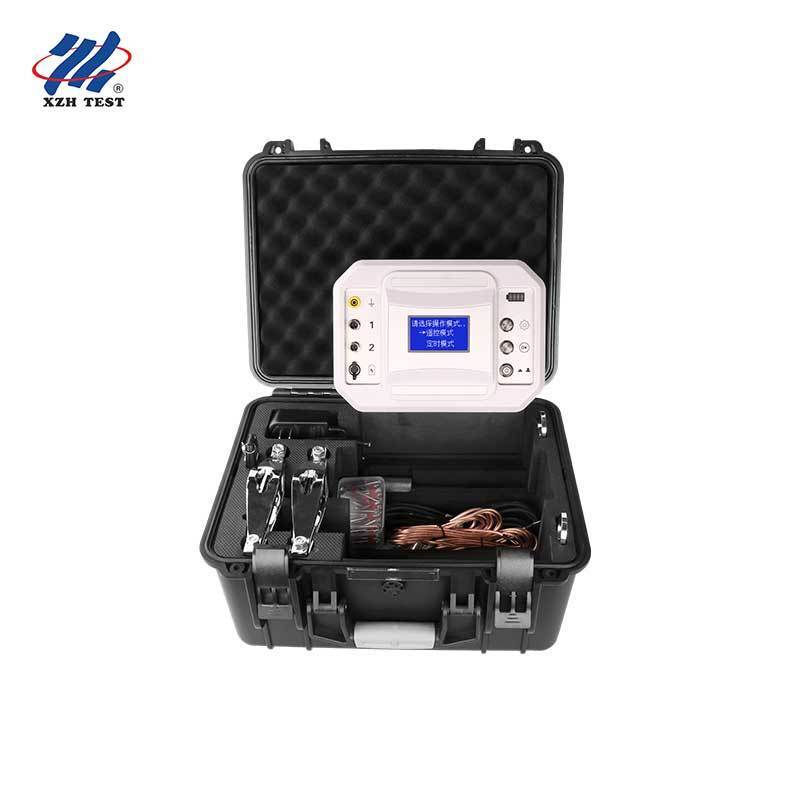

Visão geral do produto
Todos os anos, nos sistemas eléctricos, ocorrem acidentes humanos devido à serração manual de cabos elétricos errados.XHZS506YS Fone de ouvido de cabo inteligenteUtilizando um sistema de dois tiros controlado remotamente,Realiza a verificação destrutiva através da perfuração do cabo-alvo. Se o cabo for eletrificado, explodirá (perigo confirmado).Este é o único método absoluto para verificar o estado do cabo antes da serração.
Na construção, migração e reparação de cabos de energia, os operadores devem primeiro identificar o cabo alvo entre muitos.Enquanto os registos de projeto e identificadores eletrónicos ajudam a determinar em que cabo trabalhar, a confirmação final absoluta requer uma verificação física através de curto-circuito controlado e o XHZS506YS fornece isso com inteligência guiada por voz, operação em dois modos,e isolamento completo do operador.
🔍 XHZS506YS versus XHZS506S ¢ Inteligente versus Básico:O XHZS506YS possui umExibição LCDIndicando o conteúdo da operação e o processo de controlo,sinais de vozpara orientação passo-a-passo,Confirmar (OK) e Selecionar botõespara a seleção de modos, emodo de cronometragemO XHZS506S oferece o mesmo núcleo de segurança de dois tiradores com simples operação de luz indicadora.Escolha o XHZS506YS quando sua equipe se beneficia de orientação por voz e confirmação de processo visual.
️ Aviso de segurança importante ️ Leia antes da operação
1É estritamente proibido testar sem a utilização de pinças e bombas vazias, com risco de quebra e lesão da agulha.
2É estritamente proibido fazer testes sem balas.
3É estritamente proibido o uso de munições reais e pregos reais, ou perfuração no ar, o risco de lesões.
4Quando o cabo é perfurado, o corpo do atirador deve ser aterrado com segurança.
5O ângulo entre os dois atiradoresNÃO deve ser de 120° preferencialmente60°.
6Este equipamento é exclusivamente para perfuração de cabos.
Especificações técnicas
Número do modelo
XHZS506YS
Corpos de atiradores
2 Corpos de picar (dual-shooter)
Interface de controlo
Exibição LCD + Prompt de voz + Botões de confirmação/seleção
Modos de funcionamento
Remote manual + modo automático de cronometragem
Controle remoto
> 10 m, capaz de penetrar na parede
Comprimento da linha de controlo
5 metros
Diâmetro da fixação
φ30-150 mm
Ângulo de disparo
Não deve ser de 120°, preferencialmente 60°
Força de trabalho
AC 220V/50Hz Carregamento; > 10 horas de bateria
Controlador
270 × 230 × 120 mm, 2,5 kg
Conjunto completo
470×380×210mm, 15,5kg (Dual Shooter)
Interface de operação
| # |
Componente |
Função |
| 1 |
Terreno |
Ponto de aterragem do instrumento |
| 2 |
Output 1 |
Conexão ao corpo do atirador 1 |
| 3 |
Output 2 |
Conexão ao corpo do atirador 2 |
| 4 |
Portão de carga |
Portão de carregamento DC12V |
| 5 |
Interruptor de alimentação |
Potência de trabalho de ligação/desligação |
| 6 |
Confirmação (OK) |
Chave de confirmação da função de operação |
| 7 |
Selecionar |
Selecione o modo de trabalho (Remote / Timing) |
| 8 |
Indicador de potência |
Indicação do nível da bateria em tempo real |
| 9 |
Ecrã LCD |
Exibir conteúdo da operação e processo de controlo |
Lista de componentes e embalagens
| Ponto |
Qty. |
Descrição |
| Controlador |
1 |
Gerencia a ação de perfuração de cabo com LCD + controle de sinal de voz |
| Corpo do atirador |
2 |
Dispositivo de tipo pistão de baixa velocidade para perfuração de cabos |
| Controle remoto |
1 |
Duplo botão (A/B) correspondente à saída 1/2 |
| Linha de controlo |
2 |
Conexão entre os corpos do controlador e do atirador |
| Fios de terra / brocas |
A Bíblia, 1/11 |
Aterramento de campo com broca para conexão de terra confiável |
| Balas e pregos |
1 conjunto |
S1 Vermelho (nível 5) 50 balas + PS52C8 50 pregos (padrão) |
| Ferramentas de limpeza |
1 conjunto |
Parafusador, tomada, escova de tubo de ensaio para manutenção do disparo |
| Carregador |
1 |
Caixa de controlo cabo de carregamento AC 220V/50Hz |
Especificações do prego
| Diâmetro do cabo |
30 mm |
40 mm |
50 mm |
60 mm |
70 mm |
80 mm |
90 mm |
100 mm |
| Especificação das unhas |
PS27C8 |
PS37C8 |
PS47C8 |
PS52C8 |
Consulte a ficha de especificações |
Seleção da potência da bala
| Cores |
Negro |
Azul |
Amarelo |
Vermelho |
Uso recomendado |
| Nível de potência |
Menor |
Pequeno |
Médio |
Grande (nível 5) |
≤ 35 kV: Amarelo / > 35 kV: Vermelho |
Configuração padrão: S1 Vermelho (nível de potência 5) 50 balas + PS52C8 50 pregos.
Guia de operação
Operação do controlador ∙ Dois modos:
Remote manual:Após a instalação de ambos os corpos atirador, ligação de terra, e ligar o controlador, pressione oBotão Selecionarpara escolher o modo "Remote Control", em seguida, pressioneConfirmação (OK)Pressione os botões do controle remoto.AeBSeguindo a voz que diz para perfurar o atirador 1 e o atirador 2, respectivamente.
Modo automático de cronometragem:Após a instalação, pressioneSelecionarpara escolher o modo "Timing", em seguida, pressioneConfirmação (OK)O controlador irá automaticamente perfurar o atirador 1 e o atirador 2 após um10 segundos de atraso, permitindo que o operador se mova para uma distância segura.
Importante: Manter o pessoal e o controlador o mais longe possível dos corpos do atirador durante a perfuração.Gerenciar o controle remoto com cuidado uma vez que o fio de controle está ligado e o interruptor está ligado, o comando pode desencadear uma perfuração a qualquer momento.
Características fundamentais
- Exibição LCD com sincronização de sinal de voz fornece orientação de operação passo a passo
- O projeto de duplo atirador cria dois pontos de curto-circuito pelo menos um penetra de forma confiável no cabo
- Operação em dois modos: comando remoto manual + cronometragem automática (retardo de 10 segundos para evacuação segura)
- Controle remoto sem fios (> 10 m, penetração na parede) + apoio com fio de 5 m para isolamento máximo do operador
- Ângulo de 60° (não 120°) garante a penetração ideal da configuração de cabo em forma de "品" de três fases
- Bateria de lítio incorporada fornece 10 horas de operação contínua com carregamento AC 220V/50Hz
- Conjunto completo compacto de 15,5 kg em maleta de transporte integrada para utilização em campo
- Proteção contra a sobrecorrência e o curto-circuito
Perguntas Frequentes
P1: Por que os dois atiradores devem estar a 60° e nunca a 120°?
Os cabos trifásicos são tipicamente dispostos em uma configuração triangular "品". A 60°, os dois atiradores se aproximam de ângulos complementares que maximizam a chance de perfurar diferentes fases.garantir que pelo menos um prego cria um verdadeiro curto-circuitoSe colocado a 120°, um atirador pode alinhar-se com a lacuna entre as fases e perder completamente o condutor.A disposição de 60° foi concebida especificamente para a geometria dos cabos trifásicos .
P2: Como funciona o sistema de comando de voz + LCD?
O ecrã LCD do controlador exibe o modo de funcionamento atual, o estado das saídas 1 e 2 e o nível da bateria em tempo real.O sistema de comando de voz pronuncia instruções em cada passo guiando o operador através da seleção do modo, confirmando as configurações e anunciando quando pressionar os botões remotos A e B. Este feedback de dois canais (visual + áudio) reduz significativamente os erros de procedimento,especialmente em ambientes de construção ruidosos ou quando os operadores usam EPI pesados que limitam a percepção do campo visual.
Q3: Que precauções de segurança devem ser seguidas antes da operação?
Seis regras críticas de segurança: (1) Nunca teste sem pregos e balas instalados ̇ o pin de disparo pode quebrar; (2) Nunca use munição real ou perfuração ao ar livre;(3) Sempre aterrar o corpo do atirador de forma confiável■ (4) Colocar os tiradores a 60°, nunca a 120°; (5) Manter todo o pessoal a uma distância segura ¢ utilizar o controlo remoto ou o modo de cronometragem;(6) Este equipamento destina-se exclusivamente à perfuração de cabos ̇ qualquer outra utilização é proibida.. Após cada utilização, limpe o corpo do tirador.
P4: Como resolvo problemas se o atirador não disparar?
Três problemas comuns: (1) Se o parafuso é puxado para cima, mas não pode bloquear ̇ o alfinete mecânico ou mola pode ser oxidado.e ciclo do parafuso várias vezes (sem balas) para operação suave. (2) Se o comando a distância disparar mas o atirador não tiver qualquer acção, verifique as ligações da linha de comando, meça a tensão de pulso DC24V na saída do controlador ou teste a resistência do corpo do atirador.(3) Se o atirador disparar, mas a bala não detonar, substitua a bala, pois a umidade pode ter degradado o pó.Para quaisquer problemas não resolvidos, contacte o serviço XZH TEST.
Q5: Qual é a garantia pós-venda e informações de entrega?
O XHZS506YS é coberto por uma garantia gratuita de 1 ano para problemas de qualidade do produto a partir da data de compra, com reparação ao longo da vida e suporte técnico disponível.O prazo de entrega normal é de 3 a 5 dias úteis por unidade, embalados em caixas de madeira resistentes para transporte internacional. A quantidade mínima de encomenda é de 1 unidade, com capacidade de fornecimento mensal de 500 unidades. Os termos de pagamento são T/T.Para quaisquer condições ou falhas anormais do instrumento, entre em contacto com a XZH TEST imediatamente para o arranjo de serviço mais rápido.
Sobre o XZH TEST
A XZH TEST é uma fabricante profissional especializada em testes de cabos, identificação, detecção de falhas e soluções de verificação de segurança para empresas de energia, equipes de construção,e clientes industriais em todo o mundoCom uma linha de produtos abrangente que inclui pinos de cabo inteligentes, identificadores, rastreadores de rota e sistemas de diagnóstico, a XZH TEST oferece sistemas confiáveis,soluções de segurança inovadoras para as aplicações profissionais mais exigentes.
Entre em contato conosco hoje para uma solução de segurança de cabo personalizada adaptada às suas necessidades.
