Pinpointer de falhas de cabo de alta precisão com sincronização acústica-magnética XHDD503C

O Pinpointer de falhas de cabo XHDD503C foi projetado para localização rápida e de alta precisão de falhas em cabos de energia subterrâneos usando o método de sincronização acústico-magnético - um avanço significativo em relação à localização tradicional apenas acústica. Quando um gerador de impulso de alta tensão descarrega no ponto de falha, a sonda do instrumento captura simultaneamente o sinal acústico (o "pop" da descarga viajando pelo solo) e o sinal eletromagnético (viajando quase instantaneamente). Ao calcular a diferença de tempo entre esses dois sinais, o XHDD503C orienta os operadores para a localização exata da falha com uma precisão superior a 0,1 m, eliminando suposições e anos de experiência tradicionalmente necessários para a localização exata de falhas em cabos.

O princípio da sincronização acústico-magnética é fundamentalmente simples, mas notavelmente eficaz. No momento da descarga do impulso no ponto de falha, nascem dois sinais: uma onda sonora que viaja lentamente pelo solo circundante e um pulso eletromagnético que se propaga próximo à velocidade da luz ao longo do cabo. A sonda detecta ambos simultaneamente. Como o sinal eletromagnético chega quase instantaneamente enquanto o som leva um tempo mensurável para viajar, a distância entre eles – exibida em milissegundos no LCD de 5 polegadas – indica diretamente a que distância você está da falha. Mova a sonda para onde a diferença de tempo atinge o mínimo e a falha está diretamente abaixo de você.

• Precisão melhor que 0,1 m:A medição acústico-magnética da diferença de tempo identifica falhas com precisão subdecimétrica. A precisão da identificação do caminho é superior a 0,5 m — compatível com os padrões da indústria DL/T 849.2-2019.
• Quatro modos de filtro selecionáveis:All-pass (100–1600 Hz) para uso geral; Passa-baixo (100–300 Hz) para solo macio e areia onde as altas frequências são atenuadas; Passa-alto (160–1600 Hz) para condições de pavimento duro; Passagem de banda (200–600 Hz) como um compromisso balanceado. Combine o filtro com o terreno para obter clareza de sinal ideal.
• Sonda à prova d'água com classificação IP65:O isolamento físico multicamadas protege os sensíveis sensores acústicos e magnéticos. Opera de forma confiável em valas molhadas, chuva e locais de construção empoeirados – sem atrasos climáticos.
• Redução de ruído digital BNR + mudo:A Redução de Ruído de Fundo filtra a interferência ambiental do tráfego, vento e máquinas. Quando o operador segura a alça, o instrumento ativa instantaneamente o modo mudo para proteger a audição durante sessões de campo prolongadas.
• Amplificação de sinal de 500.000*:O ganho de saída de 16 níveis (0–112dB) captura sinais de descarga extremamente fracos de falhas profundas ou de alta impedância que os pinpointers convencionais ignoram completamente.
• Orientação de caminho em tempo real:Os indicadores esquerdo/direito na tela mostram se a sonda está à esquerda ou à direita do caminho do cabo, permitindo que os operadores corrijam rapidamente sua rota de caminhada sem consultar mapas ou marcadores externos.
• LCD sensível ao toque de 5 polegadas legível à luz solar:A resolução de 854*480 com brilho de 800nit permanece claramente visível sob a luz solar direta do meio-dia. Tela sensível ao toque combinada e controle de botão único para operação com luvas.
• Operação de campo durante todo o dia:Alimentado por 4 baterias de lítio 18650, proporcionando mais de 8 horas de uso contínuo. O carregador rápido dedicado minimiza o tempo de inatividade entre os turnos.

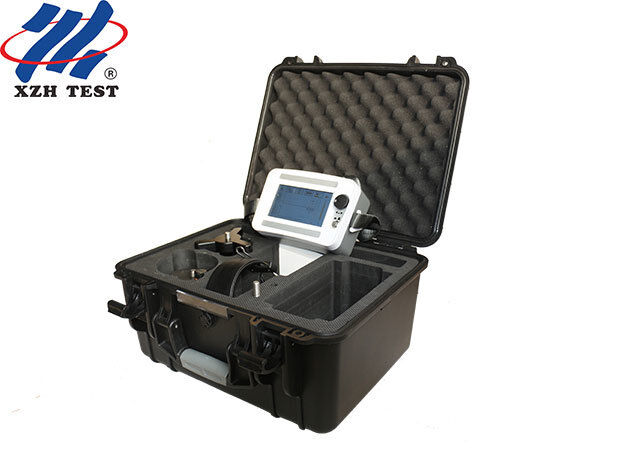

• Padrão completo do kit de campo:Cada XHDD503C inclui o host pinpointer, conjunto de sonda com biela e base de tripé, cabo de sinal de 7 núcleos, fone de ouvido de monitoramento com cancelamento de ruído, carregador rápido, chave multifuncional e estojo de transporte à prova de choque.

Etapa 1:Use um TDR ou pré-localizador para determinar a faixa aproximada da falha (±50m).Etapa 2:Conecte o XHDD503C ao gerador de impulso de alta tensão e defina um ciclo de descarga de 3–5 segundos.Etapa 3:Comece com configurações de limite baixo, ganho alto e volume alto. Coloque a sonda no chão, diretamente acima do cabo.Etapa 4:Caminhe ao longo do caminho do cabo, monitorando a leitura da diferença horária – ela diminuirá à medida que você se aproxima da falta e aumentará depois de passar por ela.Etapa 5:Retorne ao ponto mínimo de diferença de tempo, mude para limite alto e ganho baixo para posicionamento preciso. O ponto onde o som é mais alto E a diferença de tempo é menor é a localização da sua falha.

Garantia gratuita de 12 meses contra defeitos de qualidade do produto. Manutenção vitalícia e suporte técnico. Certificado CE e ISO. Está em conformidade com os padrões DL/T 849.2-2019 e GB/T 18268.1 para equipamentos de teste de campo industrial.
