XHHD523L Localizador da bainha externa do cabo Posicionamento preciso ponto de falha do cabo

Name: XHHD523L Localizador da bainha externa do cabo Posicionamento preciso ponto de falha do cabo
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHD523L
Price: 2,500.00 USD
Availability: InStock

Detalhes do produto:

Lugar de origem:	Xi'an, Shaanxi, China
Marca:	XZH TEST
Certificação:	CE ISO
Model Number:	XHHD523L

Informações detalhadas

Lugar de origem:

Xi'an, Shaanxi, China

Marca:

XZH TEST

Certificação:

CE ISO

Model Number:

XHHD523L

Destacar:

High Light

Destacar:

Localizador de pontos de falha da bainha do cabo

XHHD523L Localizador da bainha do cabo

Localizador da bainha do cabo de posicionamento preciso

Trading Information

Minimum Order Quantity:

1unit

Packaging Details:

wooden packaging

Termos de pagamento:

T/T

Supply Ability:

500 units per month

Descrição do produto

Descrição dos Produtos

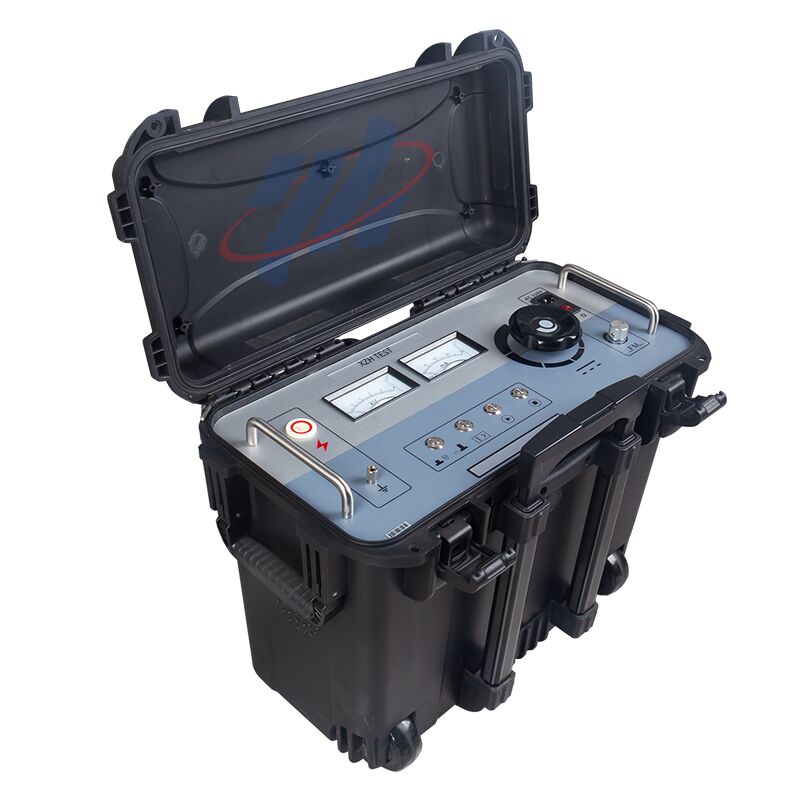

Localizador de Falhas de Bainha de Cabo XHHD523L

Com o desenvolvimento completo da transformação da rede urbana, muitos escritórios de fornecimento de energia, partes de construção e até unidades de projeto estão encontrando cabos XLPE com nível de tensão de 110kV e acima pela primeira vez. Devido a restrições de tempo e falta de experiência, muitos cabos não conseguem passar pela bainha externa após a instalação. Teste de tensão (10kV/1min). Atualmente, a bainha externa é feita principalmente de material de bainha HDPE, que passou no teste de suportabilidade de tensão DC 25kV/5min na fábrica, e a corrente de fuga é tão baixa quanto dezenas de μA. Portanto, a maioria dos defeitos após a instalação são causados por danos de força externa durante a instalação, incluindo enchimento e cobertura. Defeitos após a operação geralmente incluem mordidas de cupins; entrada de água na caixa de aterramento; deterioração do ponto de defeito original; penetração de umidade da parte bifurcada do fio de aterramento para reduzir a resistência de isolamento, etc. Às vezes, porque o cabo está enterrado muito fundo ou as condições circundantes são complicadas, é muito difícil de localizar, e alguns defeitos não podem ser resolvidos após muitos anos, deixando perigos ocultos para a operação. A tensão de saída do detector de falhas de bainha de cabo de alta tensão XHHD523L é de 10kV e abaixo, o que atende totalmente aos requisitos do padrão nacional chinês GB50150-2006 para o teste de suportabilidade de tensão da bainha do cabo, incluindo o teste de entrega da bainha do cabo e teste preventivo para sistemas de interconexão. Teste e localização de falhas da bainha externa do cabo. Encontre rapidamente e com precisão perigos ocultos como falhas de aterramento da bainha externa de cabos de alta e ultra-alta tensão de núcleo único e triplo de 10kv-500kv e altas correntes de fuga. Ao mesmo tempo, pode realizar teste de suportabilidade de tensão DC de 5kv-10kv, 1 minuto, sendo um instrumento especial necessário para manutenção de equipamentos de cabos de unidades de operação de cabos de alta e ultra-alta tensão de núcleo único e triplo de 10kv-500kv, empresas de engenharia de cabos de ultra-alta tensão e várias empresas de engenharia de transmissão e transformação de energia.

Principais Características:
1 Com função de proteção automática contra sobrecorrente, sobretensão e superaquecimento; 2 É mais seguro e confiável ter proteção de partida em posição zero; 3 Design exclusivo de autodescarga, desde que a saída de alta tensão seja cortada, sua própria alta tensão será zero; 4. Com display de ponteiro duplo de corrente e tensão, intuitivo e claro; 5 Troca de um toque entre o modo de posicionamento e o modo de suportabilidade de tensão, o que é conveniente e rápido; 6 Não há área cega na faixa de teste; 7 A sensibilidade do receptor é ajustável, o que é mais conveniente para o posicionamento; 8 Função de chave de proteção contra sobrecorrente, modo de suportabilidade de tensão e modo de posicionamento são convenientes de usar.

Especificação técnica

Tensão de entrada	220V (±10%), 50Hz (±2Hz);
Tensão de saída	0 ~ 10kV (onda quadrada) ajustável;
Corrente de saída	0~200mA;
Capacidade de saída	2kVA;
Ajuste de frequência	Mín: 0.2Hz, Máx: 5Hz (faixa ajustável).

Princípio de funcionamento Posicionamento A retificação de onda completa da rede elétrica AC220V obteve uma conversão excelente e a transformou em um sinal especial de alta potência necessário para identificação. Este sinal é adicionado ao cabo a ser localizado através da linha de conexão, e o "método de tensão de passo" ou "método de corrente" pode ser usado. Localize falhas de cabo com precisão.

Função de pressão Mude a tecla de função para a função de suportabilidade de tensão, ela pode emitir tensão de 0-10kV e realizar o teste de suportabilidade de tensão no cabo.

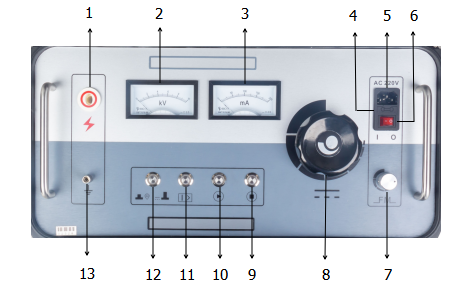

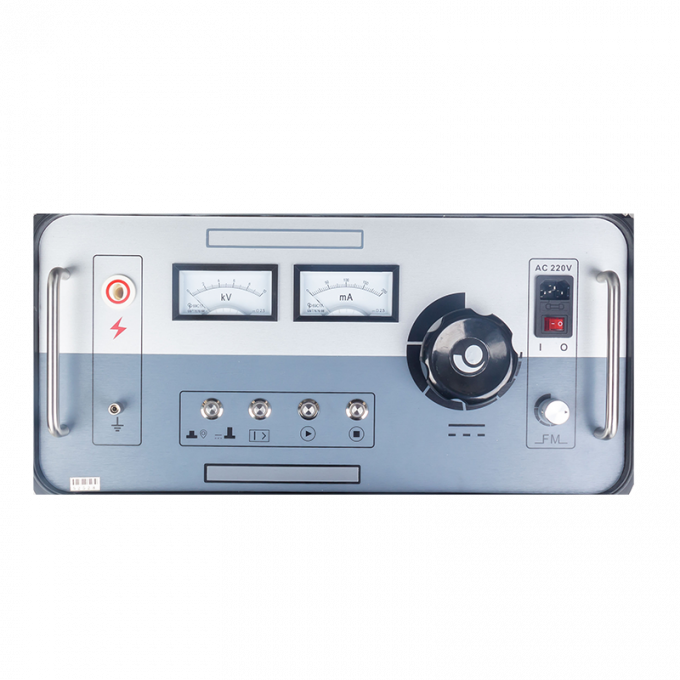

① Saída de alta tensão: terminal de saída de alta tensão DC dedicado;
② Voltímetro: medidor de kV indicando tensão de saída de alta tensão;
③ Amperímetro: medidor de mA indicando corrente de saída;
④ Soquete do fusível: local onde o fusível do sistema de alimentação AC220V é instalado;
⑤ Soquete de alimentação: fonte de alimentação de trabalho do instrumento, porta de conexão AC220V;
⑥ Chave de alimentação: "engrenagem I" usa fonte de alimentação AC220V para alimentar o sistema; "engrenagem 0" desliga;
⑦ Ajuste de frequência no modo de posicionamento: ajusta a frequência de saída de pulso no modo de posicionamento;
⑧ Ajuste de tensão: Após ligar o dispositivo, você deve primeiro girar o botão no sentido anti-horário até o fim. Quando a luz do botão de partida de alta tensão estiver acesa, pressione o botão de partida e, em seguida, ajuste no sentido horário para aumentar a alta tensão de saída de pequeno para grande, e ajuste no sentido anti-horário para diminuir a alta tensão de saída de grande para pequena;
⑨ Botão de parada de alta tensão: Quando o teste for concluído ou houver uma anormalidade, pressione este botão para cortar a saída de alta tensão, a luz de alta tensão se apagará, o botão de parada acenderá para indicar que há saída de alta tensão, e se estiver apagado, significa que não há saída de alta tensão;
⑩ Botão de partida de alta tensão: Quando a luz do botão de partida estiver acesa, significa que a saída de tensão está na posição zero. Quando o botão de partida estiver aceso, o botão de partida é válido. Se a luz do botão de partida não acender após ligar a chave de força, ajuste o botão de ajuste de tensão no sentido anti-horário até que a luz acenda. Quando a luz acender, pressione esta tecla para iniciar o dispositivo e gerar saída de alta tensão;
⑪ Chave de proteção contra sobrecorrente: Quando a luz azul estiver acesa, a proteção contra sobrecorrente estará ligada, e quando a luz azul estiver apagada, a proteção contra sobrecorrente estará desligada.
⑫ Botão de chave de função de posicionamento/suportabilidade de tensão: quando a luz vermelha estiver acesa, é a função de suportabilidade de tensão, e quando a luz verde estiver acesa, é a função de posicionamento;
⑬ Coluna de aterramento: ponto de aterramento do instrumento, proteção de segurança;
