Visão Geral do Produto

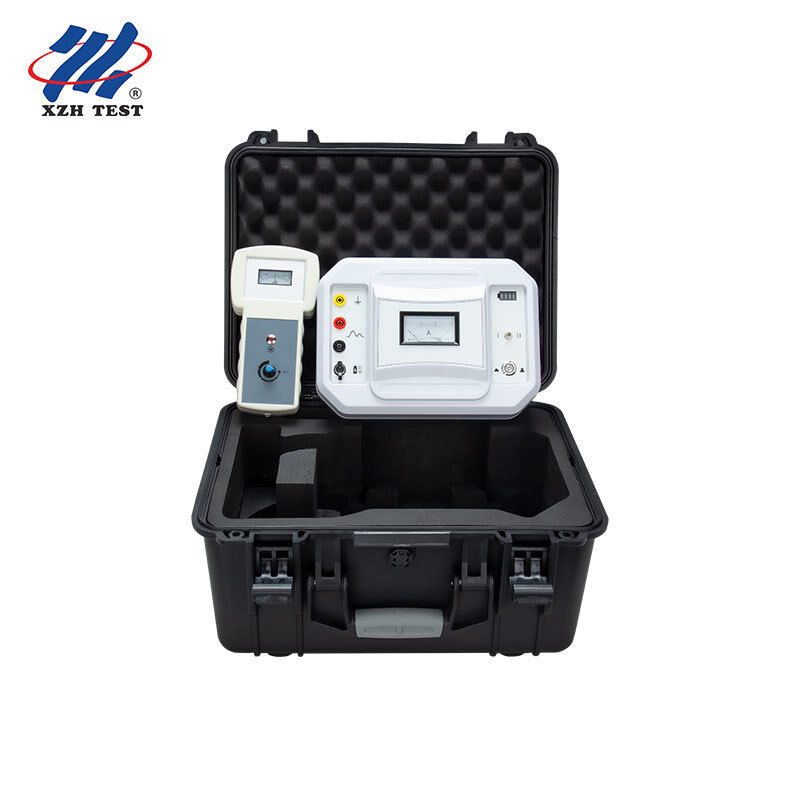

O Identificador de Cabos XHSB505B é um instrumento de campo profissional desenvolvido para resolver um dos desafios mais persistentes nas operações de cabos de energia: qual cabo é o que estamos procurando? Em valas de cabos com dezenas de cabos de especificações idênticas, as equipes de construção e manutenção enfrentam dificuldades significativas para identificar o cabo correto. O XHSB505B elimina essa incerteza com identificação rápida e precisa de cabos usando tecnologia avançada de sinal de pulso e detecção eletromagnética de alta sensibilidade.
Desenvolvido sob a orientação da teoria do campo eletromagnético e utilizando tecnologias eletrônicas e de ferramentas modernas, o XHSB505B é a solução prática para equipes de construção, instalação, manutenção, migração e solução de problemas de cabos de alta tensão. Ele suporta exclusivamente a identificação de cabos energizados (método de acoplamento) e desenergizados (método de conexão direta) em um único dispositivo portátil.
🔍 O que Torna o XHSB505B Diferente: Ao contrário dos identificadores de cabos convencionais de modo único que funcionam apenas em cabos desenergizados, o XHSB505B identifica cabos energizados e desenergizados com uma simples chave de engrenagem — permitindo um fluxo de trabalho de campo ininterrupto. Seu sinal de pulso de alta corrente de 15A penetra através do blindagem do cabo para detecção confiável onde sinais mais fracos falham, e a garra grande de 125mm acomoda uma ampla gama de diâmetros de cabo.
Especificações Principais
Número do Modelo
XHSB505B
Método de Identificação
Julgamento da direção de oscilação do ponteiro
Diâmetro da Garra
Φ125mm (Transmissor e Receptor)
Tensão de Saída
Engrenagem I (Direta): 250V / Engrenagem II (Acoplamento): 600V
Faixa de Teste (Direta)
0Ω ~ 1.5kΩ
Faixa de Teste (Acoplamento)
0Ω ~ 40Ω
Corrente de Pulso
0 ~ 15A
Ciclo de Pulso
2.5S / ciclo
Fonte de Alimentação
Transmissor: Bateria de Lítio 12VDC / Receptor: Bateria AA
Origem
Xi'an, Shaanxi, China
Recursos do Produto
Operação em modo duplo — identifica cabos energizados (método de acoplamento) e desenergizados (método de conexão direta) com uma única chave de engrenagem
Identificação precisa e confiável com indicação clara da direção de oscilação do ponteiro
A garra grande de 125mm acomoda uma ampla variedade de diâmetros de cabo
O sinal de pulso de alta corrente de 15A garante detecção confiável mesmo através do blindagem do cabo
Operação extremamente simples com controles intuitivos adequados para ambientes de campo
Força do sinal do receptor ajustável para sensibilidade ideal em condições variáveis
Design compacto e portátil com construção leve para fácil transporte para locais de campo
Bateria de lítio 12VDC embutida com porta de carregamento DC conveniente
Princípio de Funcionamento
Detecção de Cabo Desenergizado (Método de Conexão Direta): O transmissor gera um sinal de pulso especial que é aplicado ao cabo alvo via conexão direta. De acordo com o princípio da indução eletromagnética, um sinal de indução consistente com o padrão do sinal transmitido é gerado ao longo de todo o cabo. Usando a garra receptora de alta sensibilidade e o receptor portátil, os operadores escaneiam todos os cabos no local e identificam com precisão o cabo que transporta o sinal observando a indicação do medidor do receptor e o sinal sonoro "bip" — indicando o cabo desenergizado a ser identificado.
Detecção de Cabo Energizado (Método de Acoplamento): O transmissor gera um sinal de pulso especial aplicado ao cabo alvo energizado através de uma garra transmissora dedicada — nenhuma conexão elétrica direta necessária. O sinal de indução se propaga ao longo do cabo, e a garra receptora o detecta entre todos os cabos no local. O receptor indica qual cabo carrega o sinal através da frequência consistente de oscilação do ponteiro e pulsos audíveis, permitindo a identificação segura de cabos energizados sem interromper o serviço.
Instruções de Operação
Identificação de Cabo Desenergizado — Método de Conexão Direta
Desconecte a blindagem do cabo em ambas as extremidades do terra. Conecte o clipe de saída vermelho ao fio do núcleo do cabo alvo (fase boa ou fase de isolamento mais alta). Conecte o clipe de saída preto ao ponto de aterramento ou estaca de aterramento. O fio do núcleo correspondente na extremidade distante deve se conectar ao mesmo ponto de aterramento.
Ligue o interruptor de alimentação do transmissor, selecione a Engrenagem "I". O indicador de energia pisca três vezes e o ponteiro do amperímetro oscila três vezes na mesma frequência, em seguida, o sinal de pulso é emitido em ciclo.
Conecte o receptor à garra receptora e prenda-a no cabo a ser testado.
Certifique-se de que a seta da garra receptora aponte na direção do fluxo de corrente — caso contrário, o ponteiro oscilará na direção oposta.
Gire o botão do receptor no sentido horário até ouvir um "bip" para ligar, em seguida, ajuste a força do sinal. Apenas o cabo que transporta o sinal mostrará frequência de oscilação consistente correspondente ao transmissor, com pulsos audíveis de "bip-bip-bip".
Identificação de Cabo Energizado — Método de Acoplamento
⚠️ Precauções do Método de Acoplamento:
1. Nenhuma operação é necessária no cabo sob teste — simplesmente prenda a garra transmissora no cabo.
2. Ambas as extremidades da bainha do cabo devem estar bem aterradas; a corrente de acoplamento diminui com o aumento da resistência de aterramento.
3. Não use o método de acoplamento se a bainha em qualquer extremidade não estiver aterrada ou estiver quebrada no meio.
4. A seta na garra transmissora deve apontar para a extremidade do cabo.
5. Mantenha uma distância de pelo menos 2 metros entre as garras receptora e transmissora.
Conecte a saída do transmissor à garra transmissora e prenda-a no cabo alvo energizado em uma posição adequada.
Ligue o transmissor, selecione a Engrenagem "II". O indicador de energia pisca três vezes e o ponteiro do amperímetro oscila na mesma frequência, ciclando o sinal de pulso.
Conecte o receptor à garra receptora e prenda-a no cabo a ser testado.
Certifique-se de que a seta da garra receptora aponte na direção do fluxo de corrente.
Gire o botão do receptor no sentido horário até ouvir um "bip" para ligar. Ajuste a força do sinal — apenas o cabo que transporta o sinal mostra oscilação de frequência consistente e pulsos audíveis de "bip-bip-bip".
Lista de Embalagem
| Item |
Quantidade |
| Transmissor |
1 |
| Receptor |
1 |
| Carregador |
1 |
| Cabo de Saída (Vermelho) |
1 |
| Cabo de Saída (Preto) |
1 |
| Garra Transmissora |
1 |
| Garra Receptora |
1 |
| Bateria AA |
2 |
Perguntas Frequentes
P1: Para quem o XHSB505B foi projetado?
O XHSB505B foi projetado especificamente para equipes de construção de cabos de alta tensão, engenheiros de instalação, equipes de manutenção e pessoal de solução de problemas de campo que trabalham frequentemente em valas de cabos com múltiplos cabos de especificações idênticas. Ele resolve o desafio crítico de "qual cabo estamos procurando?" — um problema que assola as operações de instalação, migração, reparo e localização de falhas de cabos, onde a identificação incorreta de um cabo pode levar a incidentes de segurança graves e tempo de inatividade dispendioso.
P2: Como o XHSB505B se diferencia de outros identificadores de cabos?
O XHSB505B se destaca de três maneiras principais: (1) Capacidade de modo duplo — ele identifica cabos energizados (via método de acoplamento) e cabos desenergizados (via conexão direta) com um único dispositivo, onde a maioria dos concorrentes lida apenas com um modo. (2) O sinal de pulso de alta corrente de 15A fornece penetração mais forte através do blindagem do cabo para detecção mais confiável. (3) O diâmetro da garra grande de 125mm acomoda uma gama mais ampla de tamanhos de cabo. Sua indicação intuitiva baseada em ponteiro e feedback audível o tornam excepcionalmente fácil de usar em condições de campo.
P3: O XHSB505B pode identificar cabos energizados sem interromper o fornecimento de energia?
Sim. Usando o método de acoplamento (Engrenagem II), o transmissor aplica um sinal de pulso através de uma garra transmissora dedicada — nenhuma conexão elétrica direta ao condutor do cabo é necessária. O sinal se acopla indutivamente através da bainha do cabo, permitindo a identificação segura de cabos energizados sem desligar a energia. Isso é crucial para operações de manutenção onde a continuidade do serviço deve ser mantida.
P4: Quais condições de campo são necessárias para identificação confiável?
Para identificação de cabo desenergizado (método de conexão direta): a blindagem do cabo em ambas as extremidades deve ser desconectada do terra, e o fio do núcleo da extremidade distante deve se conectar ao mesmo ponto de terra do transmissor. Para identificação de cabo energizado (método de acoplamento): ambas as extremidades da bainha do cabo devem estar bem aterradas — se qualquer extremidade não estiver aterrada ou a bainha estiver quebrada no meio do cabo, o método de acoplamento não pode ser usado. Mantenha pelo menos 2 metros entre as garras receptora e transmissora. Certifique-se de que as garras estejam limpas e fazendo contato total para recepção de sinal ideal.
P5: Que manutenção o XHSB505B requer?
O instrumento deve ser armazenado longe de chuva, gases corrosivos, poeira excessiva e altas temperaturas. Evite vibrações severas, pois é um instrumento de precisão. A bateria de lítio 12VDC embutida do transmissor requer manutenção de carregamento a cada 2 meses para evitar degradação da bateria. Todos os reparos, manutenção e ajustes devem ser realizados por profissionais qualificados. O instrumento vem com uma garantia de 1 ano cobrindo problemas de qualidade do produto, com reparo e suporte técnico vitalícios disponíveis.
Sobre a XZH TEST
A XZH TEST é um fabricante profissional especializado em testes de cabos, detecção de falhas e soluções de diagnóstico para concessionárias de energia, empreiteiras elétricas e clientes industriais em todo o mundo. Com uma linha de produtos abrangente, incluindo identificadores de cabos, localizadores de falhas e sistemas de diagnóstico, a XZH TEST fornece equipamentos de campo confiáveis que ajudam os engenheiros a trabalhar de forma mais rápida, segura e precisa.
Entre em contato conosco hoje mesmo para uma solução personalizada adaptada às suas necessidades de identificação e manutenção de cabos.
