Identificador de cabo Identificação de cabos acionados e sem energia

 XHSB505B

Este identificador de cabos é baseado na identificação no local de múltiplos cabos urgentemente necessários por pessoal de construção, instalação e manutenção de cabos de alta tensão, referindo-se à tecnologia estrangeira avançada e, sob a orientação da teoria do campo eletromagnético, é desenvolvido usando tecnologia eletrônica moderna e tecnologia de ferramentas.
Uma questão muito difícil é frequentemente encontrada em operações de campo, como colocação, migração, manutenção e solução de problemas de cabos de energia: qual cabo estamos procurando? Especialmente em muitos canais de cabos com a mesma especificação, os trabalhadores da construção civil ficam sem saber o que fazer. Este dispositivo pode ajudá-lo a resolver este problema de forma rápida e precisa.


 Princípio de funcionamento
Detecção de cabos não carregados: O transmissor gera principalmente um sinal de pulso especial, que é adicionado ao cabo a ser identificado através da linha de conexão. De acordo com o princípio da indução eletromagnética, um sinal de indução consistente com a lei do sinal transmitido deve ser gerado ao longo do cabo. É usado no local de teste. A pinça receptora de alta sensibilidade mais o receptor portátil detectam todos os cabos no local, e o cabo ao qual o sinal é adicionado pode ser encontrado com precisão de acordo com a indicação do medidor do receptor portátil (ou seja, o cabo não carregado a ser identificado).Detecção de cabos energizados: O transmissor gera principalmente um sinal de pulso especial, que é adicionado a um ponto do cabo energizado a ser identificado através de uma pinça transmissora especial. De acordo com o princípio da indução eletromagnética, um sinal de indução consistente com a lei do sinal transmitido deve ser gerado ao longo do cabo. Durante o teste, use pinças receptoras altamente sensíveis e um receptor portátil para detectar todos os cabos no local, e você pode descobrir com precisão o cabo com o sinal adicionado (ou seja, o cabo energizado a ser identificado) de acordo com as instruções do receptor portátil.
 Recursos
O reconhecimento é preciso.
Mandíbulas de identificação grandes se encaixam em uma ampla variedade de cabos.
muito fácil de operar.
As instruções são claras e intuitivas.
As partes principais e auxiliares são portáteis e bonitas.
A intensidade do sinal de recepção do receptor é ajustável.
Tanto cabos energizados quanto desenergizados podem ser testados.
Pequeno e portátil, leve.

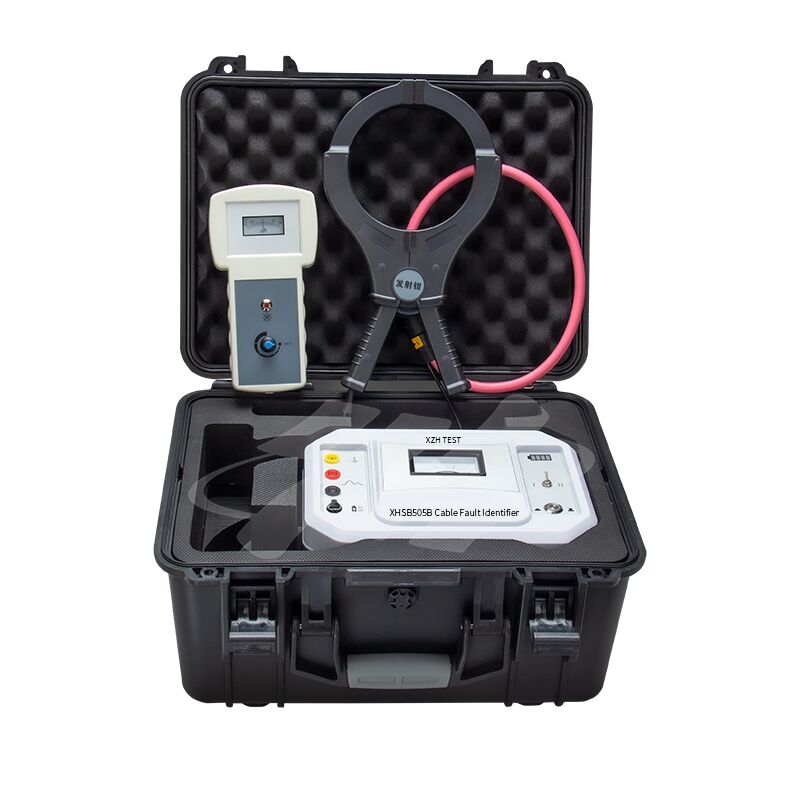

 Este instrumento consiste em um transmissor, uma pinça transmissora, uma pinça receptora, um receptor portátil, etc.
Painel do transmissor:




1. Haste de aterramento: terminal de aterramento de segurança do equipamento;

2. Pólo positivo de saída: positivo de saída do transmissor, conecte a linha de saída vermelha;

3. Pólo negativo de saída: negativo de saída do transmissor, conecte a linha de saída preta;

4. Carregamento: porta de carregamento DC12V, conecte o carregador de 12V para iniciar o carregamento;

5. Interruptor de alimentação: ligar/desligar a energia de trabalho;

6. Interruptor de marcha: "Ⅰ" para identificação de cabos não energizados; "Ⅱ" para identificação de cabos energizados;

7. Indicador de energia: indicação em tempo real da energia da bateria quando a bateria embutida está funcionando;

8. Amperímetro: exibe o valor médio instantâneo da corrente de saída.

1. O receptor portátil possui um botão de ajuste que pode ajustar a intensidade do sinal recebido (rotação no sentido horário: a intensidade do sinal recebido aumenta; rotação no sentido anti-horário: a intensidade do sinal recebido diminui; e possui uma função de interruptor).

2. Há uma interface BNC na parte inferior do receptor portátil, que é conectada à pinça receptora para receber o sinal quando usado.

Parâmetros Técnicos


Instruções para identificação de cabos não carregados - método de conexão direta


1. Desconecte a blindagem em ambas as extremidades do cabo do aterramento, prenda o clipe vermelho do fio de saída do transmissor no fio do núcleo do cabo a ser testado (boa fase ou fase com maior isolamento) e prenda o clipe preto do fio de saída do transmissor no fio do núcleo do cabo a ser testado. No ponto de aterramento ou estaca de aterramento, o fio do núcleo correspondente do cabo é conectado ao ponto de aterramento ou estaca de aterramento na extremidade distante, conforme mostrado na figura acima.

2. Ligue o interruptor de alimentação do corpo principal do transmissor, selecione a posição "Ⅰ" do interruptor de marcha, a luz do interruptor de alimentação pisca três vezes e o ponteiro do amperímetro também oscila três vezes na mesma frequência, e o sinal de pulso é emitido ciclicamente por sua vez.

3. Conecte o receptor à pinça receptora, e a pinça receptora é presa ao cabo a ser testado.

4. Observe que a direção da seta da pinça receptora é a direção do fluxo de corrente (direção positiva), caso contrário, a oscilação do ponteiro do relógio é exatamente o oposto.

5. Gire o botão de ajuste do receptor no sentido horário e, quando ouvir um "bip", ligue o interruptor do receptor. Em seguida, ajuste a intensidade do sinal de recepção do receptor para uma posição apropriada. Neste momento, o sinal só pode ser recebido no cabo que adiciona o sinal, e a frequência de oscilação do sinal é consistente com a frequência do transmissor, e um som "di-di-di" é emitido.

Instruções de identificação de cabos energizados - Método de acoplamento


Notas sobre o método de acoplamento:
1. Não é necessário fazer nenhuma operação no cabo em teste, basta prender a pinça de lançamento no cabo para teste.

2. Ambas as extremidades da bainha do cabo devem estar bem aterradas, caso contrário, a corrente de acoplamento diminuirá com o aumento da resistência de aterramento.

3. Se a bainha em ambas as extremidades não estiver aterrada ou o meio da bainha estiver desconectado, o método de acoplamento não pode ser usado.

4. Quando as pinças de lançamento são inseridas no cabo, a direção da seta nas pinças aponta para a extremidade do cabo.

5. Mantenha a pinça receptora e a pinça transmissora a uma distância de 2 metros, tanto quanto possível.

Método:
1). Conecte a extremidade de saída do transmissor à pinça de lançamento e prenda a pinça de lançamento na posição correta do cabo energizado a ser identificado, conforme mostrado na figura acima.

2). Ligue o interruptor de alimentação da unidade principal do transmissor e selecione o interruptor de posição "II". A luz do interruptor de alimentação pisca três vezes e o ponteiro do amperímetro também oscila três vezes na mesma frequência, e o sinal de pulso é emitido ciclicamente por sua vez.

3). Conecte o receptor à pinça receptora, e a pinça receptora é presa ao cabo a ser testado.

4). Observe que a direção da seta da pinça receptora é a direção do fluxo de corrente (direção positiva), caso contrário, os ponteiros do relógio oscilarão na direção oposta.

5). Gire o botão de ajuste do receptor no sentido horário e, quando ouvir um "bip", ligue o interruptor do receptor. Em seguida, ajuste a intensidade do sinal de recepção do receptor para uma posição adequada. Neste momento, o sinal só pode ser recebido no cabo que adiciona o sinal, e a frequência de oscilação do sinal é consistente com a frequência de comutação de saída do transmissor, e o som de "di-di-di" será emitido.
