Gerador portátil de ondas de alta tensão 0-32kV 2048J 35kV Detecção de falhas de cabo DC Resistir ao teste XHHV535-4Z

XHHV535-4Z Gerador portátil de ondas de alta tensão

Conformidade e certificação

O gerador de sobretensão de alta tensão XHHV535-4Z foi concebido e fabricado em total conformidade com oDL/T846-2016(Condições técnicas gerais aplicáveis aos equipamentos de ensaio de alta tensão) eDL/T474-2017(Orientações para a execução dos ensaios de isolamento de campo) Certificado de acordo com as normas CE e ISO, este instrumento satisfaz os rigorosos requisitos das aplicações de ensaio de cabos de alimentação industriais.

Área de aplicação

Projetados para ensaios de descarga por impulso e ensaios de resistência à tensão de corrente contínua em cabos de alimentação de potência nominal35 kV ou menos, o XHHV535-4Z integra uma fonte de alta voltagem de CC, um capacitor de armazenamento de energia e um buraco de bola de descarga em uma única unidade portátil.Esta integração substitui as configurações de ensaio tradicionais que requerem transformadores de ensaio separados, caixas de controlo e condensadores de armazenamento de energia de pulso ¥ reduzindo significativamente o impacto do equipamento no local e a complexidade da instalação.

Principais vantagens

• Classe 1.5 Precisão de medição:O medidor de tensão lateral de alta tensão com visualização de ponteiro duplo (corrente e tensão) fornece leituras de alta precisão em tempo real durante as operações de resistência a corrente contínua e descarga de impulso.
• 2048J Energia máxima de descarga:O capacitor incorporado de 4μF fornece energia de impulso consistente até 2048J a 32kV, garantindo uma quebra confiável de falhas de cabos de alta resistência.
• Operação de modo duplo:Suporta teste de tensão de resistência a corrente contínua para avaliação do isolamento do cabo e modo de descarga por impulso para localização prévia de falhas e localização duas funções essenciais em um único instrumento.
• Design portátil ultraleve:Com um peso ≤ 35 kg e dimensões compactas de 430*345*550 mm, o XHHV535-4Z é o equipamento de alta tensão de impulso de corrente contínua portátil mais leve da sua categoria,permitir o transporte por um único operador e a rápida implantação no terreno.
• Bloqueio de segurança de arranque zero:O ajuste de tensão deve voltar a zero antes de poder ser iniciada a alta tensão, eliminando o risco de saída acidental de alta tensão na partida.
• Suíte de Proteção Completa:A protecção integrada contra a sobrecorrência (limiar de 12 A, atraso > 8 s no lado de baixa tensão), a protecção contra a sobre-temperatura (65°C) e a protecção contra a sobrevoltagem garantem uma operação segura em condições adversas de campo.
• Resistente a curto-circuito:Concebido para funcionar normalmente mesmo quando a saída de alta tensão está em curto-circuito com a terra, proporcionando uma robusta tolerância a falhas durante os testes de campo.
• Capacidade de descarga manual:O botão de descarga dedicado permite a dissipação controlada da energia residual do condensador após o teste, com indicação voltmétrica em tempo real da tensão do condensador.

Especificações técnicas

Modos de funcionamento

Modo de tensão de resistência a corrente contínua:Aplica tensão regulada de 0-32kV DC para testes de resistência ao isolamento do cabo.Apto para ensaios de rotina de avaliação do isolamento e de colocação em serviço de cabos de energia de média tensão.

Modo de descarga por impulso:Gera impulsos periódicos de alta energia para a pré-localização e localização de falhas de cabo quando utilizado em conjunto com um localizador de falhas de cabo TDR e um indicador acústico-magnético.O intervalo de descarga é ajustável através do relé de tempo do painel frontal, permitindo a otimização para diferentes comprimentos de cabo e características de falha.

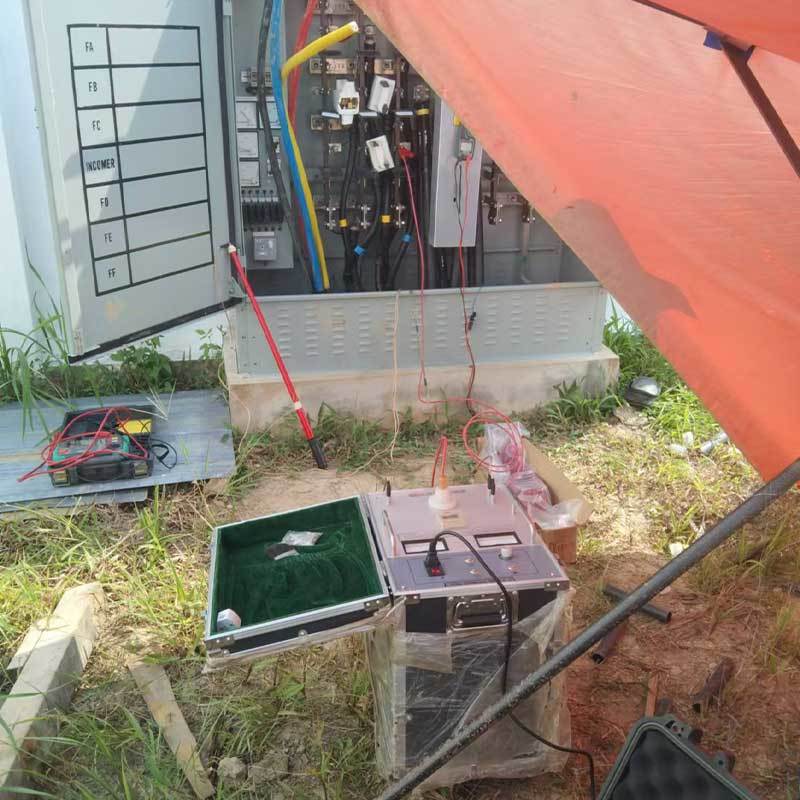

Configuração típica do sistema

Segurança e fiabilidade

Todos os terminais de alta tensão incorporam pontos de aterramento dedicados. O bloqueio de zero-start requer que o botão de ajuste de tensão seja devolvido a zero antes que a saída de alta tensão possa ser iniciada.O botão de parada fornece cortes imediatos de alta tensão com descarga automática do condensador interno.com monitorização voltímetro em tempo real da tensão do condensador durante todo o processo de descarga.

Para consulta técnica, especificações do produto, ou uma cotação comercial, por favor entre em contato com a nossa equipe de engenharia.
