Casa > produtos >

Chromatógrafo Transformador de óleo de gás isolado Tester de óleo de isolamento

Name: Chromatógrafo Transformador de óleo de gás isolado Tester de óleo de isolamento
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHSP1700
Price: 4,115.00 USD
Availability: InStock

Detalhes do produto:

Lugar de origem:	CHINA
Marca:	XZH Test
Certificação:	CE/ISO
Número do modelo:	XHSP1700

Informações detalhadas

Lugar de origem:

CHINA

Marca:

XZH Test

Certificação:

CE/ISO

Número do modelo:

XHSP1700

Modelo NÃO.:

XHSP1700

Personalizado:

Personalizado

Cor:

Preto

Pacote de Transporte:

Caixa de madeira cheia de espuma dentro

Marca registrada:

XHSP1700

Origem:

China xi'an

Habilidade da fonte:

1000 peças/ano

Personalização:

Disponível

Serviço Pós-Venda:

Certificado de garantia

Garantia:

12 meses

Destacar:

High Light

Destacar:

FID de três detectores e TCD DGA

Controle de temperatura de 6 canais 0

1 C

Trading Information

Quantidade de ordem mínima:

1Unit

Preço:

Negociável

Detalhes da embalagem:

Caixa de madeira

Tempo de entrega:

5-8 dias de trabalho

Termos de pagamento:

T/T.

Habilidade da fonte:

2000 unidade/ano

Descrição do produto

Aplicação Alvo: Projetado para laboratórios de DGA (Análise de Gases Dissolvidos) de concessionárias de energia, centros de avaliação de condição de transformadores e fabricantes de equipamentos elétricos com óleo (fábricas de transformadores, fábricas de buchas, fábricas de porcelana de alta tensão) que exigem separação cromatográfica de alta precisão de gases dissolvidos indicativos de falhas. Distinto de analisadores portáteis de campo, o XHSP1700 oferece detecção simultânea com três detectores de nível laboratorial com gerenciamento de múltiplos instrumentos em rede (253 unidades) para diagnóstico de saúde de transformadores em escala de frota.

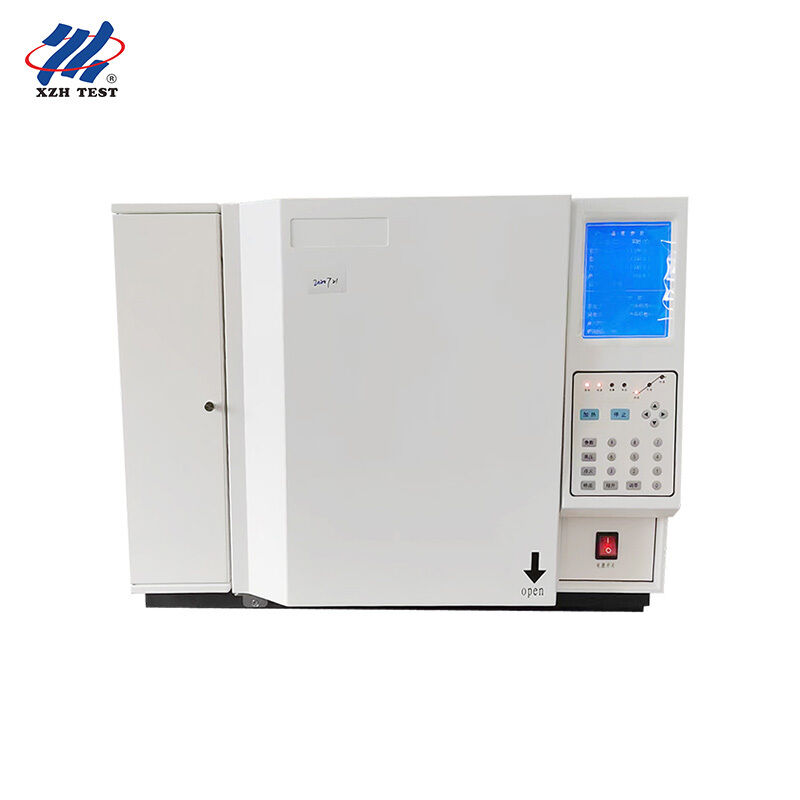

Cromatógrafo de Gás em Óleo Isolante XHSP1700

O Cromatógrafo de Gás em Óleo Isolante XHSP1700 adota um processo de três detectores com uma injeção, duas colunas paralelas e uma configuração de divisão. Em sensibilidade de detecção, resolução de pico cromatográfico e precisão quantitativa, ele supera os requisitos dos padrões nacionais e da indústria. Conectado a uma estação de trabalho cromatográfica dedicada em rede, ele atende a fabricantes de equipamentos elétricos com óleo e empresas concessionárias — oferecendo o melhor desempenho, operação mais conveniente e detecção mais sensível para análise de gases dissolvidos em transformadores (DGA).

A análise de gases dissolvidos é a ferramenta de diagnóstico mais importante para a avaliação da condição do transformador. Ao identificar e quantificar gases dissolvidos de falha — hidrogênio (H2), acetileno (C2H2), etileno (C2H4), etano (C2H6), metano (CH4), monóxido de carbono (CO) e dióxido de carbono (CO2) — o XHSP1700 permite a classificação precisa de falhas térmicas, descarga parcial e condições de arco de acordo com os padrões de interpretação IEC 60599 e IEEE C57.104.

XHSP1700

Principais Recursos

Detecção Simultânea com Três Detectores: Suporta FID (Detector de Ionização de Chama), TCD (Detector de Condutividade Térmica) e até três detectores instalados simultaneamente — permitindo o perfil completo de gases dissolvidos em uma única injeção.
Gerenciamento Remoto Ethernet: Ethernet adaptativa 10/100M com pilha IP integrada permite transmissão de dados de longa distância via LAN corporativa e Internet. Suporta até 253 cromatógrafos em uma única estação de trabalho em rede com monitoramento em tempo real, controle reverso e gerenciamento centralizado de dados.
Controle de Temperatura de Precisão de 6 Canais: Seis zonas de controle de temperatura completamente independentes de 8°C acima da ambiente a 450°C com precisão de 0,1°C e aquecimento programável de 16 etapas — fornecendo a estabilidade térmica necessária para tempos de retenção de DGA reprodutíveis.
Processamento de Sinal AD de 24 Bits: Conversão analógico-digital de 24 bits de baixo ruído e alta resolução com funções de armazenamento de linha de base e subtração de linha de base — garantindo integração de pico confiável mesmo para concentrações de gás em nível de traço.
Arquitetura Paralela Multi-Processador: Processadores dedicados para controle de temperatura, aquisição de dados e comunicação garantem operação estável sob configurações complexas de múltiplos detectores — com diagnóstico automático de falhas e proteção de dados contra falha de energia.
Sistema Operacional Dual Chinês/Inglês: Tela LCD colorida de 5,7 polegadas com opções de controle por teclado e computador, suportando troca livre de idioma e identificação automática de detector para fluxos de trabalho simplificados do operador.
Design Modular: Estrutura modular permite fácil substituição de detectores e atualizações futuras — protegendo o investimento do laboratório e acomodando requisitos analíticos em evolução.

Especificações Técnicas

Controle de Temperatura	6 Canais, 8°C ~ 450°C acima da ambiente, incremento de 1°C, precisão de 0,1°C
Aquecimento Programado	16 Etapas, Taxa de Subida 0,1~39°C/min (Normal) / 0,1~80°C/min (Alta Velocidade)
Detectores	FID, TCD; Até 3 Simultaneamente
Tipos de Injetor	Coluna Empacotada, Capilar, Gás de Válvula de Seis Vias, Headspace Automático (Opcional)
Controle de Gás	Válvula Mecânica / Controle Eletrônico de Fluxo e Pressão (Opcional)
Comunicação	Ethernet IEEE802.3, Diagnóstico Remoto e Atualização de Programa
Capacidade de Rede	253 Cromatógrafos por Estação de Trabalho
Display	LCD Colorido de 5,7 polegadas
Eventos Externos	4 Canais; Saída de Controle Auxiliar 4 Canais

Perguntas Frequentes

P1: Por que a análise de gases dissolvidos é essencial para a avaliação da condição do transformador?

A Análise de Gases Dissolvidos (DGA) é amplamente considerada o método de diagnóstico não intrusivo mais eficaz para detectar falhas incipientes em transformadores com óleo. Diferentes tipos de falhas geram padrões de gás característicos: descarga parcial produz principalmente hidrogênio (H2); falhas térmicas (superaquecimento) produzem etileno (C2H4) e metano (CH4); arco produz acetileno (C2H2). A configuração de três detectores do XHSP1700 com FID e TCD quantifica simultaneamente todos os gases de falha chave em uma única injeção, permitindo a identificação precisa do tipo de falha de acordo com os métodos de interpretação IEC 60599 e IEEE C57.104 — muitas vezes meses antes que uma falha seja detectável apenas por testes elétricos.

P2: Como a arquitetura de estação de trabalho em rede beneficia laboratórios multi-site?

A arquitetura de rede baseada em Ethernet do XHSP1700 suporta até 253 cromatógrafos em uma única estação de trabalho, permitindo: (1) Gerenciamento centralizado de dados — todos os resultados de DGA arquivados em um único banco de dados para tendências de condição de transformadores em toda a frota; (2) Monitoramento remoto — supervisores de unidade e gerentes seniores podem observar a operação do instrumento e os resultados da análise em tempo real de qualquer local; (3) Diagnóstico remoto — engenheiros do fabricante podem se conectar pela Internet (com permissão do usuário) para diagnosticar problemas e atualizar firmware; (4) Eficiência de custo — uma única estação de trabalho baseada em PC gerencia múltiplos instrumentos, minimizando o investimento em TI por instrumento. O design de conexão de três níveis (local, supervisor de unidade, supervisor superior) suporta a hierarquia organizacional de concessionárias de energia provinciais e regionais.

P3: O que torna o controle de temperatura de 6 canais crítico para DGA reprodutível?

A separação cromatográfica de gases dissolvidos depende de perfis de temperatura de coluna precisos e reprodutíveis. Cada um dos seis canais de controle de temperatura independentes pode ser programado com até 16 etapas de aquecimento de 8°C acima da ambiente a 450°C com precisão de 0,1°C. Essa capacidade multi-zona e multi-rampa permite: (1) Separação otimizada de pares de gases co-eluentes (por exemplo, etileno/etano) através de rampas de temperatura cuidadosamente controladas; (2) Resfriamento rápido da coluna através do sistema de porta traseira automática para tempos de ciclo mais rápidos entre injeções; (3) Operação simultânea de múltiplas colunas e detectores em diferentes temperaturas ideais — crítico ao usar colunas empacotadas e capilares na mesma configuração paralela de três detectores. A precisão de 0,1°C garante reprodutibilidade do tempo de retenção dentro de 0,5% RSD em centenas de injeções sequenciais.

P4: Quais métodos de introdução de amostra são suportados?

O XHSP1700 suporta quatro tipos de injetor: (1) Injeção em coluna empacotada — método padrão para DGA de rotina usando extração de gás headspace de amostras de óleo; (2) Injeção capilar — para separação de alta resolução ao analisar matrizes de óleo complexas ou aplicações de pesquisa; (3) Injeção de gás por válvula de seis vias — amostragem de gás automatizada com excelente repetibilidade para laboratórios de DGA de alto rendimento; (4) Injeção headspace automática (opcional) — extração e injeção de óleo para gás totalmente automatizadas, minimizando o manuseio do operador e melhorando a reprodutibilidade. O instrumento também possui um programa de auto-início por tempo para análise de gás online sem supervisão quando emparelhado com componentes de amostragem automática.

P5: Como o AD de 24 bits e o gerenciamento de linha de base garantem a detecção de gás em nível de traço?

Falhas de transformador em estágio inicial produzem gases dissolvidos em concentrações muito baixas — muitas vezes níveis de ppm de um dígito para hidrogênio e acetileno. O conversor analógico-digital de 24 bits do XHSP1700 fornece 16,7 milhões de níveis de sinal discretos em comparação com 65.536 níveis em um sistema tradicional de 16 bits — uma melhoria de 256x na resolução. Combinado com funções de armazenamento e subtração de linha de base, isso permite a integração de pico confiável mesmo quando o pico do analito está apenas marginalmente acima do ruído de linha de base. O instrumento armazena múltiplos perfis de linha de base para diferentes configurações de coluna/detector, aplicando automaticamente a subtração apropriada a cada análise. Essa capacidade de redução de ruído é particularmente valiosa para detectar acetileno em traços (o principal indicador de arco) em concentrações abaixo de 1 ppm.
