Chromatógrafo Transformador de óleo de gás isolado Tester de óleo de isolamento

Name: Chromatógrafo Transformador de óleo de gás isolado Tester de óleo de isolamento
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHSP1700
Price: 4,115.00 USD
Availability: InStock

Detalhes do produto:

Lugar de origem:	CHINA
Marca:	XZH Test
Certificação:	CE/ISO
Número do modelo:	XHSP1700

Informações detalhadas

Lugar de origem:

CHINA

Marca:

XZH Test

Certificação:

CE/ISO

Número do modelo:

XHSP1700

Modelo NÃO.:

XHSP1700

Personalizado:

Personalizado

Cor:

Preto

Pacote de Transporte:

Caixa de madeira cheia de espuma dentro

Marca registrada:

XHSP1700

Origem:

China xi'an

Habilidade da fonte:

1000 peças/ano

Personalização:

Disponível

Serviço Pós-Venda:

Certificado de garantia

Garantia:

12 meses

Destacar:

High Light

Destacar:

FID de três detectores e TCD DGA

Controle de temperatura de 6 canais 0

1 C

Trading Information

Quantidade de ordem mínima:

1Unit

Preço:

Negociável

Detalhes da embalagem:

Caixa de madeira

Tempo de entrega:

5-8 dias de trabalho

Termos de pagamento:

T/T.

Habilidade da fonte:

2000 unidade/ano

Descrição do produto

Aplicação alvo:Projetado para laboratórios DGA (Análise de Gás Dissolvido) de empresas de energia, centros de avaliação da condição dos transformadores e fabricantes de equipamentos elétricos cheios de óleo (fábricas de transformadores,Plantas de bucha, HV porcelana fábricas) que exigem separação cromatográfica de alta precisão de gases dissolvidos indicadores de falhas.O XHSP1700 fornece detecção simultânea de três detectores de nível de laboratório com gerenciamento multi-instrumental (253-unidades) em rede para diagnósticos de saúde de transformadores em escala de frota.

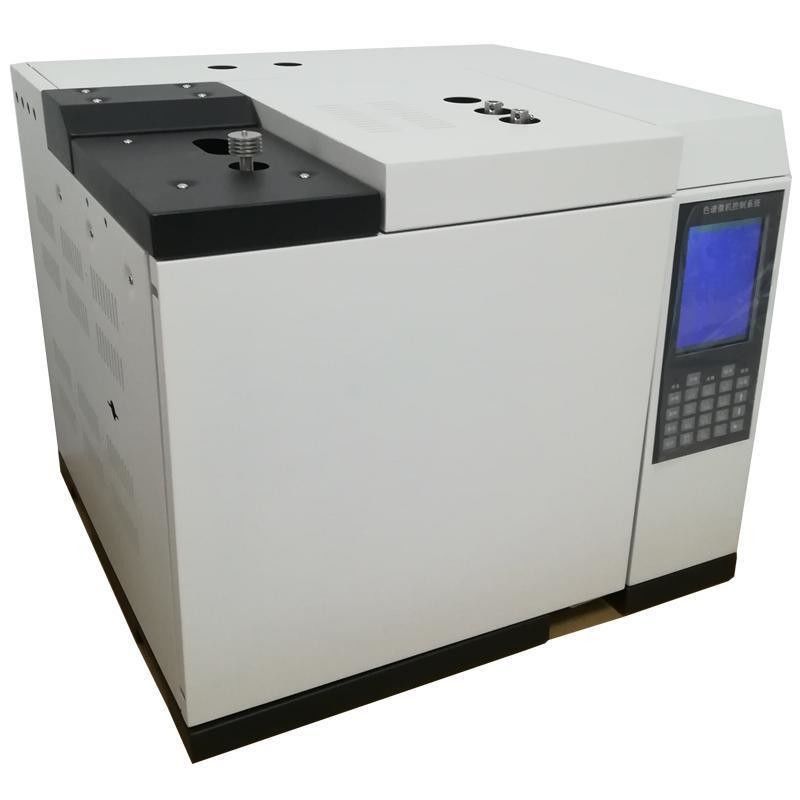

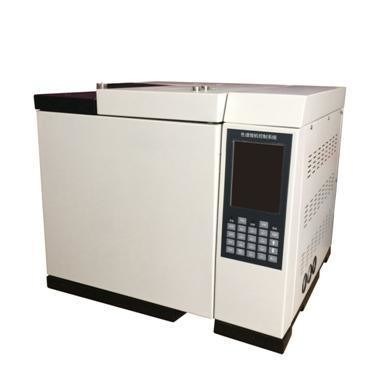

XHSP1700 Cromatógrafo de gás de óleo isolado

O cromatógrafo de óleo gasoso isolado XHSP1700 adota um processo de três detectores com uma injeção, duas colunas paralelas e uma configuração dividida.Resolução de pico cromatográfico, e precisão quantitativa, excede os requisitos dos padrões nacionais e da indústria.Atendendo aos fabricantes de equipamentos elétricos com óleo e empresas de serviços públicos fornecendo o melhor desempenho, operação mais conveniente e detecção mais sensível para análise de gás dissolvido (DGA) no transformador.

A análise de gases dissolvidos é a ferramenta de diagnóstico mais importante para a avaliação do estado do transformador.Etileno (C2H4), etano (C2H6), metano (CH4), monóxido de carbono (CO) e dióxido de carbono (CO2) ¢ o XHSP1700 permite uma classificação precisa de falhas térmicas, descargas parciais,e condições de arco de acordo com a IEC 60599 e a IEEE C57.104 normas de interpretação.

XHSP1700

Características fundamentais

Detecção simultânea de três detectores:Suporta o FID (Flame Ionization Detector), o TCD (Thermal Conductivity Detector) e até três detectores instalados simultaneamente, permitindo o perfil completo de gás dissolvido em uma única injeção.
Gerenciamento remoto Ethernet:A Ethernet adaptativa 10/100M com pilha IP integrada permite a transmissão de dados de longa distância através da LAN e da Internet da empresa.Suporta até 253 cromatógrafos numa única estação de trabalho de rede com monitorização em tempo real, controlo inverso e gestão centralizada de dados.
Controle de temperatura de precisão de 6 canais:Seis zonas de controlo de temperatura completamente independentes de 8oC acima do ambiente para 450oC com 0.Precisão de 1°C e aquecimento programável de 16 passos, proporcionando a estabilidade térmica necessária para tempos de retenção de DGA reproduzíveis.
Processamento de sinal AD de 24 bits:Conversão analógica-digital de 24 bits de baixa ruído e alta resolução com funções de armazenamento e subtração de linha de base, garantindo uma integração de pico fiável mesmo para concentrações de gases em traços.
Arquitetura paralela de múltiplos processadores:Processadores dedicados para controlo de temperatura, aquisição de dados,e comunicações garantem um funcionamento estável em configurações complexas de múltiplos detectores com diagnóstico automático de falhas e proteção de dados em caso de falha de energia.
Sistema operacional duplo chinês/inglês:5Exibição LCD a cores de 0,7 polegadas com opções de controle duplo de teclado e computador, com suporte à comutação livre de idiomas e identificação automática do detector para fluxos de trabalho simplificados do operador.
Projeto modular:A estrutura modular permite a substituição fácil do detector e futuras melhorias ¢ protegendo o investimento no laboratório, ao mesmo tempo em que se adapta às necessidades analíticas em evolução.

Especificações técnicas

Controle de temperatura	6 canais, 8C ~ 450C acima do ambiente, aumento de 1C, precisão de 0,1C
Aquecimento programado	16 Passos, taxa de elevação 0,1 ~ 39C/min (normal) / 0,1 ~ 80C/min (alta velocidade)
Detectores	FID, TCD; Até 3 simultaneamente
Tipos de injetores	Coluna embalada, capilar, válvula de gás de seis portas, espaço de cabeça automático (opcional)
Controle de gás	Válvula mecânica / Controle eletrónico da pressão do caudal (opcional)
Comunicação	Ethernet IEEE802.3Diagnóstico remoto e atualização do programa
Capacidade da rede	253 cromatógrafos por estação de trabalho
Exibição	5.7 polegadas LCD colorido
Eventos externos	4 canais; saída de controlo auxiliar 4 canais

Perguntas Frequentes

P1: Por que a análise do gás dissolvido é essencial para a avaliação da condição do transformador?

A análise de gases dissolvidos (DGA) é amplamente considerada o método de diagnóstico não intrusivo mais eficaz para detectar falhas iniciais em transformadores cheios de óleo.Diferentes tipos de falhas geram padrões de gás característicos: a descarga parcial produz principalmente hidrogénio (H2); as falhas térmicas (aquecimento excessivo) produzem etileno (C2H4) e metano (CH4); o arco produz acetileno (C2H2).A configuração de três detectores do XHSP1700 com FID e TCD quantifica simultaneamente todos os principais gases de falha em uma única injeção, permitindo a identificação precisa do tipo de avaria de acordo com os métodos de interpretação IEC 60599 e IEEE C57.104

P2: Como a arquitetura de estações de trabalho em rede beneficia laboratórios com vários locais?

A arquitetura de rede baseada em Ethernet do XHSP1700 suporta até 253 cromatógrafos em uma única estação de trabalho, permitindo:(1) Gestão centralizada dos dados todos os resultados da DGA arquivados numa base de dados para tendências de estado dos transformadores em toda a frota(2) Monitorização remota ¢ os supervisores das unidades e a alta direcção podem observar a operação dos instrumentos e os resultados das análises em tempo real a partir de qualquer localização;(3) Diagnóstico à distância ∙ Os engenheiros do fabricante podem ligar-se via Internet (com permissão do utilizador) para diagnosticar problemas e actualizar o firmware■ (4) Eficiência de custos  Uma única estação de trabalho baseada em PC gere vários instrumentos, minimizando o investimento em TI por instrumento.A Comissão Europeia e os Estados-Membros têm o dever de coordenar as acções de investigação e de desenvolvimento..

P3: O que torna o controle de temperatura de 6 canais crítico para DGA reproduzível?

A separação cromatográfica dos gases dissolvidos baseia-se em perfis de temperatura de coluna precisos e reproduzíveis.Cada um dos seis canais de controlo de temperatura independentes pode ser programado com até 16 passos de aquecimento de 8C acima do ambiente a 450C a 0.1C. Esta capacidade multi-zona e multi-rampa permite: (1) Separação otimizada de pares de gases de coeluição (por exemplo, etileno/etano) através de rampas de temperatura cuidadosamente controladas;(2) Refrigeração rápida da coluna através do sistema automático de porta traseira para tempos de ciclo mais rápidos entre as injecções;(3) Funcionamento simultâneo de várias colunas e detectores a diferentes temperaturas óptimasA precisão de 0,1°C assegura a reprodutibilidade do tempo de retenção dentro de 0,5% RSD em centenas de injecções sequenciais.

Q4: Que métodos de introdução de amostras são suportados?

O XHSP1700 suporta quatro tipos de injetores: (1) Injeção em coluna embalada método padrão para DGA de rotina usando extração de gás de cabeça de amostras de óleo;(2) Injecção capilar para separação de alta resolução na análise de matrizes complexas de óleo ou aplicações de investigação(3) Injecção de gás por válvula de seis portas ∙ colheita automatizada de amostras de gás com excelente repetibilidade para laboratórios DGA de elevado rendimento;(4) Injecção automática do espaço da cabeça (opcional) ️ extracção e injecção totalmente automatizadas de óleo para gás, reduzindo ao mínimo a manipulação do operador e melhorando a reprodutibilidade.O instrumento também possui um programa de auto-inicialização de tempo para análise de gás em linha sem supervisão quando emparelhado com componentes de amostragem automática.

Q5: Como é que o AD de 24 bits e a gestão de base asseguram a detecção de gases a nível de vestígios?

As falhas dos transformadores em estágio inicial produzem gases dissolvidos em concentrações muito baixas ¥ frequentemente níveis de ppm de um dígito para hidrogénio e acetileno.O conversor analógico-digital de 24 bits do XHSP1700 fornece 16.7 milhões de níveis de sinal discreto em comparação com 65.536 níveis num sistema tradicional de 16 bits ∙ uma melhoria de 256 vezes na resolução.Isto permite uma integração confiável dos picos, mesmo quando o pico do analito é apenas marginalmente superior ao ruído de referência.O instrumento armazena vários perfis de linha de base para diferentes configurações de coluna/detetor, aplicando automaticamente a subtração adequada a cada análise.Esta capacidade de redução de ruído é particularmente valiosa para a detecção de vestígios de acetileno (o principal indicador de arco) em concentrações inferiores a 1 ppm.
