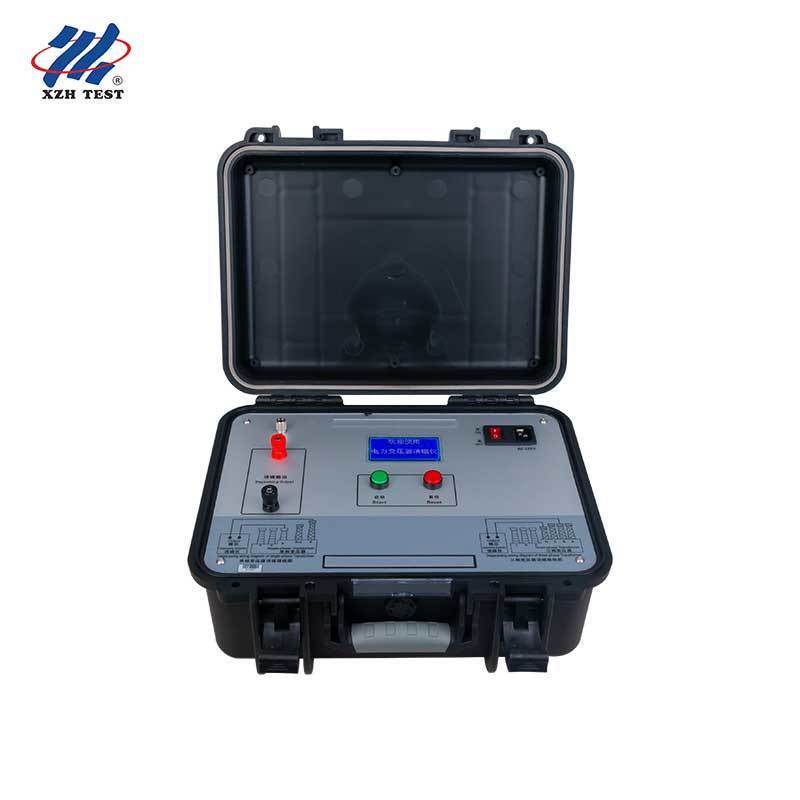

Transformador desmagnetizador para XHXC110
O desmagnetizador do transformador XHXC110 é um dispositivo dedicado à eliminação de perigos de magnetismo residual após testes de resistência de CC de transformadores de grande potência e transformadores de instrumentos.Devido à histerese inerente dos materiais ferromagnéticos, o magnetismo residual permanece no núcleo de ferro após medições do rácio de tensão e da resistência de CC. Quando o transformador é energizado, este magnetismo residual causa saturação de meio ciclo do núcleo,gerando um grande número de harmônicos na corrente excitanteIsto não só aumenta o consumo de energia reactiva, mas também pode causar uma operação errada dos dispositivos de protecção dos relé e resultar em perdas económicas.O XHXC110 remove o magnetismo residual de forma segura e eficiente antes da energização do transformador, protegendo o transformador contra o impacto da corrente de entrada magnetizante e garantindo o comissionamento e funcionamento seguros.
Aplicações e público-alvo:Concebido para fabricantes de transformadores que realizam a desmagnetização antes da entrega e a aceitação na fábrica, equipas de teste preventivo de usinas de energia e de serviços públicos que preparam transformadores para energização segura,novas equipas de comissionamento e aceitação de subestações, institutos de ensaio de alta tensão e prestadores de serviços de ensaio de resistência de corrente contínua,Fabricantes de transformadores de instrumentos e oficinas de manutenção que devem eliminar o magnetismo residual antes da energização.
Principais especificações
| Parâmetro |
Especificações |
| Corrente de desgaussagem |
10A, 5A, 1A, 500mA, 200mA (personalizável) |
| Modo de desgaussagem |
Manual, automático |
| Tempo de desclassificação |
Manual 3 minutos por vez; automático 9 minutos por vez |
| Efeito de desgaussagem |
Mais de 90% por vez |
| Desagravando o progresso |
0 a 100% exibido em tempo real |
| Fornecimento de energia de trabalho |
AC220V ± 10% |
| Frequência de potência |
50 Hz±1 Hz |
| Temperatura de funcionamento |
-25°C a 50°C |
| Umidade de trabalho |
≤ 90% |
| Peso |
5 kg (excluindo os condutores de ensaio) |
| Intervalo aplicável |
Transformadores de potência de 35 kV e superiores e transformadores de instrumentos, especialmente transformadores de grande capacidade de 330 kV e superiores |
Características avançadas
Adota tecnologia patenteada do princípio de atenuação de conversão de frequência de CC
Transformadores trifásicos só precisam de desmagnetizar a fase B para alcançar o propósito
Julgamento automático de corrente constante com aquisição e processamento de dados AD de 16 bits
Modos inteligentes de desgaussagem automática e manual
Velocidade rápida de desgaseamento: tempo único melhorado de 30 minutos para menos de 4 minutos
Efeito de desgaste óbvio: tempo único melhorado de 80% para mais de 90%
Pode usar diretamente as condutas de corrente do teste de resistência de CC, conveniente para combinar com o teste de resistência de CC
Interface chinesa clara com exibição em tempo real do progresso do desgaste
Adequado para transformadores de potência de 35 kV e superiores e transformadores de instrumentos antes da energização, especialmente transformadores de grande capacidade de 330 kV e superiores
Pequeno tamanho e peso leve, muito adequado para utilização em campo
Este instrumento fornece aos engenheiros de ensaio de transformadores uma solução fiável e eficiente para a eliminação de magnetismo residual, ajudando os fabricantes aequipas de serviços públicos e comissionamento evitar danos correntes de corrida, falha de funcionamento da protecção do relé e poluição da qualidade da energia antes da energização do transformador.
Perguntas frequentes
P1: Para quem foi concebido este desmagnetizador de transformadores?
É projetado para fabricantes de transformadores que realizam a desmagnetizar pré-entrega e a aceitação de fábrica, equipas de teste preventivo de usinas elétricas e de serviços públicos que preparam transformadores para energização segura,novas equipas de comissionamento e aceitação de subestações, institutos de ensaio de alta tensão e prestadores de serviços de ensaio de resistência de CC,Fabricantes de transformadores de instrumentos e oficinas de manutenção que devem eliminar o magnetismo residual antes da energização.
P2: Por que é necessária a desmagnetização antes da energização do transformador?
Magnetismo residual no núcleo do transformador causa saturação de meio ciclo quando o transformador é energizado, produzindo grande corrente de entrada e harmônicos.falha frequente da energia, desaceleração de transformadores vizinhos, quedas de energia de grande área, danos a transformadores e disjuntores por força eletrodinâmica excessiva, redução da precisão de medição CT,poluição da qualidade da energia e flutuações de tensãoA desmagnetização antes da energização elimina estes riscos e garante o funcionamento seguro do transformador.
P3: Como o XHXC110 remove o magnetismo residual?
O XHXC110 adota o princípio de atenuação de conversão de frequência de CC. Ele usa o método de desmagnetização de DC com diminuição periódica da amplitude de corrente e mudança periódica da polaridade da corrente.Ao encolher gradualmente o circuito de histerese e cancelar os polos magnéticos uns contra os outrosNo modo automático, o instrumento executa a desmagnetizar na sequência de 10A, 5A, 1A, 500mA e 200mA até que o progresso atinja 100%,Depois descarrega automaticamente..
Q4: Quais são as principais especificações e desempenho?
A corrente de desgaste tem cinco engrenagens de 10A, 5A, 1A, 500mA e 200mA que são personalizáveis.com um efeito de desgaste superior a 90% por vezO instrumento funciona com AC220V mais ou menos 10 por cento de alimentação a 50Hz mais ou menos 1Hz, opera a -25 graus Celsius a 50 graus Celsius com umidade não superior a 90 por cento,e pesa apenas 5 kg, excluindo os condutores de ensaio.
Q5: O XHXC110 é conveniente para uso em campo?
Sim, o instrumento tem um design de operação de duas teclas: a tecla vermelha para selecção e reinicialização e a tecla verde para confirmação e arranque.Tem uma interface chinesa clara com exibição em tempo real do modo de desgasteO seu pequeno tamanho e o seu peso leve de 5 kg tornam-no muito adequado para utilização no local em subestações,Centrais elétricas e locais de fabrico.
