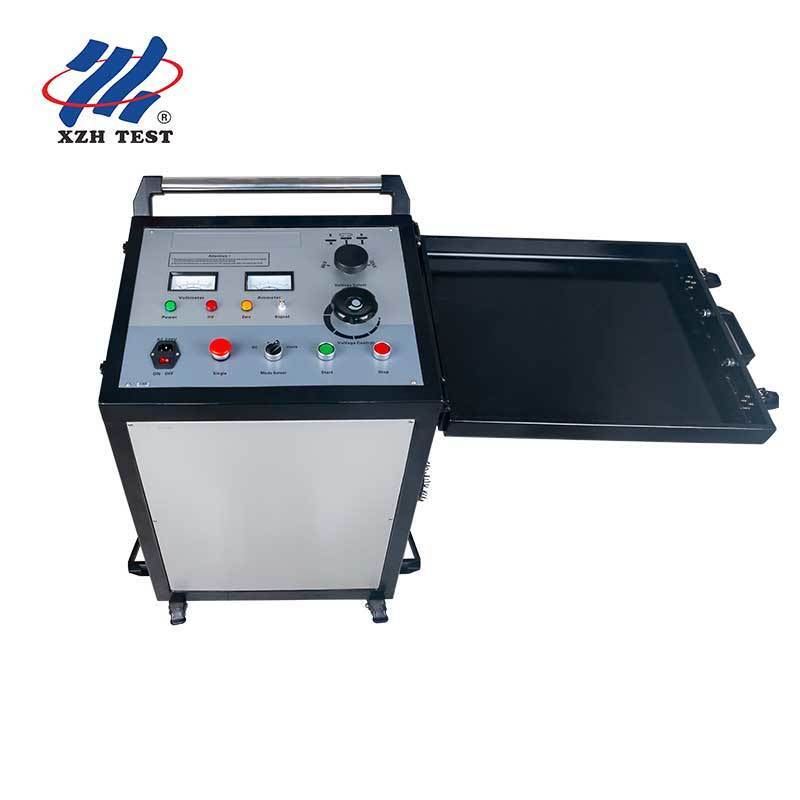

Triturador de cabo HV blindado personalizável XHHV535-4TS Três faixas de tensão 8 16 32kV para empreiteiros de localização de falhas

O XHHV535-4TS é construído para organizações que exigem flexibilidade em seus equipamentos de localização de falhas em cabos. Seja você um empreiteiro que gerencia diversas classes de tensão em seu território de serviço, uma concessionária que padroniza sua frota com geradores de surto configurados sob medida, ou um distribuidor que busca equipamentos com marca OEM para seu mercado — o 4TS se adapta às suas necessidades.

O XHHV535-4TS possui um compartimento de alta tensão totalmente blindado que isola a fonte de alimentação CC, o capacitor de armazenamento de energia e o conjunto da esfera de descarga dentro de uma carcaça metálica fechada. Este design atende a três propósitos críticos para operações de campo e industriais:

• Segurança do Operador: O invólucro blindado evita o contato acidental com componentes energizados durante a operação. Todos os caminhos de alta tensão estão contidos dentro de barreiras metálicas aterradas — excedendo os requisitos de segurança IEC 61010-1 para equipamentos de teste de alta tensão
• Compatibilidade Eletromagnética: A construção blindada minimiza a EMI irradiada durante eventos de descarga de surto, protegendo instrumentos sensíveis co-localizados, como testadores de cabo TDR, localizadores de pino acústico-magnéticos e equipamentos de comunicação contra interferência eletromagnética
• Resiliência Ambiental: O design fechado protege os componentes internos contra poeira, umidade e impacto mecânico durante o transporte e a implantação no local — essencial para equipes de campo que operam em subestações, valas e cofres de cabos externos

O XHHV535-4TS é projetado como uma plataforma personalizável. A XZH TEST suporta pedidos OEM e ODM com a seguinte configurabilidade:

Ao contrário de configurações de geradores de surto modulares que exigem fonte de alimentação CC separada, banco de capacitores e módulos de esfera de descarga interconectados por cabos de alta tensão no local, o XHHV535-4TS integra todos os três subsistemas em uma única carcaça blindada:

• Fonte de Alimentação CC de Alta Tensão: Retificador e transformador elevador embutidos, fornecendo saída CC continuamente ajustável dentro de cada faixa de tensão
• Banco de Capacitores de Armazenamento de Energia: Três capacitores internos (4/16/64µF) selecionados automaticamente pelo interruptor de faixa de tensão — sem conexões de capacitor externas ou reconfiguração manual
• Conjunto da Esfera de Descarga: Esferas de descarga de liga de tungstênio usinadas com precisão com folga ajustável, contidas dentro do compartimento blindado para características de surto controladas e repetíveis

1. Pré-Localização com TDR: Use um localizador de falhas em cabos TDR (como a série XZH TEST 502) para estimar a distância da falha. O módulo de amostragem de forma de onda interno do 4TS fornece um sinal de gatilho limpo para aquisição TDR
2. Selecione a Faixa de Tensão: Escolha 8kV, 16kV ou 32kV com base na classificação de tensão do cabo — a rotação do seletor do painel frontal reconfigura instantaneamente o banco de capacitores interno
3. Verificação Zero e Início: Verifique se o indicador de posição zero está aceso, pressione Iniciar e, em seguida, aumente a tensão para o nível de surto desejado
4. Localização com Método Acústico-Magnético: O 4TS fornece descargas de surto controladas de 2048J em intervalos de ~4 segundos. Use um localizador de pino acústico-magnético (como o XZH TEST XHDD503) na localização estimada da falha para capturar o som da descarga e os sinais eletromagnéticos
5. Marque e Escave: Uma vez que o ponto de falha seja confirmado acusticamente, marque a superfície, desenergize o 4TS e prossiga com a escavação direcionada
