Indicador de falha de cabo subterrâneo com detecção acústica-magnética, superamplificação 500000x, operação contínua de 20 horas

P: O que significa superampliação de 500.000x na prática?

A amplificação de sinal de 500.000x permite que o pinpointer detecte sinais acústicos e magnéticos extremamente fracos de falhas profundas ou de alta resistência que produzem pulsos de descarga fracos. Isto é especialmente valioso para cabos enterrados a mais de 5 m de profundidade ou em condições de solo atenuantes, onde os pinpointers de ganho padrão não conseguem registrar qualquer sinal na superfície.

P: Como a operação contínua de 20 horas melhora a produtividade do campo?

A vida útil estendida da bateria, de 20 horas, cobre operações de campo de vários dias com uma única carga, eliminando a necessidade de carregar baterias sobressalentes ou retornar à base para recarregar. Isto é fundamental para locais remotos, parques eólicos offshore e rotas de cabos entre países onde a infraestrutura de carregamento não está disponível. A unidade pode operar dois turnos completos, além de monitoramento noturno sem interrupção.

P: Para quais tipos de falhas de cabo este localizador foi projetado?

Projetado para falhas de flashover e vazamento de alta resistência em cabos de energia subterrâneos classificados em 35kV e abaixo. O sistema de detecção acústico-magnético de alto ganho funciona com qualquer gerador de surto de alta tensão, produzindo pulsos de descarga periódicos. É compatível com XLPE, papel impregnado de óleo e cabos dielétricos de borracha/plástico em instalações enterradas diretamente e em dutos.

P: Como você confirma que está diretamente acima do ponto de falha?

O display de sincronização acústico-magnética mostra a diferença de tempo entre o pulso eletromagnético (instantâneo) e a onda acústica (atrasada pelo tempo de deslocamento do solo). Quando diretamente acima da falha, esta diferença de tempo atinge o seu mínimo. Afastar-se aumenta o delta do tempo. Combinado com o volume acústico máximo no epicentro da falha, você obtém confirmação dupla antes da escavação.

P: O pinpointer funciona com qualquer gerador de pico de alta tensão?

Sim. O pinpointer é independente da fonte e funciona com qualquer equipamento que produza pulsos periódicos de descarga de alta tensão: sistemas integrados (série XHHV535), transformador de teste tradicional + bancos de capacitores e pontes burn-through em modo de pulso. Para obter melhores resultados, use o modo de descarga periódica/ciclo em intervalos de 5 a 10 segundos para reconhecimento de ritmo acústico consistente.

P: Que garantia e suporte estão incluídos?

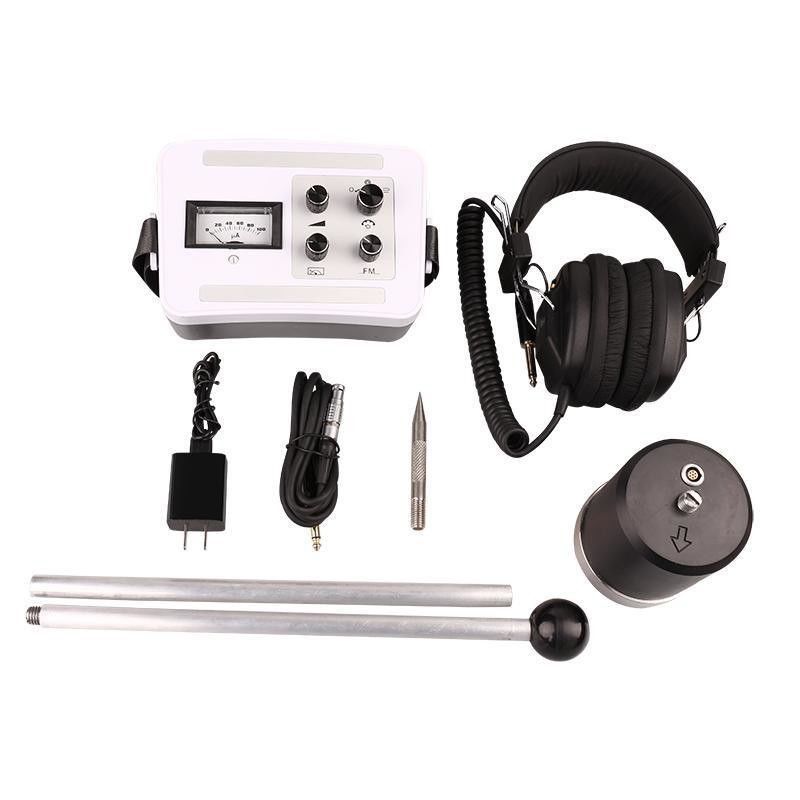

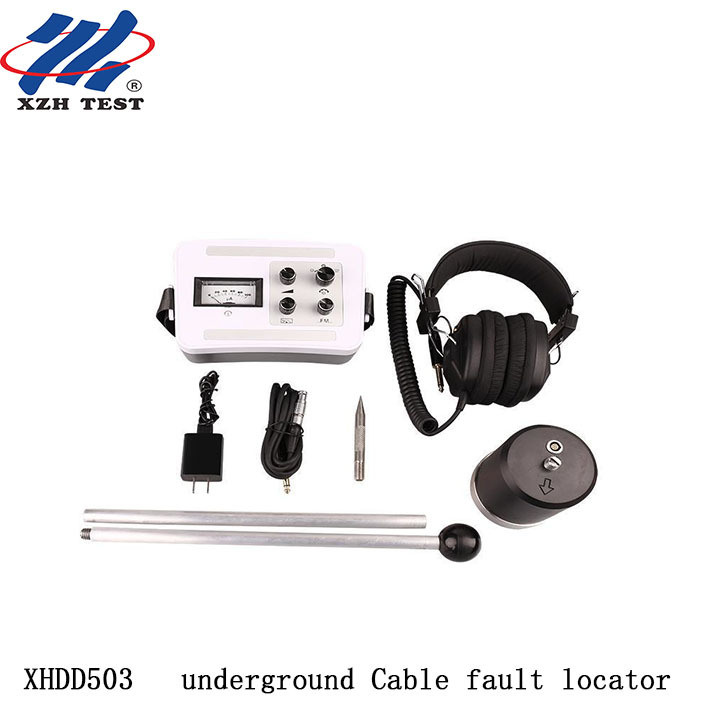

Garantia padrão de 12 meses cobrindo defeitos de fabricação, com suporte técnico vitalício. Certificado CE e ISO. O pacote inclui unidade pinpointer, fones de ouvido, sensor de solo, maleta de transporte, carregador e manual do usuário. Treinamento no local e opções de garantia estendida disponíveis mediante solicitação.
