Localizador de Pinpoint de Falha de Cabo Subterrâneo de Sincronização Acústico-Magnética da Fábrica de Fabricação Xhdd503c

Name: Localizador de Pinpoint de Falha de Cabo Subterrâneo de Sincronização Acústico-Magnética da Fábrica de Fabricação Xhdd503c
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHDD503C
Price: 1750 USD
Availability: InStock

Detalhes do produto:

Lugar de origem:	China
Marca:	XZH Test
Certificação:	CE/ISO
Número do modelo:	XHDD503C

Informações detalhadas

Lugar de origem:

China

Marca:

XZH Test

Certificação:

CE/ISO

Número do modelo:

XHDD503C

Destacar:

High Light

Destacar:

localizador de falhas em cabo acústico-magnético

Pinpointer de falha de cabo subterrâneo

detector de falha de cabo de sincronização

Trading Information

Quantidade de ordem mínima:

1Unit

Preço:

1750USD

Detalhes da embalagem:

Caixa de madeira

Tempo de entrega:

5-8 dias de trabalho

Termos de pagamento:

T/T.

Habilidade da fonte:

2000 unidade/ano

Descrição do produto

Informações Básicas

Modelo Nº

XHDD503C

Conectores

RJ11

Modo de Teste

Teste Instantâneo

Uso

Testador de Cabo de Áudio, Testador de Cabo Coaxial, Testador de Cabo Digital

Região de Teste

Formação de Cabo

Tipo de Cabo

Blindado

Energia

Eletricidade

Certificação

CE, IEC

Personalizado

Cor

Preto

Pacote de Transporte

Caixa de Madeira

Especificação

52*44*37

Marca Registrada

XZH TEST

Origem

Shaanxi

Embalagem e Entrega

Tamanho do Pacote

52,00cm * 44,00cm * 37,00cm

Peso Bruto do Pacote

14,000kg

Descrição do Produto

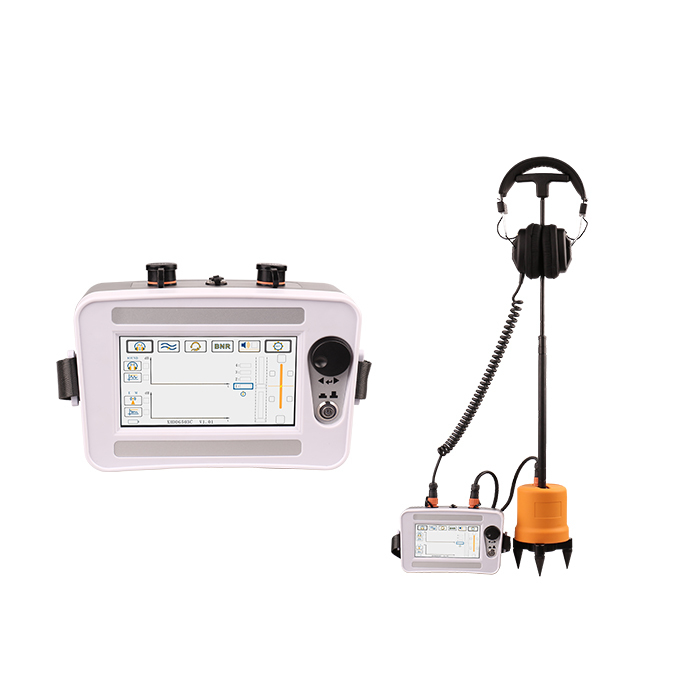

Localizador de Pinpoint de Falha de Cabo Subterrâneo de Sincronização Acústico-Magnética da Fábrica de Fabricação Xhdd503c 0

Descrição:

XHDD503C é um localizador de falhas de cabo digital inteligente. Ele é alojado em uma caixa protetora de PVC de alta qualidade, portátil e leve. Todo o conjunto é equipado com um gerador de sinal de tela grande de 7 polegadas, operação por toque, conveniente e elegante, com fones de ouvido estéreo de alta qualidade, que são muito confortáveis de usar e podem claramente ouvir o som de descarga do ponto de falha sem machucar os ouvidos. Sua sonda é feita de liga de alumínio preta, todo o corpo é muito texturizado e há uma certa sensação de peso na mão, o que é muito adequado para detecção no local.

Ele adota o método de sincronização acústico-magnética para identificar a falha, que é um método de identificação muito preciso e único. Quando o gerador de alta tensão choca e descarrega o cabo defeituoso, o som produzido pela descarga no ponto de falha é transmitido para o solo, e o sinal sonoro é captado pela sonda de alta sensibilidade. Depois de ser amplificado e monitorado por fones de ouvido, você pode ouvir o som de "pop". Ao mesmo tempo, a sonda embutida da sonda recebe o sinal do campo magnético em tempo real, usando o princípio de que a velocidade de propagação do campo magnético é muito maior do que a velocidade de propagação do som, e julga a distância do ponto de falha detectando a diferença de tempo entre o sinal eletromagnético e o sinal sonoro. Mova a posição do sensor continuamente para encontrar o ponto com a menor diferença de tempo entre o acústicoO equipamento é projetado com tecnologia de redução de ruído de fundo. Contanto que o operador pressione o botão BNR, o ruído de interferência ambiental pode ser efetivamente filtrado, e o som de descarga do ponto de falha pode ser ouvido claramente quando o ponto de falha é detectado pelo método de medição acústica.-magnético e o campo magnético, então a posição precisa do ponto de falha está abaixo dele.O equipamento é projetado com tecnologia de redução de ruído de fundo. Contanto que o operador pressione o botão BNR, o ruído de interferência ambiental pode ser efetivamente filtrado, e o som de descarga do ponto de falha pode ser ouvido claramente quando o ponto de falha é detectado pelo método de medição acústica.A combinação do método de medição acústica e do método de sincronização acústico

ic
-magnética permite que o operador escolha livremente o método de detecção de acordo com os hábitos de uso.O equipamento é projetado com tecnologia de redução de ruído de fundo. Contanto que o operador pressione o botão BNR, o ruído de interferência ambiental pode ser efetivamente filtrado, e o som de descarga do ponto de falha pode ser ouvido claramente quando o ponto de falha é detectado pelo método de medição acústica.ic

-magnética é usado para posicionamento, o equipamento calcula automática e rapidamente a diferença de tempo do campo acústicoO equipamento é projetado com tecnologia de redução de ruído de fundo. Contanto que o operador pressione o botão BNR, o ruído de interferência ambiental pode ser efetivamente filtrado, e o som de descarga do ponto de falha pode ser ouvido claramente quando o ponto de falha é detectado pelo método de medição acústica.-magnético e exibe o valor da diferença. O operador pode encontrar rápida e precisamente o ponto de falha de acordo com o tamanho do valor da diferença, melhorando assim a eficiência da detecção.O equipamento é projetado com tecnologia de redução de ruído de fundo. Contanto que o operador pressione o botão BNR, o ruído de interferência ambiental pode ser efetivamente filtrado, e o som de descarga do ponto de falha pode ser ouvido claramente quando o ponto de falha é detectado pelo método de medição acústica.O valor de ganho e o valor de disparo do sinal acústico e do sinal magnético podem ser ajustados manualmente de acordo com a situação real do local de detecção para tornar a detecção mais precisa.

O equipamento possui a função de indicação auxiliar do caminho do cabo, o que evita que o operador se desvie do caminho do cabo ao fixar o ponto.

Tela LCD colorida de 7 polegadas sensível ao toque de alto brilho, não importa dia ou noite, pode ser exibida claramente.

Bateria de íon de lítio recarregável embutida, carregamento rápido e longo tempo de uso.

Tamanho pequeno, peso leve, fácil de transportar.

Parâmetros do Produto

Sincronização magnética acústica

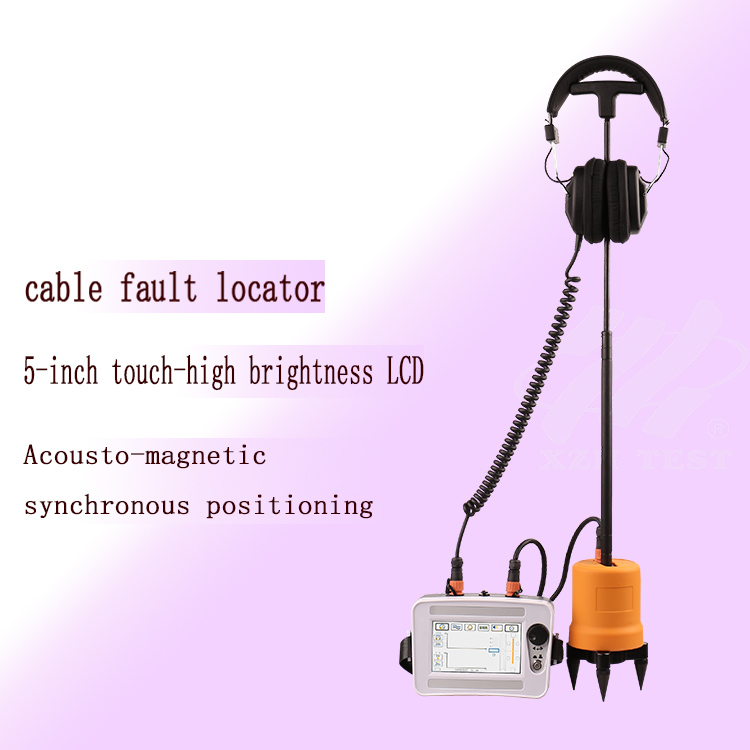

Localizador de Pinpoint de Falha de Cabo Subterrâneo de Sincronização Acústico-Magnética da Fábrica de Fabricação Xhdd503c 1

Localizador de Pinpoint de Falha de Cabo Subterrâneo de Sincronização Acústico-Magnética da Fábrica de Fabricação Xhdd503c 2

Largura de banda: l All-pass: 100Hz~1500Hz, Low-pass: 100Hz~400Hz, High-pass: 150Hz~1500Hz, l Band-pass: 200Hz~600Hz.	Ganho de sinal: ajustável de 0 a 7.	Precisão do ponto fixo: 0,1m.
		Canal de campo magnético
		Ajustável de 0 a 7.
	Modo de redução de ruído de fundo	BNR
Sinal sonoro	Indicação de gráfico de barras de intensidade, limiar de disparo de som (0-100 arquivos) é ajustável.
Sinal eletromagnético	Indicação de gráfico de barras de intensidade, limiar de disparo de campo magnético (0-100 arquivos) ajustável
Modo de posicionamento de diferença de tempo acústico-magnético	Exibição de forma de onda, exibição de diferença de tempo acústico e magnético.
Teste de Auxílio de Caminho	A direção do caminho é indicada por ícones à esquerda e à direita do cabo.
Fonte de energia	bateria
Bateria de íon de lítio embutida, tensão 8,4V, capacidade 4,4Ah	tempo de uso		Tempo de uso contínuo > 8 horas;
	Carregador		Entrada AC220V±10%, 50Hz; saída nominal 8,4V, 1A
	Tempo de carregamento		<6 horas
	Método de exibição		LCD colorido de 7 polegadas, resolução 1024*600, com função de toque.
volume	479X387X210mm (com caixa de PVC)
peso	6,7kg
Use a temperatura ambiente	-25
ºC-	40ºC, umidade 5-90%RH, altitude <4500m.Instruções de InstalaçãoNossos clientes

Localizador de Pinpoint de Falha de Cabo Subterrâneo de Sincronização Acústico-Magnética da Fábrica de Fabricação Xhdd503c 3

Localizador de Pinpoint de Falha de Cabo Subterrâneo de Sincronização Acústico-Magnética da Fábrica de Fabricação Xhdd503c 4

Localizador de Pinpoint de Falha de Cabo Subterrâneo de Sincronização Acústico-Magnética da Fábrica de Fabricação Xhdd503c 5

Localizador de Pinpoint de Falha de Cabo Subterrâneo de Sincronização Acústico-Magnética da Fábrica de Fabricação Xhdd503c 6

Localizador de Pinpoint de Falha de Cabo Subterrâneo de Sincronização Acústico-Magnética da Fábrica de Fabricação Xhdd503c 7

Localizador de Pinpoint de Falha de Cabo Subterrâneo de Sincronização Acústico-Magnética da Fábrica de Fabricação Xhdd503c 8

Localizador de Pinpoint de Falha de Cabo Subterrâneo de Sincronização Acústico-Magnética da Fábrica de Fabricação Xhdd503c 9

Localizador de Pinpoint de Falha de Cabo Subterrâneo de Sincronização Acústico-Magnética da Fábrica de Fabricação Xhdd503c 10

Localizador de Pinpoint de Falha de Cabo Subterrâneo de Sincronização Acústico-Magnética da Fábrica de Fabricação Xhdd503c 11

Localizador de Pinpoint de Falha de Cabo Subterrâneo de Sincronização Acústico-Magnética da Fábrica de Fabricação Xhdd503c 12
