Localizador de falhas de cabo
>
Pinpointer de falha de cabo de eletricidade Um localizador de falhas de cabo subterrâneo de potência de quadro

Pinpointer de falha de cabo de eletricidade Um localizador de falhas de cabo subterrâneo de potência de quadro

Detalhes do produto:
Lugar de origem: Xi'an, Shaanxi, China
Marca: XZH TEST
Certificação: CE, ISO
Número do modelo: XHDD503E
Informações detalhadas
Lugar de origem:
Xi'an, Shaanxi, China
Marca:
XZH TEST
Certificação:
CE, ISO
Número do modelo:
XHDD503E
Modelo NÃO.:
XHDD503E
Uso:
Teste de cabo de rede, Teste de cabo de áudio, Teste de cabo coaxial, Teste de cabo digital
Poder:
Eletricidade
Personalizado:
Personalizado
Cor:
Preto
Filtro:
200 Hz-1600 Hz Opcional
Ganhos de produção:
16 Níveis (0 a 112 dB)
Precisão de posicionamento acústico-magnético:
Menos de 0,2 m
Precisão de posicionamento da tensão de passo:
Menos de 0.5m
Precisão de identificação do caminho:
Menos de 0.5m
Pacote de Transporte:
caixa de madeira
Marca registrada:
Teste XZH
Origem:
China
Código HS:
9031809090
Habilidade da fonte:
2000pcs/ano
Personalização:
Disponível
Serviço pós-venda:
Certificado de garantia
Garantia:
12 meses
Destacar:

High Light

Destacar:

Indicador de falha do cabo elétrico

,

Pinpointer de falha de cabo subterrâneo

Trading Information
Quantidade de ordem mínima:
1 UNITA
Preço:
Negociável
Detalhes da embalagem:
Caixa de madeira
Tempo de entrega:
5 a 8 dias
Termos de pagamento:
T/T
Habilidade da fonte:
2000 unidades/ano
Descrição do produto

XHDD503E

Descrição do Produto


Descrição
O localizador de falhas de cabo utiliza os princípios de captação de vibração e indução eletromagnética para determinar a localização específica do ponto de falha do cabo. Um gerador de pulso de alta tensão é usado para causar descarga de centelhamento no ponto de falha. Fenômenos físicos como ondas de vibração, ondas sonoras e ondas eletromagnéticas geradas pela descarga de centelhamento no ponto de falha são captados por uma sonda especial do instrumento de apontamento, amplificados, processados, exibidos e emitidos pelo instrumento de apontamento de falhas de cabo. A localização precisa do ponto de falha é determinada pela audição e visão do testador. Ou seja, a tarefa de localizar com precisão o ponto de falha do cabo "diretamente acima do cabo e dentro da faixa de medição aproximada" é concluída.
Este instrumento de ponto fixo é adequado para falhas de baixa resistência, curto-circuito, circuito aberto e desconexão de cabos de energia, cabos coaxiais de alta frequência, cabos de iluminação pública e fios enterrados feitos de vários materiais com diferentes seções transversais e meios, bem como falhas de vazamento de alta resistência e centelhamento de alta resistência.

Características do produto
1. LCD de 5 polegadas com tela sensível ao toque de alto brilho garante visibilidade sob a luz solar.
2. Possui 4 modos de teste: padrão, aprimorado, redução de ruído e personalizado.
3. Possui 4 funções de posicionamento: sincronização acústico-magnética, acústico puro, magnético puro e tensão de passo.
4. Possui tecnologia de redução de ruído de fundo e pode escolher entre vários métodos de filtragem.
5. Equipado com funções BNR e mudo.
4. Possui indicação de desvio de caminho.
5. Equipado com sensores de sinal de isolamento físico multicamadas, grau de impermeabilidade IP65.
6. Bateria de lítio de grande capacidade embutida, longo tempo de espera, equipada com carregador rápido.
7. Pequeno e leve, fácil de operar e interface homem-máquina simples.



Especificação técnica
Parâmetros do filtro lPassagem total: 100Hz~1600Hz.
lPassagem baixa: 100Hz~300Hz.
lQualcomm: 160Hz~1600Hz.
lPassagem de banda: 200Hz~600Hz.
Ganho do canal: 8 níveis ajustáveis.
Ganho do canal magnético: 8 níveis ajustáveis.
Ganho de tensão de passo: 8 níveis ajustáveis.
Ganho de saída: 16 níveis (0~112db)
Impedância de saída: 350Ω
Precisão de posicionamento acústico-magnético: ≤0.1m.
Precisão de posicionamento de tensão de passo: ≤ 0.5m.
Precisão de identificação de caminho: ≤ 0.5m.
Possui funções de redução de ruído de fundo BNR e redução de ruído mudo.
Método de controle de exibição: Controle de tela sensível ao toque de alto brilho de 5 polegadas.
Fonte de alimentação: 4*18650 baterias de lítio padrão.
Tempo de espera: mais de 8 horas.
Volume: 428L×350W×230H
Temperatura ambiente: -25~65ºC; Umidade relativa: ≤90%.



Princípio de funcionamento
1. Método de sincronização acústico-magnética:
O método de sincronização acústico-magnética é um método muito preciso e exclusivo para localização precisa de falhas. Seu princípio é baseado no método tradicional de determinação de ponto acústico e adiciona a detecção e aplicação de sinais eletromagnéticos.
Quando o gerador de alta tensão realiza descarga de impacto no cabo com defeito, o som gerado pela descarga no ponto de falha é transmitido ao solo. O sinal sonoro é captado por uma sonda altamente sensível. Após a amplificação, um som de "pop" pode ser ouvido ao ouvir com fones de ouvido.
A sonda embutida da sonda recebe o sinal do campo magnético em tempo real e usa o princípio de que a velocidade de propagação do campo magnético é muito maior do que a velocidade de propagação do som para determinar a distância do ponto de falha detectando a diferença de tempo entre o sinal eletromagnético e o sinal sonoro. Continue movendo a posição do sensor para encontrar o ponto com a menor diferença de tempo acústico-magnético, então a localização exata do ponto de falha estará abaixo dele.
Instrumentos tradicionais de ponto de medição acústica geralmente usam apenas fones de ouvido para monitorar, ou são complementados pelo balanço do ponteiro do medidor para identificar o som de descarga no ponto de falha. Como o som de descarga desaparece em um piscar de olhos e não é muito diferente do ruído ambiente, muitas vezes traz grandes dificuldades para operadores que não são muito experientes. O método de sincronização acústico-magnética evita efetivamente os problemas acima do método tradicional de medição acústica.
2. Método de som puro:
O método de som puro consiste em um sensor de vibração acústica, um amplificador de sinal, um circuito de filtro, uma unidade de amostragem, um processador, uma unidade de exibição, uma unidade de amplificador de potência, fones de ouvido, etc.
O método de som puro é usado principalmente para medir falhas de alta resistência e centelhamento. Seu princípio principal é usar uma fonte de alta tensão para aplicar tensão de impulso ao cabo com falha para causar ruptura por descarga no ponto de falha e, em seguida, usar o som gerado durante a descarga para localizar com precisão a falha. O sensor de vibração acústica converte o sinal acústico em um sinal elétrico, que é amplificado e filtrado por um amplificador de sinal e circuito de filtro. Finalmente, ele é restaurado ao som através de fones de ouvido, ou a intensidade do som é exibida. O local com a maior intensidade sonora é o ponto de falha.
3. Método magnético puro:
O método magnético puro pode determinar o caminho do cabo e a localização precisa do ponto de falha do cabo. Seu princípio principal é usar uma fonte de alta tensão para aplicar tensão de impulso ao cabo com defeito, usar uma bobina de indução para captar o sinal de pulso e julgar se ele se desvia do cabo pelas características do sinal de pulso. Quando as características dos sinais de pulso captados se desviam, é determinado como um ponto de falha.
4. Método de quadro em A:
Se ocorrer uma falha de aterramento em um cabo enterrado, podemos usar o método de diferença de potencial para encontrar o ponto de falha. O método consiste em adicionar uma tensão de teste entre o ponto de teste do cabo com defeito e o solo, então um campo elétrico distribuído concêntrico com o ponto de entrada será formado ao redor do ponto de entrada do cabo. Não há diferença de potencial entre quaisquer pontos com o mesmo raio neste campo elétrico, mas há uma diferença de potencial entre quaisquer dois pontos com raios diferentes (pontos A e B na figura), e quando a distância entre os dois pontos é fixa, a distância entre os dois pontos é Quanto mais próximo o objeto, mais forte a diferença de potencial.
Usando essa característica, podemos aproximar gradualmente os pontos A e B do ponto central. Quando o ponto de falha estiver exatamente entre os pontos A e B, a diferença de potencial se tornará zero. Se continuar a se mover além do ponto de falha, a polaridade da diferença de potencial será invertida, de modo que o ponto de aterramento possa ser determinado com precisão movendo-se para frente e para trás.

Layout e instruções do instrumento

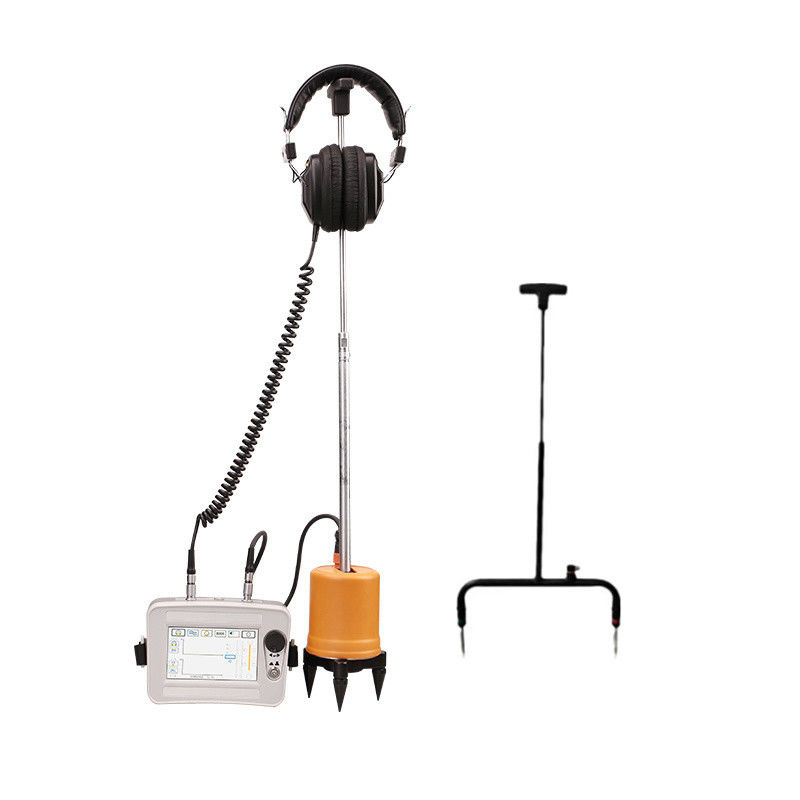

Composição do instrumento
1. Localizador de falhas de cabo: localiza com precisão os pontos de falha de cabo dentro da faixa de medição aproximada.
2. Sonda: inclui sonda, sonda, três garras e haste de conexão, conectada ao canal de entrada para receber sinais.
3. Use fones de ouvido; conecte o canal de entrada do instrumento de apontamento (feedback do sinal de saída).
4. Linha de sinal de 7 núcleos: cabo de conexão entre o instrumento de apontamento e a sonda (conectando o instrumento de apontamento e a sonda).
5. Carregador: Conecte à tomada de carregamento do instrumento para carregar.
6. Quadro em A: usado ao testar usando o método de tensão de passo.
7. Cabo de conexão do quadro em A: localizador de falhas de cabo e cabo de conexão do quadro em A.
8. Pino de aterramento: um acessório correspondente para o quadro em A.

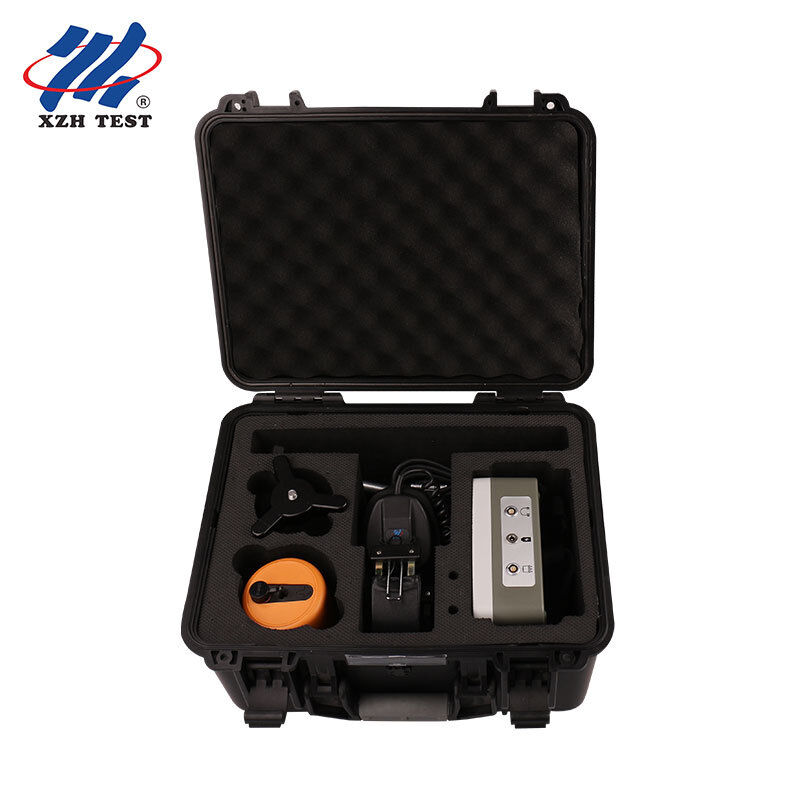

Lista de embalagem
Pinpointer de falha de cabo de eletricidade Um localizador de falhas de cabo subterrâneo de potência de quadro 0

Pinpointer de falha de cabo de eletricidade Um localizador de falhas de cabo subterrâneo de potência de quadro 1

Uma vez conectado o quadro em A, ele entrará automaticamente na interface de teste mostrada à direita.
Observe que na parte inferior do quadro A há setas, vermelha e verde, com a vermelha na frente e a verde atrás. Isso significa que o vermelho indica o final do cabo e o verde indica o início do cabo.

Pinpointer de falha de cabo de eletricidade Um localizador de falhas de cabo subterrâneo de potência de quadro 2
Pinpointer de falha de cabo de eletricidade Um localizador de falhas de cabo subterrâneo de potência de quadro 3
Mova lentamente o quadro em A ao longo do caminho de enterramento do cabo em direção ao final do cabo e observe as mudanças nos gráficos de barras vermelho e verde na tela de teste. Isso reflete uma mudança na direção da corrente.
A uma grande distância do ponto de dano, as barras vermelha e verde na tela aparecem ligeiramente irregulares e pequenas.
Ao se aproximar do ponto de falha, por exemplo, a cerca de 5 metros do ponto de falha, você notará que o gráfico de barras vermelho se torna muito grande, como mostrado na imagem acima à esquerda.
Quando você estiver diretamente acima do ponto de falha ou aproximadamente 1-2 metros à frente e atrás do ponto de falha, você notará que os gráficos de barras vermelho e verde se tornam muito pequenos e aparecem na tela como mostrado na imagem acima à direita.
Uma vez que você passe pelo ponto de falha, por exemplo, a cerca de 5 metros do ponto de falha, você notará que o gráfico de barras verde se torna muito grande.
Dessa forma, pesquisando pacientemente, você pode encontrar a localização da falha.

Teste no local

Pinpointer de falha de cabo de eletricidade Um localizador de falhas de cabo subterrâneo de potência de quadro 4
