Pinpointer de falha de cabo subterrâneo com sincronização acústica-magnética e detecção de A-frame

Name: Pinpointer de falha de cabo subterrâneo com sincronização acústica-magnética e detecção de A-frame
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHDD503E
Price: 4,175.00 USD
Availability: InStock

Detalhes do produto:

Lugar de origem:	Xi'an, Shaanxi, China
Marca:	XZH TEST
Certificação:	CE, ISO
Número do modelo:	XHDD503E

Informações detalhadas

Lugar de origem:

Xi'an, Shaanxi, China

Marca:

XZH TEST

Certificação:

CE, ISO

Número do modelo:

XHDD503E

Modelo NÃO.:

XHDD503E

Uso:

Teste de cabo de rede, Teste de cabo de áudio, Teste de cabo coaxial, Teste de cabo digital

Poder:

Eletricidade

Personalizado:

Personalizado

Cor:

Preto

Filtro:

200 Hz-1600 Hz Opcional

Ganhos de produção:

16 Níveis (0 a 112 dB)

Precisão de posicionamento acústico-magnético:

Menos de 0,2 m

Precisão de posicionamento da tensão de passo:

Menos de 0.5m

Precisão de identificação do caminho:

Menos de 0.5m

Pacote de Transporte:

Caixa de madeira

Marca registrada:

Teste XZH

Origem:

China

Habilidade da fonte:

2.000 unidades/ano

Personalização:

Disponível

Serviço Pós-Venda:

Certificado de garantia

Garantia:

12 meses

Destacar:

High Light

Destacar:

Detecção de falhas de cabos subterrâneos

Indicador acústico-magnético

Localizador de tensão de passo A-Frame

Trading Information

Quantidade de ordem mínima:

1 UNITA

Preço:

Negociável

Detalhes da embalagem:

Caixa de madeira

Tempo de entrega:

5 a 8 dias

Termos de pagamento:

T/T

Habilidade da fonte:

2000 unidades/ano

Descrição do produto

Descrição

O localizador de falhas no cabo utiliza os princípios de captação de vibração e indução eletromagnética para determinar a localização específica do ponto de falha no cabo. Um gerador de pulso de alta tensão é usado para causar descarga excessiva no ponto de falha. Fenômenos físicos, como ondas de vibração, ondas sonoras e ondas eletromagnéticas geradas pela descarga excessiva do flash no ponto de falha, são captados por uma sonda especial do instrumento apontador, amplificados, processados, exibidos e emitidos pelo instrumento apontador de falha do cabo. A localização precisa do ponto de falha é determinada pela audição e visão do testador. Ou seja, a tarefa de localizar com precisão o ponto de falha do cabo “diretamente acima do cabo e dentro da faixa de medição aproximada” está concluída.
Este instrumento de ponto fixo é adequado para falhas de baixa resistência, curto-circuito, circuito aberto e desconexão de cabos de energia, cabos coaxiais de alta frequência, cabos de iluminação pública e fios enterrados feitos de vários materiais com diferentes seções transversais e meios, bem como vazamento de alta resistência e flash de alta resistência por falha.

Recursos do produto
1. O LCD de alto brilho e toque de 5 polegadas garante visibilidade sob a luz solar.
2. Possui 4 modos de teste: padrão, aprimorado, redução de ruído e personalizado.
3. Possui 4 funções de posicionamento: sincronização acústico-magnética, acústica pura, magnética pura e tensão de passo.
4. Possui tecnologia de redução de ruído de fundo e pode escolher entre uma variedade de métodos de filtragem.
5. Equipado com funções BNR e mudo.
4. Possui indicação de desvio de caminho.
5. Equipado com sensores de sinal de isolamento físico multicamadas, grau à prova d'água IP65.
6. Bateria de lítio embutida de grande capacidade, longo tempo de espera, equipada com carregador rápido.
7. Pequeno e leve, fácil de operar e interface homem-máquina simples.

Especificação técnica

Parâmetros de filtro	lPasse total: 100 Hz ~ 1600 Hz.
	lPassagem baixa: 100 Hz ~ 300 Hz.
	lQualcomm: 160 Hz ~ 1600 Hz.
	lPassa banda: 200Hz~600Hz.
Ganho do canal:	8 níveis ajustáveis.
Ganho do canal magnético:	8 níveis ajustáveis.
Ganho de tensão de passo:	8 níveis ajustáveis.
Ganho de saída:	16 níveis (0 ~ 112db)
Impedância de saída:	350Ω
Precisão de posicionamento acústico-magnético:	≤0,1m.
Precisão de posicionamento de tensão de passo:	≤ 0,5 m.
Precisão de identificação do caminho:	≤ 0,5 m.
Possui funções de redução de ruído de fundo BNR e redução de ruído mudo.
Método de controle de exibição:	Controle de tela sensível ao toque de alto brilho de 5 polegadas.
Fonte de energia:	4*18650 baterias de lítio padrão.
Tempo de espera:	mais de 8 horas.
Volume:	428L×350W×230H
Temperatura ambiente:	-25~65ºC; Umidade relativa: ≤90%.

Layout e instruções do instrumento

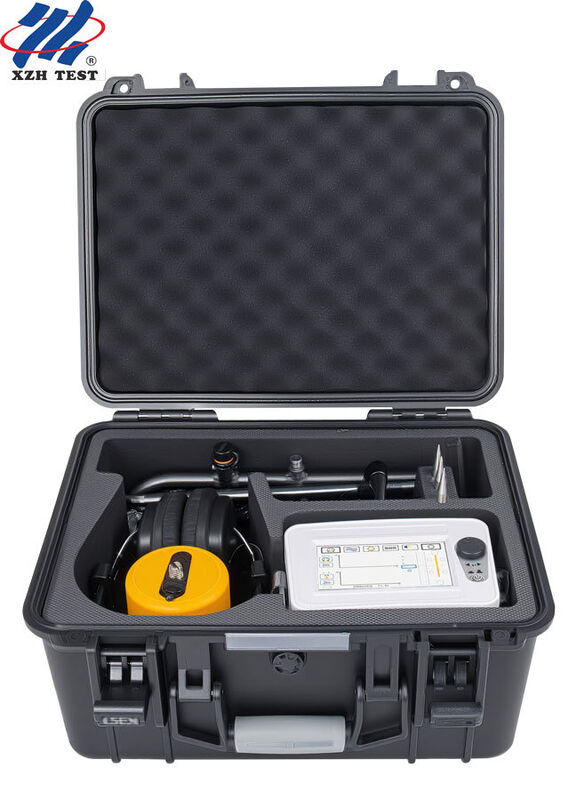

Composição do instrumento
1. Localizador de falha de cabo: localize com precisão os pontos de falha do cabo dentro da faixa aproximada de medição.
2. Sonda: incluindo sonda, sonda, três garras e biela, conectada ao canal de entrada para receber sinais.
3. Use fones de ouvido; conecte o canal de entrada do instrumento apontador (feedback do sinal de saída).
Linha de sinal de 4,7 núcleos: cabo de conexão entre o instrumento apontador e a sonda (conectando o instrumento apontador e a sonda).
5. Carregador: Conecte-se à tomada de carregamento do instrumento para carregar.
6. Quadro A: usado ao testar usando o método de tensão de passo.
7. Cabo de conexão do quadro A: localizador de falhas do cabo e cabo de conexão do quadro A.
8. Pino de aterramento: Um acessório correspondente para a estrutura em A.

Lista de embalagem

Assim que o quadro A estiver conectado, ele entrará automaticamente na interface de teste conforme mostrado à direita.
Observe que na parte inferior do quadro A há setas, vermelhas e verdes, com vermelho na frente e verde atrás. Isto significa que o vermelho indica o fim do cabo e o verde indica o início do cabo.

Mova lentamente a estrutura em A ao longo do caminho de enterramento do cabo em direção à extremidade do cabo e observe as alterações nos gráficos de barras vermelhas e verdes na tela de teste. Isso reflete uma mudança na direção da corrente.
A uma grande distância do ponto de dano, as barras vermelhas e verdes na tela aparecem ligeiramente irregulares e pequenas.
Ao chegar perto do ponto de falha, por exemplo, a cerca de 5 metros do ponto de falha, você notará que o gráfico de barras vermelhas fica muito grande, conforme mostrado na imagem acima à esquerda.
Quando você estiver diretamente acima do ponto de falha ou aproximadamente 1-2 metros à frente e atrás do ponto de falha, você notará que os gráficos de barras vermelhas e verdes ficam muito pequenos e aparecem na tela conforme mostrado na imagem à direita acima.
Depois de passar pelo ponto de falha, por exemplo, a cerca de 5 metros do ponto de falha, você notará que o gráfico de barras verde fica muito grande.
Dessa forma, pesquisando com paciência, você poderá encontrar a localização da falha.
