Gerador de pulso de alta tensão para localização de falhas de cabo

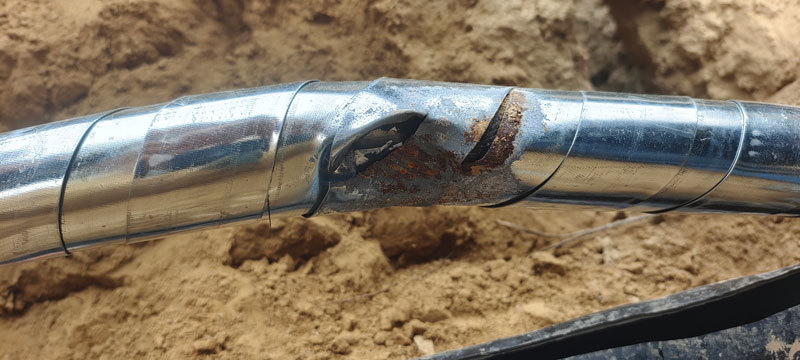

O gerador de impulsos de alta tensão para carrinho XHHV535-4T é usado principalmente para teste de falha de cabos subterrâneos com nível de tensão de 35kV e abaixo;
E o gerador de impulsos de alta tensão para carrinho também pode ser usado para teste de tensão suportável CC de outros equipamentos elétricos.O dispositivo integra fonte de alta tensão CC, capacitor de armazenamento de energia e descarga de esfera em um só.
Que adota componentes eletrônicos de alta tensão especiais de alta precisão e alta estabilidade e tecnologia de alta frequência e alta tensão, o que torna toda a estrutura simples.

Parâmetros Técnicos:


Principais Características:
★ Com função de proteção automática contra sobrecorrente, sobretensão e superaquecimento;
★ Forte função de proteção contra curto-circuito, pode fazer a saída de alta tensão diretamente para o trabalho de curto-circuito no solo;
★ Com exibição de tabela de ponteiro de nível duplo 1,5 de corrente e tensão, intuitiva e clara; Se os pontos de falha estão totalmente implantados
Eletricidade à primeira vista, reação em tempo real do processo de descarga;
★ com proteção de partida zero mais segura e confiável;
★ A saída de pulso de alta tensão é uniforme e controlável;
★ Medição de tensão do lado de alta tensão, precisa em tempo real;
★ Design exclusivo de medição de alta tensão, no estado parado, descarregará automaticamente a capacitância interna do equipamento;
★ O tempo de descarga pode ser selecionado em dois modos: temporização e manual;
★ com função de resistência de tensão CC;
★ Instalação interna do módulo de forma de onda de amostragem de falha de cabo de teste de alta precisão;
★ Carrinho de design humanizado, fácil de mover;

Composição do equipamento
1. Host do gerador de pulso de alta tensão: aplica sinal de pulso de alta tensão e alta energia ao cabo em teste;

2. Linha de saída de alta tensão: Conecte a extremidade de saída de alta tensão do host ao núcleo do cabo medido;

3. Fio terra: alta tensão terra, segurança, terra de amostragem e fio terra da haste de descarga;

4. Linha Q dupla: linha de conexão da base de comunicação do host e do testador de falha de cabo;

5. Cabo de alimentação: cabo de alimentação de trabalho do instrumento;

6. Amostrador: Quando o método de flashover de alta tensão, recebe o sinal de alta tensão refletido no sinal de terra de amostragem;

7. Haste de descarga: descarga CC limitada ou descarga de curto-circuito CC na extremidade do cabo em teste.

8. Tubo de segurança: tubo de segurança de backup do sistema de alimentação 220VAC;

Introdução do painel
