Teste de terra digital de personalização para medição de eletricidade e resistência ao solo

Personalização do Medidor Digital de Terra para Medição de Resistência Elétrica e de Aterramento

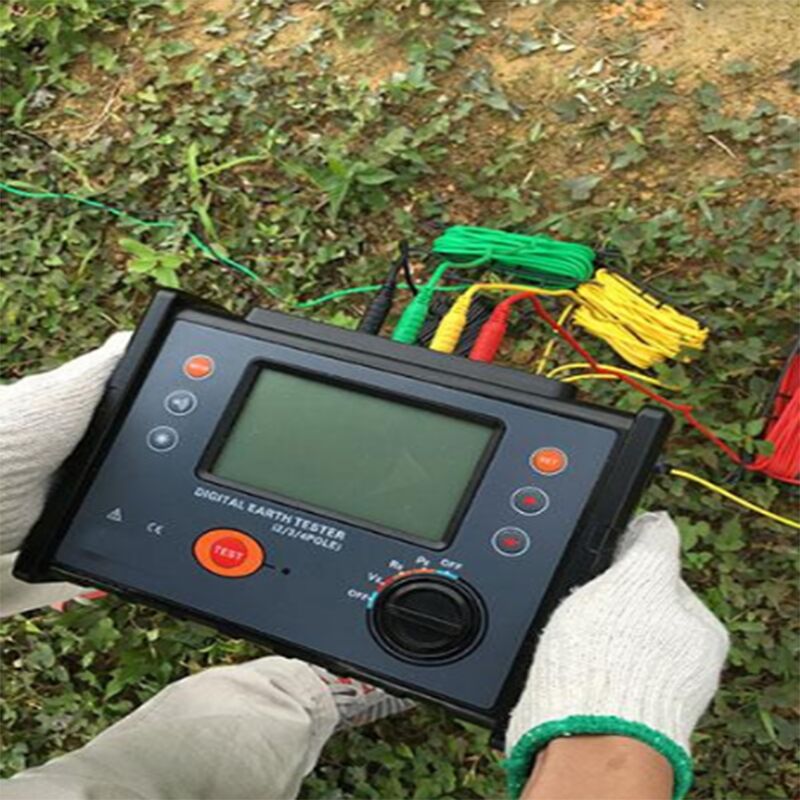

Medidor Digital de Resistividade do Solo e Resistência de Terra é especialmente projetado e fabricado para medir resistência de terra, resistividade do solo, tensão de terra, tensão AC. Adotando a mais recente tecnologia digital e de microprocessamento, método preciso de 4 polos, 3 polos e simples de 2 polos para medição de resistência de terra, importando tecnologia FFT e AFC, com uma função única de capacidade anti-interferência e a capacidade de se adaptar ao ambiente, consistência de testes repetidos, para garantir alta precisão, alta estabilidade e confiabilidade para medições prolongadas, que é amplamente utilizado em energia elétrica, telecomunicações, meteorologia, campos de petróleo, construção, proteção contra raios, equipamentos elétricos industriais e outras medições de resistência de terra, resistividade do solo, tensão de terra, tensão AC.
Digital Medidor de Resistividade do Solo e Resistência de Terra é composto por máquina principal, software de monitoramento, fios de teste, pilares de aterramento auxiliares, fios de comunicação e outros. O grande display LCD da máquina principal possui luz de fundo azul e gráfico de barras indicando que pode ser visto claramente. Ao mesmo tempo, pode armazenar 300 conjuntos de dados, cumprindo a consulta histórica e o monitoramento em tempo real online através do software de monitoramento, exibição dinâmica, indicador de alarme e com funções como acesso a dados históricos, leitura, preservação, formulários de relatório, impressão e assim por diante.
Principais características
Função Medição de resistência de terra de 2/3/4 polos, resistividade do solo, tensão de terra, tensão AC
Fonte de alimentação DC 9V (bateria seca Zi-Mn R14S 1.5V 6 PCS, espera contínua por 300 horas)
Faixa de medição Resistência de terra: 0,00Ω-30,00kΩ
Resistividade do solo: 0,00Ωm-9000kΩm
Modo de medição Medição precisa de 4 polos, medição de 3 polos, medição simples de 2 polos
Método de medição Resistência de terra: método de polo de mudança de corrente nominal, corrente de medição 20mA máx.
Resistividade do solo: medição de 4 polos (método Wenner)
Tensão de terra: retificação média (entre P(S)-ES)
Consumo de energia Em espera: cerca de 20mA (luz de fundo desligada)
Inicialização e com luz de fundo: cerca de 45mA (25mA sem luz de fundo)
Medição: cerca de 100mA (luz de fundo desligada)
Peso Peso total: 4,5 kg (incluindo embalagem)
Testador: 1443g (incluindo bateria)
Fios de teste: 1560g
Hastes de aterramento auxiliares: 935g (4 peças)
Temperatura e umidade de trabalho -10ºC-40ºC, abaixo de 80%rh
Temperatura e umidade de armazenamento -20ºC-60ºC, abaixo de 70%rh
Proteção contra sobrecarga Medição de resistência de terra: entre cada interface de C(H)-E,P(S)-ES, AC 280V/3 segundos
Resistência de isolamento Acima de 20MΩ (entre o circuito e o invólucro é 500V)
Tensão suportável AC 3700V/rms (Entre o circuito e o invólucro)
Características eletromagnéticas IEC61326(EMC)
Tipo de proteção IEC61010-1 (CAT 300V,CAT IV 150V,Poluição 2), IEC61010-031, IEC61557-1 (Resistência de terra), IEC61557-5 (Resistividade do solo), JJG 366-2004
