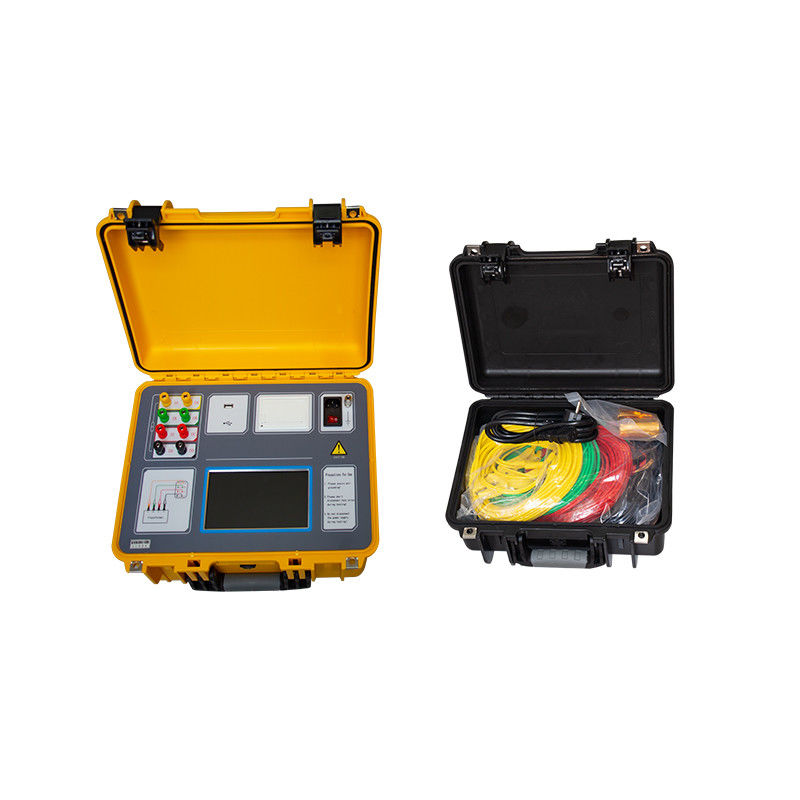

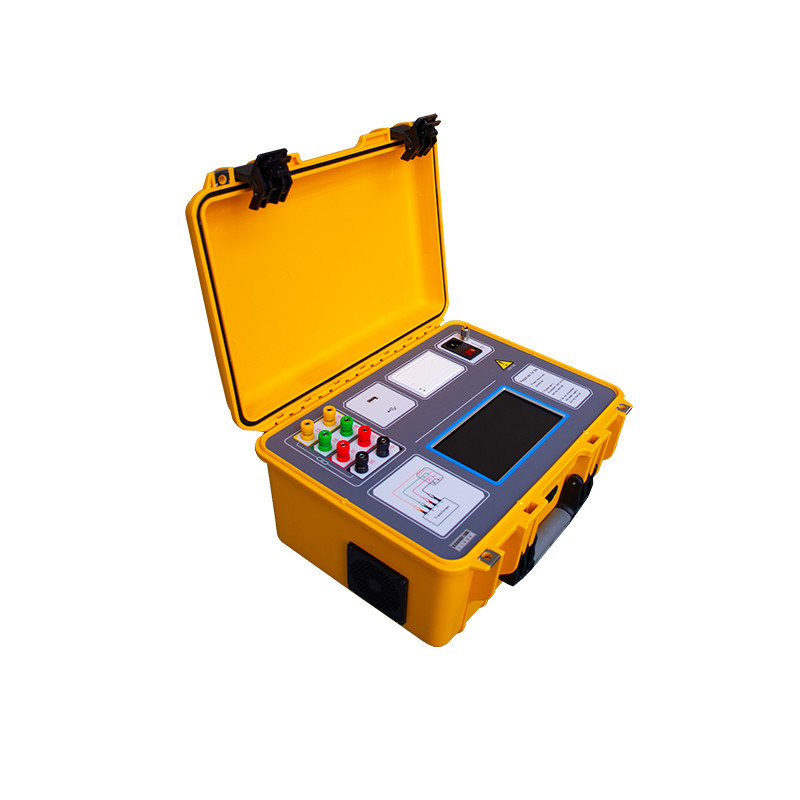

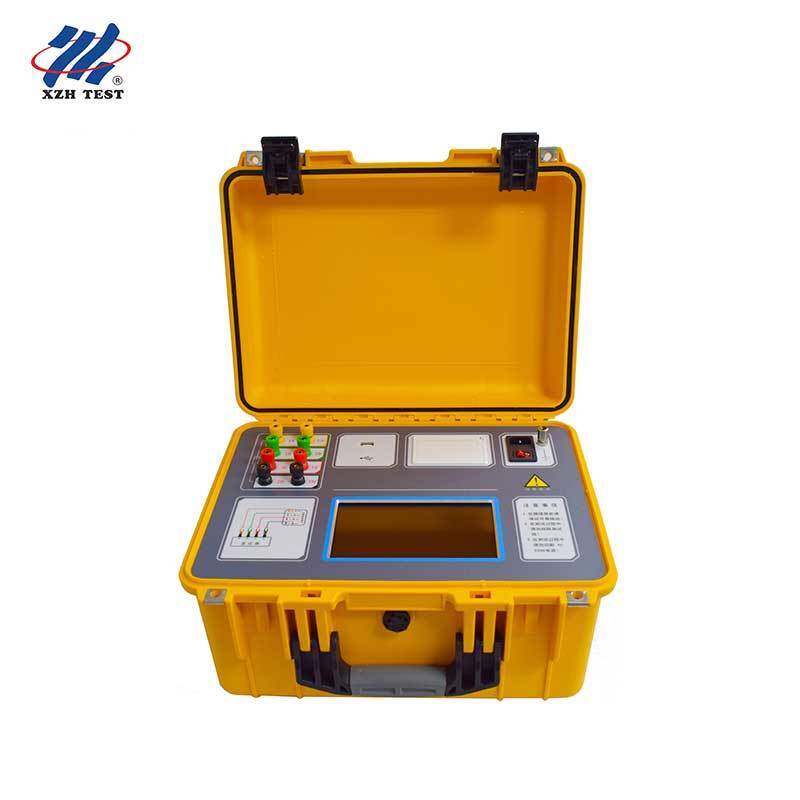

Medidor de resistência ao enrolamento de um transformador 20A de três fases de corrente contínua

Name: Medidor de resistência ao enrolamento de um transformador 20A de três fases de corrente contínua
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHZ1320A
Price: 4,115.00 USD
Availability: InStock

Detalhes do produto:

Lugar de origem:	Xi'an, Shaanxi, China
Marca:	XZH TEST
Certificação:	ISO,CE
Número do modelo:	XHZ1320A

Informações detalhadas

Lugar de origem:

Xi'an, Shaanxi, China

Marca:

XZH TEST

Certificação:

ISO,CE

Número do modelo:

XHZ1320A

Tensão:

220 V

Função:

Teste de resistência DC para transformador, motor; assistência magnética e desmagnetização

Palavra-chave:

Teste de resistência de enrolamento de corrente contínua

Corrente de saída (single phase):

20A, 10A, 5A, 1A, 0,1A, 10mA, <1mA

Corrente de saída ((três fases):

10A+10A, 5A+5A, 1A+1A, 0,1A+0,1A

Destacar:

High Light

Destacar:

Teste Simultâneo Trifásico 20A

Função de Desmagnetização com Assistência Magnética

Tela Sensível ao Toque de 7 Polegadas com Botão Giratório

Trading Information

Quantidade de ordem mínima:

1 Unidade

Preço:

Negociável

Detalhes da embalagem:

Caixa de madeira

Tempo de entrega:

8-10 dias

Termos de pagamento:

T/T

Habilidade da fonte:

1200 PCS/ano

Descrição do produto

Aplicação alvo:Projetado para departamentos de controlo de qualidade/controlo de qualidade da fabricação de transformadores e engenheiros de comissionamento de subestações que necessitem de uma verificação rápida e de alta resistência de corrente contínua durante os testes de aceitação de fábrica (FAT),Colocação em serviço de novas instalaçõesDistinguindo-se dos testadores de manutenção de campo de rotina, o XHZ1320A enfatiza a tecnologia de assistência magnética, testes simultâneos de três fases,e desmagnetização automatizada para fluxos de trabalho de linha de produção de alta produtividade e comissionamento.

XHZ1320A Teste de resistência de enrolamento portátil de 20 A DC

Para o sistema de energia, o transformador é o equipamento principal e a sua operação fiável a longo prazo é fundamental para a estabilidade e fiabilidade de todo o sistema.A medição da resistência de CC é um elemento de ensaio obrigatório para os produtos semiacabados, teste de fábrica do produto acabado, instalação, teste de entrega e manutenção preventiva por empresas de energia.Mal soldadura, ligações soltas, fios em falta e fios quebrados nas bobinas dos transformadores, bem como defeitos operacionais e perigos ocultos.

Para atender à demanda de medição rápida da resistência de corrente contínua, o XHZ1320A integra testes de assistência magnética, medição simultânea de três fases (Yn, Y, △),e desmagnetização automática num único instrumento portátilÉ a solução ideal para medir a resistência de corrente contínua em grandes transformadores de potência.uma interface de menu em chinês/inglês, e cablagem única para testes completos de resistência de corrente contínua, o XHZ1320A oferece velocidade de teste rápida, alta precisão e um intervalo de medição ultra amplo.

Características fundamentais

Teste simultâneo em três fases:Suporta configurações de enrolamento Yn, Y e △ com cálculo automático da taxa de desequilíbrio trifásico, eliminando a necessidade de medições repetidas de uma única fase.

Tecnologia de Assistência Magnética:Reduz o tempo de saturação do enrolamento para grandes transformadores, reduzindo significativamente a duração do ensaio sem comprometer a precisão.

Desmagnetização incorporada:A função de desmagnetização automática elimina o magnetismo residual após o teste de CC, protegendo o desempenho do núcleo do transformador e o equipamento a jusante.

Análise de estabilidade:Calcula automaticamente as taxas de alteração da resistência em intervalos de 5S, 15S e 30S, ajudando os operadores a verificar a estabilidade dos dados e a evitar leituras errôneas.

Proteção integral:Dispõe de proteção anti-EMF, detecção de quebra de fios e proteção contra falhas de energia para garantir a segurança do operador e a integridade do instrumento.

Gestão de dados:Armazenamento integrado para 200 registos de ensaio com suporte ao armazenamento em massa USB (FAT/FAT32); impressora térmica integrada para geração de relatórios no local.

Display industrial de 7 polegadas:Ecrã sensível ao toque de alta resolução 1024×600, em cores reais, com controle de jog dial para uma confortável interação homem-máquina em condições de campo.

Especificações técnicas

Corrente de saída	Fase única: 20A, 10A, 5A, 1A, 0,1A, 10mA, < 1mA Três fases: 10A+10A, 5A+5A, 1A+1A, 0.1A+0.1A
Faixa de medição	Fase única: 0,5mΩ~25kΩ (multi-range)
Precisão	± ((Lectura × 0,2% + 2 palavras)
Fornecimento de energia	AC220V±10%, 50/60Hz
Temperatura de funcionamento	-10°C ∼50°C
Umidade relativa	< 90%, não condensante
Dimensões	400 × 315 × 223 mm
Peso	9 kg
Exibição	7.0" ecrã LCD a toque colorido, 1024×600 Resolução
Armazenamento interno	200 registos (expansíveis via USB)

Layout do painel

Terminais de alta tensão	Conectar às buchas laterais de alta tensão do transformador (A, B, C, O)
Terminais de baixa tensão	Conectar às buchas laterais de baixa tensão do transformador (a, b, c, o)
Ecrã sensível ao toque	7Display de 0,0" com resolução de 1024×600, com toque total
Jog Dial Control	Volante de um botão para todas as funções dos instrumentos
Terminal terrestre	Deve ser solidamente aterrado; remover tinta ou ferrugem do ponto de aterramento
Alimentação/desligação	Pressione e segure durante aproximadamente 2 segundos para iniciar
Impressora térmica	Impressora integrada para a geração de relatórios de ensaio no local
Interface USB	Disco flash USB externo (FAT/FAT32); não deve ser removido durante a transferência de dados

XHZ1320A

Perguntas Frequentes

Q1: Que configurações de enrolamento são suportadas pelo ensaio de três fases?

O XHZ1320A suporta configurações de enrolamento Yn (estrela com neutro), Y (estrela sem neutro) e △ (delta).Para enrolamentos Y e △O instrumento calcula automaticamente a taxa de desequilíbrio trifásico para todas as configurações,simplificação dos relatórios de AQ/CQ para os fabricantes de transformadores.

P2: Como a tecnologia de assistência magnética melhora a eficiência dos testes?

O assistente magnético aplica uma corrente auxiliar controlada para pré-saturar o núcleo do transformador.reduzir drasticamente o tempo necessário para que a corrente de ensaio de CC se estabilize ao medir transformadores de grande potência com enrolamentos de alta indutividade. This is particularly valuable in manufacturing QA environments where throughput is critical — reducing per-unit test time by up to 60% compared to conventional DC resistance testers without compromising measurement accuracy.

P3: É necessária a desmagnetizar automática após os testes de resistência de corrente contínua?

Sim, os testes de resistência de CC magnetizam o núcleo do transformador, o que pode causar ondas de corrente após a realimentação, interferindo nos testes de diagnóstico subsequentes,e potencialmente danificar equipamentos ligadosO XHZ1320A inclui uma função de desmagnetizar automática incorporada com níveis de corrente selecionáveis (1A, 5A, 10A) que elimina sistematicamente o magnetismo residual.A barra de progresso fornece feedback em tempo real e completa automaticamente, sem necessidade de intervenção manual.

Q4: Que medidas de segurança estão integradas no instrumento?

O XHZ1320A possui várias camadas de proteção: a proteção anti-EMF protege o instrumento quando as cargas indutivas são descarregadas;Detecção de quebra de fio alerta imediatamente os operadores sobre condições de circuito aberto nos condutores de ensaioA proteção contra falhas de alimentação garante a preservação dos dados de ensaio em caso de interrupção da alimentação da rede.e o instrumento fornece avisos visuais para condições de aterragem inadequadas.

Q5: Que capacidades de gestão e exportação de dados fornece o testador?

O instrumento armazena internamente até 200 registos de ensaio, cada um dos quais contém parâmetros completos de ensaio, incluindo a configuração do enrolamento, a posição da torneira, a corrente de ensaio, os valores de resistência medidos,valores compensados por temperatura, análise de estabilidade 5S/15S/30S e taxa de desequilíbrio de três fases.Os dados podem ser impressos diretamente através da impressora térmica integrada ou exportados para uma unidade flash USB (formato FAT/FAT32) para transferência para sistemas de informação baseados em PC. A interface de consulta de registro suporta navegação, visualização, exclusão e exportação seletiva de dados de teste armazenados.
