I. Descrição
XHSB505DS instrumento de identificação de cabos em corrente, também conhecido por instrumento de identificação de cabos, instrumento de identificação de cabos multifunção e instrumento inteligente de identificação de cabos,É concebido para os engenheiros de cabos de alimentação e os trabalhadores de cabos para resolver os problemas técnicos de identificação de cabosO utilizador pode identificar com precisão um dos cabos-alvo entre os múltiplos cabos através do instrumento, de modo a evitar serrar acidentalmente os cabos em funcionamento e causar acidentes graves.A identificação do cabo começa com a operação em ambas as extremidades do caboEste instrumento foi concebido com a tecnologia PSK combinada com algoritmos precisos.Não importa quão confiável seja a memória do pessoal no localEste produto também tem as funções de identificação de cabo em corrente, identificação de cabo de falha de energia, teste de corrente AC,e ensaio de tensão ACÉ constituído por um transmissor, uma pinça de corrente transmissora, um receptor e uma pinça de corrente flexível receptor.

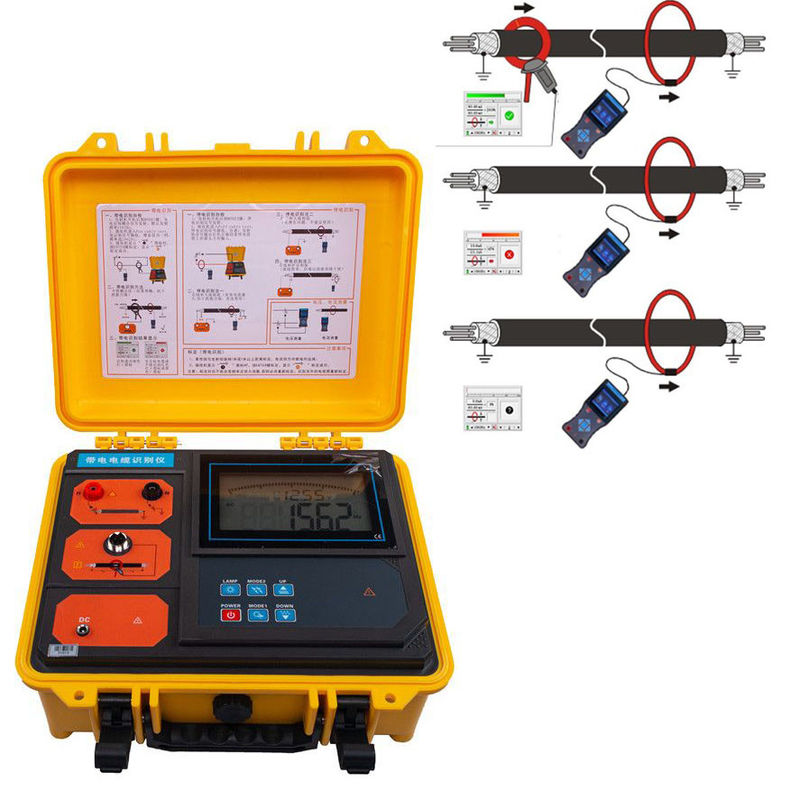

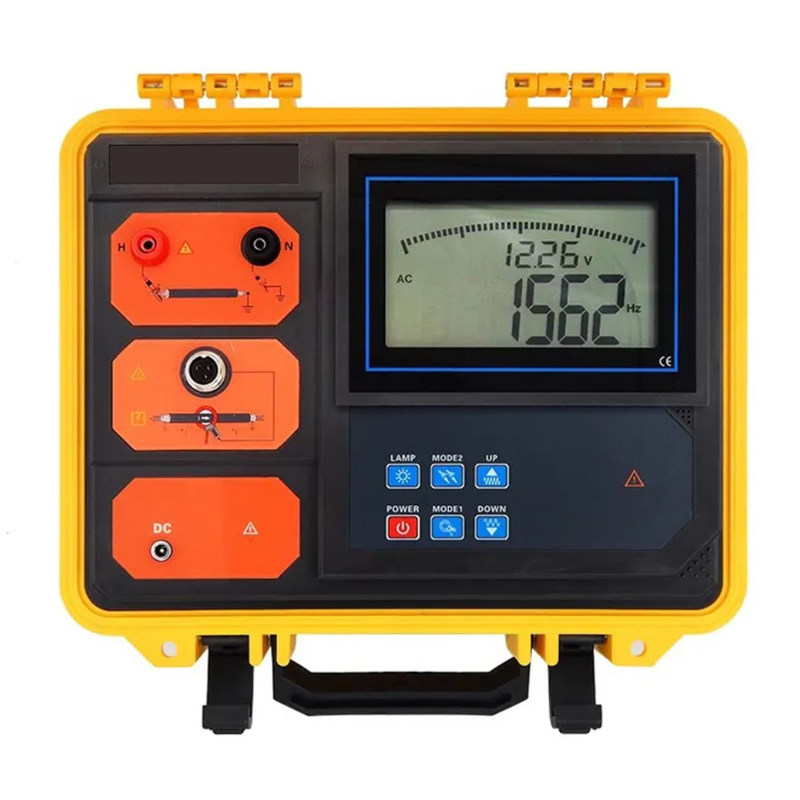

Transmissor:Ele transmite sinais para o cabo alvo durante a identificação de cabos de energia ativa e cabos de desligamento.e protecção automáticaO transmissor adota um design de caixa de ferramentas especial integrado, utiliza plástico de polipropileno como matéria-prima e adiciona novos preenchimentos compósitos para moldagem por injecção de uma só vez.rigidez, dureza, resistência ao desgaste, resistência ao calor e desempenho de isolamento.luz de fundo branca, e a indicação dinâmica do sinal de emissão, que é clara de um olhar.
Grampos de transmissãoQuando o cabo vivo é identificado, a pinça transmissora acopla o sinal do transmissor ao cabo alvo.O sinal de transmissão flui na direção indicada pela seta na pinça de transmissão.
Durante a identificação viva:usar pinças para acoplar correntes de pulso de saída, emitir quatro frequências: 625Hz, 1562Hz, 2500Hz, 10kHz, acoplar ao cabo alvo (o cabo alvo é um cabo blindado de três núcleos) através do transmissor,e injetar pulsos compostos no núcleo do cabo sinal de corrente, a corrente de pulso gera um campo eletromagnético em torno do cabo de destino para o receptor e a pinça de corrente flexível para detectar e identificar; porque a corrente de pulso é direcional,A detecção também é direcional..
Quando a identificação da falha de alimentação:A corrente de pulso de saída conectada diretamente é usada para injetar o sinal de corrente de codificação de pulso no núcleo do cabo.Esta corrente gera um campo eletromagnético em torno do cabo alvo para o receptor e pinça de corrente flexível para detectar, decodificar e identificar; porque a corrente tem directividade, então a detecção também é direcional.
Receptor:É um dispositivo portátil, tela LCD colorida de 3,5 polegadas, microprocessador de alta velocidade, combinado com algoritmos precisos, para identificar e decodificar o sinal de corrente do transmissor,com uma tensão de saída superior a 50 V,. Exquisita e intuitiva; exibição dinâmica de barras de escala de cores, clara num olhar, marca de verificação de identificação de cabo bem sucedida, marca de verificação de cabo não-alvo,pode identificar rapidamente e automaticamente o cabo alvoAo mesmo tempo, a faixa de tensão testável é AC 0,00V ~ 600V (50Hz / 60Hz), a faixa de corrente AC mensurável é AC 0,00A ~ 5000A (50Hz / 60Hz) e a frequência de corrente mensurável é 45Hz ~ 70Hz.
Grampos de corrente flexíveis:É uma bobina Rockwell com excelente capacidade de rastreamento transitório, pode identificar rapidamente a corrente de código de pulso gerada pelo transmissor,e é adequado para cabos grossos ou condutores de forma irregularO diâmetro interno da mandíbula é de cerca de 200 mm, e pode prender cabos abaixo de Φ200 mm, sem desconectar o circuito testado, medição sem contacto, segura e rápida.
Nota especial:Este instrumento de identificação de cabos tem funções de identificação de cabos em funcionamento e de identificação de cabos com falha de alimentação.É estritamente proibido conectar-se ao cabo ao vivo. A identificação do cabo vivo só é aplicável a cabos blindados de três núcleos.e a direção do sinal de entrada deve ser consistente.
II. Especificações técnicas
- Condições de base e condições de trabalho
| Influência |
Linha de base |
Trabalhando |
Observações |
| Temperatura ambiente |
23°C±1°C |
-10°C ∼40°C |
/ |
| Umidade ambiental |
40% ∼ 60% |
< 80% |
/ |
| Voltagem e frequência de corrente medidas |
50 Hz±1 Hz |
45 Hz ~ 70 Hz |
Ao ensaiar tensão e corrente |
| Tensão de funcionamento do receptor |
7.4V±0,5V |
7.4V±1V |
/ |
| Tensão de funcionamento do transmissor |
11.1V±0,5V |
11.1V±1,5V |
/ |
| Campo elétrico externo, campo magnético |
Deve ser evitado |
| Localização do cabo em ensaio |
O cabo sob teste está no centro geométrico aproximado da pinça de corrente flexível |
- Especificações do transmissor
| Função |
Transmitir um sinal de corrente de frequência de pulso composto, exibir a tensão da bateria restante e indicar dinamicamente o estado da transmissão |
| Pfornecimento de água |
11.1V Bateria de lítio recarregável de grande capacidade, totalmente carregada e funcionando continuamente durante cerca de 8 horas |
| OMétodo de saída |
Combinação do calibre durante o reconhecimento de ligação; saída direta durante o reconhecimento de desligação |
| Frequência de transmissão |
625Hz, 1562Hz, 2500Hz, 10KHz (quando a identificação eletrificada), pressione as teclas de seta para cima e para baixo para ajustar a frequência de transmissão |
| Voltagem de pulso |
500 V (quando for detectada uma falha de alimentação) |
| Corrente de pulso |
Máximo 5A (dependendo do tamanho da resistência do circuito) |
| Frequência do pulso |
1 vez/segundo |
| Largura do pulso |
2 ms |
| Diâmetro interno da pinça de lançamento |
φ120 mm |
| Comprimento da linha de ensaio |
3 metros, com pinças de jacaré, 1 vermelho e preto cada. |
| Tamanho da pinça de arranque |
Comprimento, largura e espessura 300 mm × 175 mm × 50 mm |
| Diâmetro interno da pinça de lançamento |
φ120 mm |
| Comprimento do fio da pinça de arranque |
2 m |
| Tamanho do alfinete de solo |
Comprimento, largura e espessura 225 mm × 100 mm × 10 mm |
| Tamanho do transmissor |
320 mm × 275 mm × 145 mm |
| Tamanho da pinça de arranque |
Comprimento, largura e espessura 300 mm × 175 mm × 50 mm |
| Modo de exibição |
Grande LCD exibe a tensão restante da bateria em tempo real, com luz de fundo |
| Tamanho do LCD |
Comprimento e largura 128 mm × 75 mm; área de exibição 124 mm × 67 mm |
| Tamanho da embalagem |
Comprimento, largura e altura 400 mm × 245 mm × 335 mm |
| Temperatura de funcionamento |
-10°C ∼40°C |
| Condições de armazenagem |
-20°C~50°C,≤95%RH, sem condensação |
| Controle da luz de fundo |
Sim, luz de fundo branca |
| Temperatura de funcionamento |
-10°C ∼40°C |
| Condições de armazenagem |
-20°C~50°C,≤95%RH, sem condensação |
| Qualidade do instrumento |
Transmissor 2,5 kg; pinça transmissora 1,08 kg; massa total 4,4 kg (incluindo o receptor) |
| BPotência arterial |
Quando a tensão da bateria for inferior a 9,65 V, o ícone de baixa tensão da bateria é exibido para lhe lembrar de carregar a bateria; quando a tensão da bateria for inferior a 9,5 V,O dispositivo desliga-se automaticamente |
| CHarger. |
12Carregador de corrente contínua de 6 V |
| Porta de carregamento |
Porta de carregamento redonda, logotipo DC |
| Compressor |
O transmissor adota um design de caixa de ferramentas especial integrado e a caixa pode suportar uma pressão de cerca de 200 kg |
| Resistir à tensão |
AC 3700V/rms (antes da parte superior e inferior da caixa de instrumentos) |
|
Propriedades eletromagnéticas
|
IEC 61326 (EMC) |
| IEC61010-1 ((CAT III 300V,CAT IV 150V, Nível de poluição 2) |
- Especificações do receptor
| Função |
Identificação de cabos em corrente corrente, identificação de cabos com falha de alimentação; medição de tensão, corrente e frequência AC |
| fonte de alimentação |
7Bateria de lítio recarregável de grande capacidade de.4V, interface de carregamento USB, totalmente carregada e trabalho contínuo durante cerca de 6 horas |
| Corrente nominal |
Cerca de 300mA no máximo |
| Modo de exibição |
3Display LCD a cores reais de 0,5 polegadas, indicação do ícone de cores |
| Calibração do sinal |
Sim, calibrar o sinal transmitido. A percentagem actual entre o sinal recebido e o sinal transmitido é entre 75% e 135% do valor de calibração,que é uma das condições para uma identificação bem sucedida |
| Após a calibração, a frequência de ensaio e a ampliação não podem ser alteradas, caso contrário, será necessário recalibrá-la; diferentes cabos precisam ser recalibrados ao ensaiar cabos diferentes. |
| Reconhecimento de direcção |
Sim, a pinça transmissora, a pinça receptor e o sinal de carga devem estar na mesma direção, o que é uma das condições para uma identificação bem sucedida. |
| Identificação do cabo com êxito |
Ícone de marca verde indica (√) |
| Cabos não-alvo |
Ícone cruzado vermelho-laranja indica (×) |
| Tamanho do receptor |
Comprimento, largura e espessura 207 mm × 101 mm × 45 mm |
| Grampos de corrente flexíveis |
O comprimento é de cerca de 630 mm, o diâmetro do fio é de 6 mm ou 12,5 mm |
| Diâmetro interno da bobina |
φ200 mm (diâmetro maior pode ser personalizado de acordo com as necessidades) |
| Comprimento do chumbo |
Comprimento do cabo da pinça de corrente flexível: 2 m |
| Linha de ensaio de tensão |
1 m de comprimento (1 para vermelho e preto) |
| âmbito do ensaio |
Reconhecimento de falha de alimentação: a bobina pode detectar sinais de pulso com uma resistência de circuito de 0Ω10kΩ; quando a resistência de circuito de detecção é de 10kΩ,A bateria do transmissor deve ser garantida acima de 11V (geralmente pode atingir um comprimento de cabo de 0-10 quilómetros), principalmente por resistência de aterragem e resistência de fio) |
| Identificação em tempo real: a bobina pode detectar sinais de pulso com uma resistência de circuito de 0Ω~200Ω; quando a resistência de circuito de detecção é de 200Ω,A bateria do transmissor deve ser garantida acima de 11V (geralmente pode atingir um comprimento de cabo de 0-5 quilómetros), principalmente por resistência de aterragem e resistência de fio) |
| Faixa de medição |
Voltagem AC: 0,00V ≈ 600V ((50Hz/60Hz) |
| Corrente AC:: 0,00A ∼5000A ((50Hz/60Hz) |
| Frequência de corrente: 45 Hz ~ 70 Hz |
| Precisão |
Voltagem AC: ± 2% ± 3dgt |
| Corrente AC: ± 2% ± 3dgt |
| Frequência de corrente: ± 2% ± 3dgt |
| Signo de identificação |
Amplitude do sinal colorido e exibição digital |
| Taxa de detecção |
Aproximadamente 1 vez/seg |
| Ajuste de ganhos |
Na interface de teste, pressione as teclas de seta esquerda e direita para ajustar a ampliação do sinal, a barra de amplitude do sinal está em 10 ~ 100, o melhor |
| Controle da luz de fundo |
Na interface de seleção de função de inicialização, pressione as teclas de seta para cima e para baixo para ajustar o brilho da luz de fundo LCD |
| Desligamento automático |
Cerca de 30 minutos após a energia ligada, o medidor irá desligar automaticamente para reduzir o consumo de bateria |
| tensão da bateria |
Quando a tensão da bateria é inferior a 6,5V, o ícone de baixa tensão da bateria é exibido, lembrando a carregar a bateria |
| carregador |
Carregador de corrente contínua de 9 V |
| Porta de carregamento |
Porta de carregamento USB |
| Temperatura e umidade de trabalho |
-10°C-40°C; abaixo de 80%Rh |
| Temperatura e umidade de armazenamento |
-10°C~50°C,≤95%RH, sem condensação |
| Peso do receptor |
Grampos de corrente 172g; receptor 370g (com bateria) |
| Resistir à tensão |
AC2000V/rms (antes das extremidades dianteira e traseira da carcaça) |
| Adequado para os regulamentos de segurança |
IEC61010-1 CAT III 600V, IEC61010-031, IEC61326, grau de poluição 2 |
