🎯 Projetado para Equipes Profissionais de Teste e Comissionamento de Cabos
🔬 Engenheiros de Teste e ComissionamentoIdentificação digital automatizada com verificação de visto verde/X vermelho elimina erros humanos
📊 Departamentos de ManutençãoIdentificação de cabo + medição de tensão/corrente CA combinadas em um único instrumento
🏭 Especialistas em Cabos IndustriaisBobina Rogowski flexível para condutores grossos e de formato irregular de até 200 mm
Visão Geral do Produto
O Identificador Inteligente de Cabos XHSB505DS é um instrumento profissional de próxima geração que combina tecnologia PSK (Phase Shift Keying) com algoritmos precisos para identificação automatizada e à prova de erros de cabos. Ao contrário dos identificadores convencionais baseados em ponteiro analógico, o XHSB505DS possui uma tela LCD colorida de 3,5 polegadas com decodificação inteligente que verifica automaticamente se um cabo é o alvo — exibindo um visto verde (√) para identificação bem-sucedida ou uma cruz vermelho-laranja (*) para cabos não alvo. Isso elimina a ambiguidade da interpretação manual do ponteiro típica de identificadores tradicionais.
Projetado para engenheiros de teste e comissionamento de cabos de energia que exigem precisão e eficiência, o XHSB505DS integra três instrumentos em um: um identificador de cabo energizado, um identificador de cabo desenergizado e uma ferramenta de medição de tensão/corrente/frequência CA. A braçadeira receptora flexível de bobina Rogowski acomoda cabos de até 200 mm de diâmetro, incluindo condutores de formato irregular, enquanto a transmissão multifrequência (625 Hz, 1562 Hz, 2500 Hz, 10 kHz) garante detecção confiável de sinal em diversos tipos de cabos e condições de campo.
🔍 O que Torna o XHSB505DS Diferente: Ao contrário dos identificadores de cabos convencionais que exigem que os operadores interpretem manualmente os balanços de ponteiro analógico — um processo subjetivo propenso a erros em condições de campo — o XHSB505DS usa tecnologia PSK com algoritmos inteligentes para verificação digital automatizada. O LCD colorido de 3,5 polegadas exibe um visto verde claro ou uma cruz vermelha, eliminando qualquer adivinhação. Além disso, é o único identificador de cabos em sua classe que combina identificação de cabos com medição de tensão CA (0~600V), corrente CA (0~5000A) e frequência — tornando-o um verdadeiro instrumento multifuncional para equipes de teste profissionais que precisam de mais do que apenas identificação de cabos.
Especificações Principais
Número do Modelo
XHSB505DS
Tecnologia
PSK (Phase Shift Keying) com Algoritmos Inteligentes
Frequências de Transmissão
625 Hz, 1562 Hz, 2500 Hz, 10 kHz (Ajustável)
Tensão de Pulso (Desligado)
500V
Corrente de Pulso
Máx. 5A (dependendo da resistência do loop)
Frequência de Pulso
1 vez/seg, Largura do Pulso: 2ms
Potência do Transmissor
Bateria de lítio recarregável de 11,1 V, ~8 horas de autonomia
Display do Receptor
LCD colorido verdadeiro de 3,5 polegadas
Diâmetro da Bobina Flexível
φ200 mm (bobina Rogowski, maior personalizável)
Braçadeira de Transmissão
φ120 mm
Especificações do Transmissor
| Parâmetro | Especificação |
|---|
| Fonte de Alimentação | Bateria de lítio recarregável de alta capacidade de 11,1 V, ~8h de operação contínua |
| Método de Saída | Acoplamento de pinça (energizado); Saída direta (desligado) |
| Frequências de Transmissão | 625 Hz, 1562 Hz, 2500 Hz, 10 kHz (ajustável por tecla de seta) |
| Tensão de Pulso | 500V (modo de reconhecimento de desligamento) |
| Corrente de Pulso | Máx. 5A (dependente da resistência do loop) |
| Frequência / Largura do Pulso | 1 vez/seg / 2ms |
| Display | LCD grande com tensão da bateria em tempo real, luz de fundo branca |
| Dimensões | 320 * 275 * 145 mm; Caixa suporta ~200 kg de pressão |
| Segurança | Suporta AC 3700V/rms; IEC61326 (EMC); IEC61010-1 (CAT III 300V, CAT IV 150V) |
| Condições de Operação | -10℃ ~ 40℃; Umidade <80% |
Especificações do Receptor
| Parâmetro | Especificação |
|---|
| Funções | Identificação de cabo energizado e desenergizado; Medição de tensão, corrente e frequência CA |
| Display | LCD colorido verdadeiro de 3,5 polegadas, indicação de ícone colorido |
| Fonte de Alimentação | Bateria de lítio recarregável de 7,4 V, carregamento USB, ~6h de autonomia |
| Calibração do Sinal | Sim — 75%~135% do valor de calibração = condição de ID válida |
| Reconhecimento de Direção | Sim — direção correspondente necessária para identificação bem-sucedida |
| Verificação | Visto verde (√) = cabo alvo; Cruz vermelho-laranja (*) = não alvo |
| Faixa de Tensão CA | 0,00V ~ 600V (50Hz/60Hz), precisão ±2%±3dgt |
| Faixa de Corrente CA | 0,00A ~ 5000A (50Hz/60Hz), precisão ±2%±3dgt |
| Faixa de Frequência | 45Hz ~ 70Hz, precisão ±2%±3dgt |
| Braçadeira de Corrente Flexível | Bobina Rogowski, φ200 mm de diâmetro interno, cabo de 2m |
| Taxa de Detecção | ~1 vez/seg com ajuste de ganho (barra de amplitude de 10~100) |
| Faixa de ID Desligado | Resistência do loop 0Ω~10kΩ (até ~10 km de cabo, dependendo do aterramento) |
| Faixa de ID Energizado | Resistência do loop 0Ω~200Ω (até ~5 km de cabo, dependendo do aterramento) |
| Segurança | IEC61010-1 CAT III 600V; IEC61010-031; IEC61326; Grau de poluição 2 |
| Condições de Operação | -10℃ ~ 40℃; Umidade <80% |
Componentes do Sistema

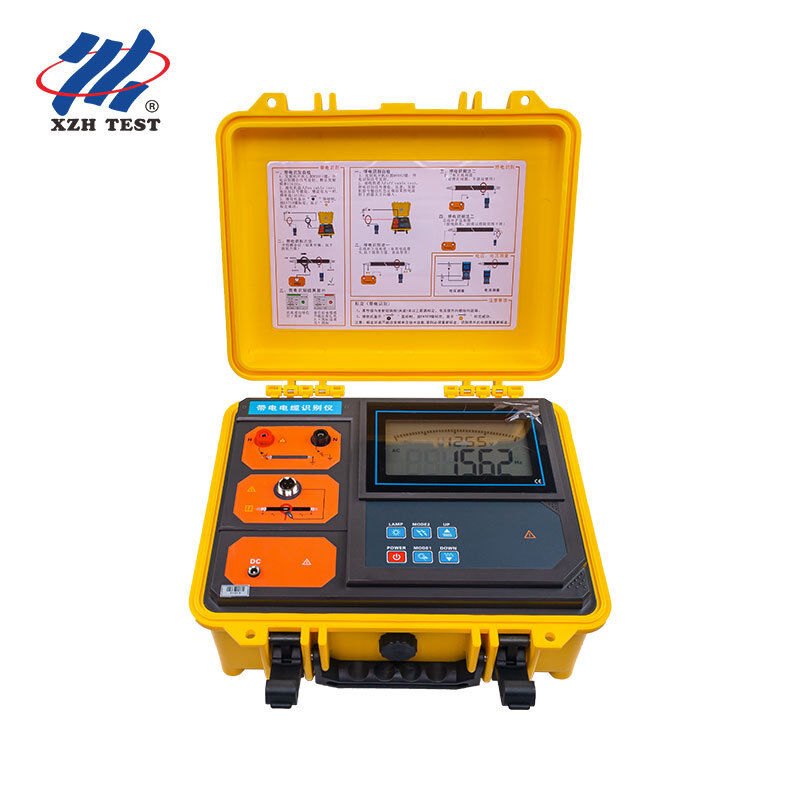

- Transmissor: Design de caixa de ferramentas integrado com carcaça de polipropileno, resistência a 200 kg de pressão, LCD grande com status da bateria em tempo real e indicação de transmissão dinâmica
- Braçadeira de Transmissão: Mandíbula de φ120 mm, acoplamento direcional para injeção de sinal de cabo energizado, cabo de 2m
- Receptor: Portátil, LCD colorido de 3,5 polegadas, microprocessador de alta velocidade com algoritmos PSK, calibração de força do sinal, verificação automatizada de visto verde / cruz vermelha
- Braçadeira de Corrente Flexível: Bobina Rogowski com φ200 mm de diâmetro interno, excelente rastreamento de transientes para detecção de código de pulso, medição sem contato — segura e rápida
Principais Recursos
- Tecnologia PSK com algoritmos inteligentes para identificação digital automatizada de cabos — elimina erros de interpretação manual
- LCD colorido de 3,5 polegadas com visto verde (√) para cabos alvo e cruz vermelha (*) para não alvo — resultados imediatos e inequívocos
- Transmissão multifrequência: 625 Hz, 1562 Hz, 2500 Hz, 10 kHz — ajustável para detecção ideal em tipos e condições de cabos
- Medição integrada de tensão CA (0~600V), corrente CA (0~5000A) e frequência (45~70Hz) — três instrumentos em um
- Bobina Rogowski flexível (φ200 mm) para cabos grossos e condutores irregulares sem desconectar circuitos
- Recurso de calibração de sinal garante identificação confiável com validação de tolerância de 75%~135%
- Reconhecimento de direção aumenta a precisão — transmissor, braçadeira receptora e sinal devem estar alinhados direcionalmente
- Caixa de ferramentas transmissora robusta suporta 200 kg de pressão; Classificação de resistência AC 3700V/rms
- Carregamento USB para receptor, carregamento DC 12,6V para transmissor — sistema de bateria dupla com proteção contra bateria fraca
Princípio de Funcionamento
Identificação de Cabo Energizado (Método de Acoplamento de Pinça): O transmissor acopla um sinal de corrente de pulso composto na frequência selecionada (625 Hz ~ 10 kHz) através da braçadeira de transmissão no cabo blindado trifilar alvo. A corrente de pulso gera um campo eletromagnético direcional ao redor do cabo, que é detectado pela bobina Rogowski flexível e decodificado pelo algoritmo PSK do receptor. O processador inteligente do receptor verifica a calibração do sinal (75%~135% do valor transmitido), a consistência da direção e a correspondência de frequência antes de exibir a confirmação de visto verde.
Identificação de Cabo Desenergizado (Método de Conexão Direta): O transmissor emite um sinal de corrente codificado por pulso de 500V diretamente no núcleo do cabo através de cabos de teste. A corrente codificada gera um campo eletromagnético ao longo do comprimento do cabo. A bobina flexível do receptor detecta, decodifica e identifica o cabo alvo através do algoritmo PSK inteligente, com resultados claramente exibidos no LCD colorido.
⚠️ Notas Importantes de Segurança:
Identificação sem desligamento: Estritamente proibido conectar a cabos energizados. Identificação energizada: Aplicável apenas a cabos blindados trifilares. Não misture braçadeiras de transmissão e recepção. A direção do sinal de entrada deve ser consistente. A blindagem do cabo em ambas as extremidades deve estar bem aterrada para o método de acoplamento.
Perguntas Frequentes
P1: Para quem o XHSB505DS foi projetado e como ele difere dos identificadores de cabos básicos?
O XHSB505DS foi projetado para engenheiros profissionais de teste e comissionamento de cabos, departamentos de manutenção industrial e equipes de utilidades que precisam de mais do que simples identificação de cabos. Ao contrário dos identificadores básicos baseados em ponteiro analógico (como o XHSB505B) que exigem interpretação manual subjetiva, o XHSB505DS usa algoritmos inteligentes PSK com verificação automatizada de visto verde/X vermelho — eliminando toda ambiguidade e erro humano. Ele também combina de forma exclusiva três instrumentos em um: identificador de cabo + medidor de tensão CA (0~600V) + medidor de corrente CA (0~5000A), tornando-o a escolha para equipes que precisam de capacidades abrangentes de teste de campo.
P2: O que é a tecnologia PSK e por que ela melhora a precisão da identificação de cabos?
PSK (Phase Shift Keying) é uma técnica de modulação digital que codifica dados em mudanças de fase do sinal transmitido. No XHSB505DS, o transmissor gera um sinal de pulso precisamente codificado que o receptor pode reconhecer e decodificar de forma exclusiva através de algoritmos inteligentes. Ao contrário de sinais de pulso simples usados em identificadores analógicos que podem ser confundidos com ruído elétrico, o sinal codificado PSK fornece uma "impressão digital" digital única que reduz drasticamente os falsos positivos. O microprocessador do receptor verifica a correspondência de frequência, a amplitude do sinal (faixa de calibração de 75%~135%) e a consistência direcional antes de confirmar a identificação.
P3: Por que escolher a bobina Rogowski flexível em vez de uma braçadeira rígida tradicional?
A bobina Rogowski flexível oferece três vantagens principais: (1) Seu diâmetro de φ200 mm acomoda cabos grossos e condutores de formato irregular que não cabem em braçadeiras rígidas; (2) ela fornece excelente capacidade de rastreamento de transientes para os sinais codificados por pulso, garantindo captura precisa da forma de onda; (3) ela permite medição sem contato sem desconectar o circuito testado, melhorando significativamente a segurança de campo e a velocidade do fluxo de trabalho. A flexibilidade da bobina também a torna mais fácil de posicionar em valas de cabos congestionadas onde braçadeiras rígidas são impraticáveis.
P4: Este dispositivo pode realmente medir tensão e corrente CA além da identificação de cabos?
Sim. O receptor XHSB505DS inclui um conjunto completo de medição CA: tensão CA de 0,00V a 600V (50/60Hz), corrente CA de 0,00A a 5000A (50/60Hz) e frequência de 45Hz a 70Hz — tudo com precisão de ±2%±3dgt. Isso elimina a necessidade de carregar multímetros ou alicates amperímetros separados para o campo, otimizando o fluxo de trabalho de teste para equipes de comissionamento e manutenção.
P5: Quais são os comprimentos máximos de cabo que este dispositivo pode testar?
Para identificação de cabo desenergizado (conexão direta), o dispositivo pode detectar sinais de pulso com resistência de loop de até 10kΩ — tipicamente correspondendo a comprimentos de cabo de 0 a 10 quilômetros, dependendo principalmente da resistência de aterramento e da resistência do condutor do cabo. Para identificação de cabo energizado (método de acoplamento), a faixa de detecção suporta resistência de loop de até 200Ω — tipicamente 0 a 5 quilômetros. Em ambos os casos, a bateria do transmissor deve estar acima de 11V para desempenho ideal.
Sobre XZH TEST
XZH TEST é um fabricante profissional especializado em teste de cabos, detecção de falhas e soluções de diagnóstico para concessionárias de energia, empreiteiros elétricos e clientes industriais em todo o mundo. Com uma linha abrangente de produtos, incluindo identificadores inteligentes de cabos, localizadores de falhas e sistemas de diagnóstico, a XZH TEST fornece equipamentos de campo confiáveis e inovadores projetados para as aplicações profissionais mais exigentes.
Entre em contato conosco hoje mesmo para uma solução personalizada adaptada às suas necessidades de identificação e manutenção de cabos.
