🎯 Projetado para Equipes de Construção de Cabos que Exigem Verificação de Segurança Inteligente e Guiada por Voz
🔊 Equipes de Construção de CampoInstruções por voz + LCD guiam cada etapa, eliminando erros de procedimento sob pressão
📋 Equipes de Migração e Reparo de CabosDisparador duplo a 60° cria dois pontos de curto-circuito para verificação à prova de falhas
🛡️ Organizações com Foco em SegurançaModos de temporização + controle remoto mantêm os operadores completamente isolados durante a perfuração
Visão Geral do Produto

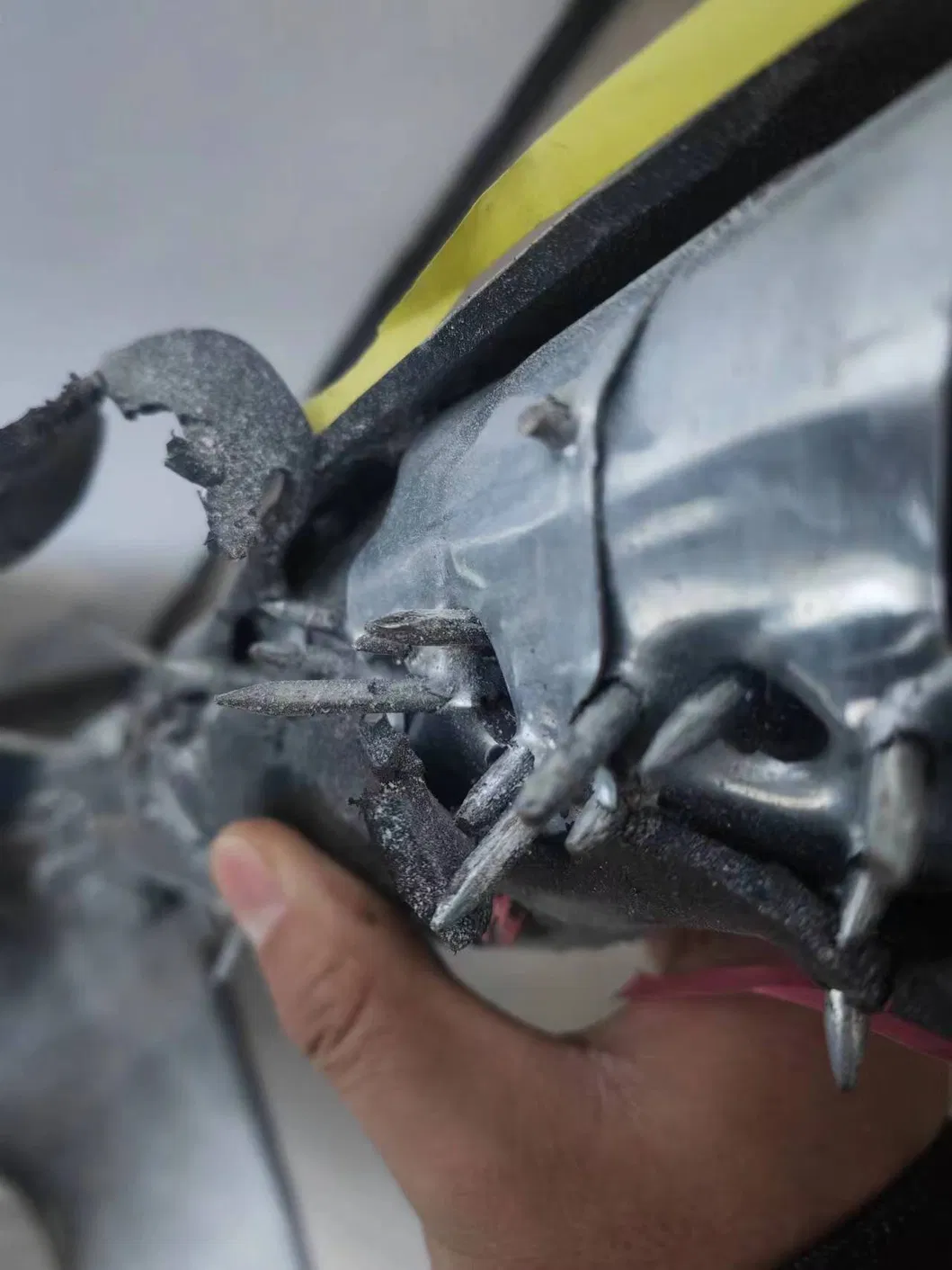

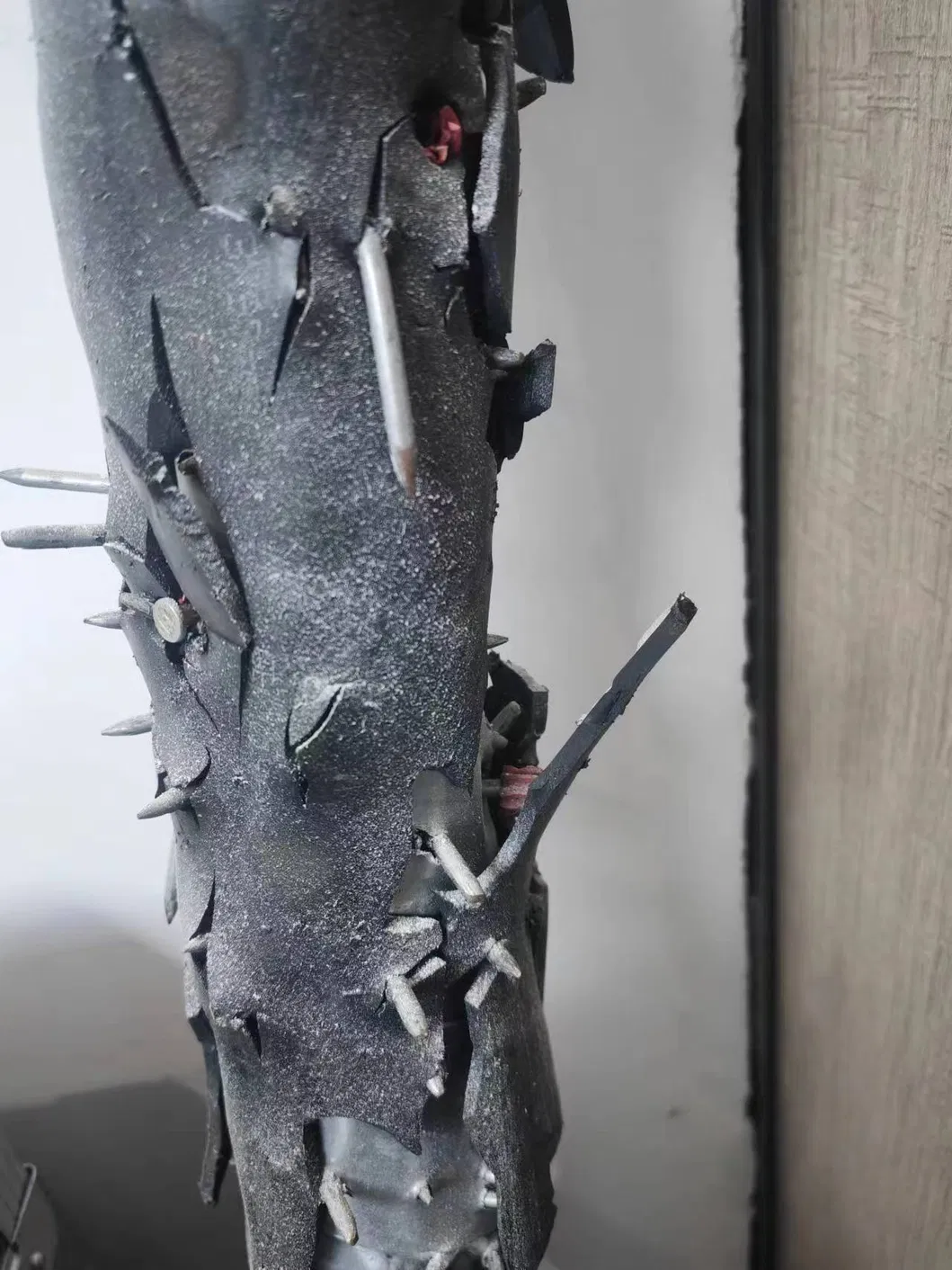

Todos os anos, em sistemas de energia, ocorrem acidentes com humanos devido ao corte manual de cabos energizados errados. O Espigador Inteligente de Cabos XHZS506YS elimina completamente esse risco. Usando um sistema de disparador duplo controlado remotamente, ele realiza a verificação destrutiva perfurando o cabo alvo — se o cabo estiver energizado, ele explodirá (confirmando o perigo) e, se estiver desenergizado, nenhuma reação ocorrerá (confirmando que é seguro cortar). Este é o único método absoluto para verificar o status do cabo antes de serrar.
No trabalho de construção, migração e reparo de cabos de energia, os operadores devem primeiro identificar o cabo alvo entre muitos. Embora os registros de projeto e os identificadores eletrônicos ajudem a determinar em qual cabo trabalhar, a confirmação absoluta final requer verificação física através de curto-circuito controlado — e o XHZS506YS fornece isso com inteligência guiada por voz, operação de modo duplo e isolamento completo do operador.
🔍 XHZS506YS vs XHZS506S — Inteligente vs Básico: O XHZS506YS possui um display LCD mostrando o conteúdo da operação e o processo de controle, instruções por voz para orientação passo a passo, botões de Confirmar (OK) e Selecionar para seleção de modo e modo de temporização para perfuração automática com atraso de 10 segundos. O XHZS506S oferece a mesma segurança central de disparador duplo com operação simples de luz indicadora. Escolha o XHZS506YS quando sua equipe se beneficiar de orientação por voz e confirmação visual do processo.
⚠️ Avisos de Segurança Importantes — Leia Antes de Operar
1. Estritamente proibido testar sem acionamento de prego e cartuchos vazios — risco de quebra da agulha e lesão.
2. Estritamente proibido testar sem munição — risco de quebra do percussor.
3. Estritamente proibido usar munição e pregos vivos, ou perfurar no ar — risco de lesão.
4. Quando o cabo for perfurado, o corpo do disparador deve ser aterrado de forma confiável.
5. O ângulo entre os disparadores duplos NÃO DEVE SER DE 120° — preferencialmente 60°.
6. Este equipamento é exclusivamente para perfuração de cabos. Qualquer outro uso é por sua conta e risco.

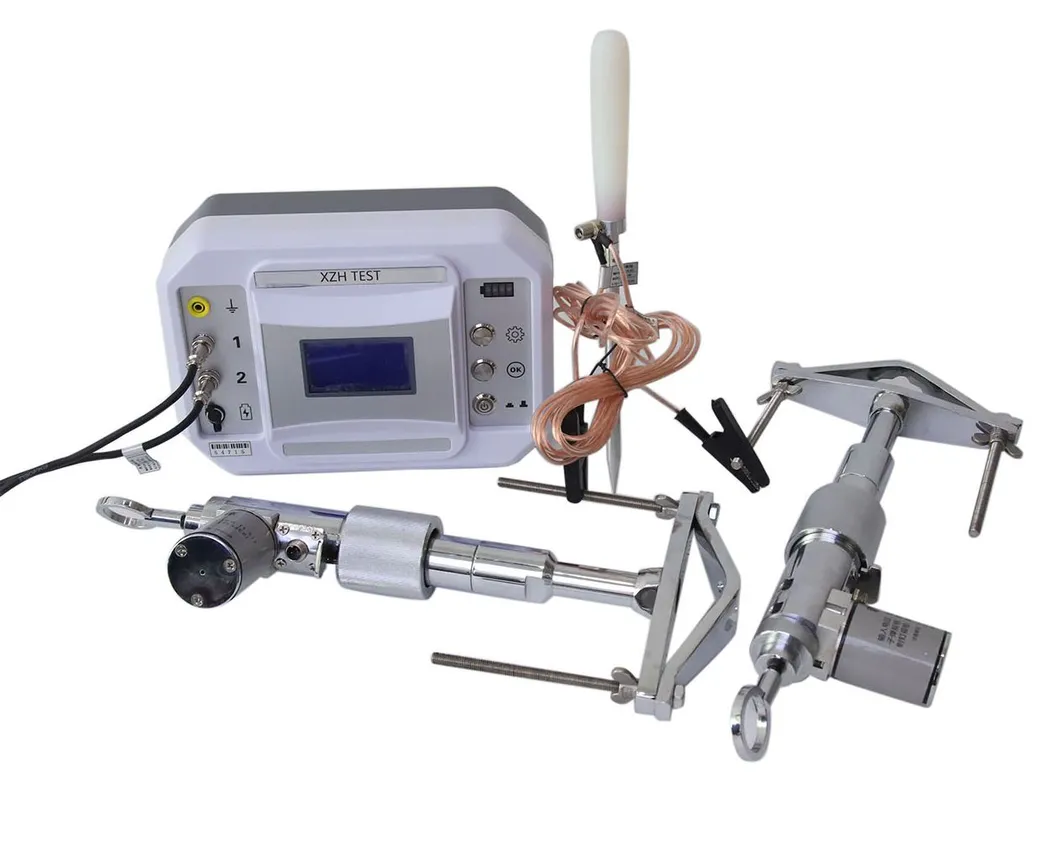

Especificações Técnicas
Número do Modelo
XHZS506YS
Corpos do Disparador
2 Corpos de Espigamento (Disparador Duplo)
Interface de Controle
Display LCD + Instruções por Voz + Botões Confirmar/Selecionar
Modos de Operação
Controle Remoto Manual + Modo Automático de Temporização
Controle Remoto
>10m, Capaz de Penetração de Parede
Comprimento da Linha de Controle
5 metros
Diâmetro da Fixação
φ30-150mm
Ângulo do Disparador
Não deve ser 120°, preferencialmente 60°
Potência de Trabalho
Carregamento AC 220V/50Hz; Bateria >10 Horas
Controlador
270×230×120mm, 2.5kg
Conjunto Completo
470×380×210mm, 15.5kg (Disparador Duplo)
Interface de Operação
| # |
Componente |
Função |
| 1 |
Aterramento |
Ponto de aterramento do instrumento — proteção de segurança |
| 2 |
Saída 1 |
Conexão ao corpo do disparador 1 |
| 3 |
Saída 2 |
Conexão ao corpo do disparador 2 |
| 4 |
Porta de Carregamento |
Porta de carregamento DC12V |
| 5 |
Interruptor de Alimentação |
Ligar/desligar a energia de trabalho |
| 6 |
Confirmar (OK) |
Tecla de confirmação da função de operação |
| 7 |
Selecionar |
Selecionar modo de trabalho (Remoto / Temporização) |
| 8 |
Indicador de Energia |
Exibição em tempo real do nível da bateria |
| 9 |
Tela LCD |
Exibe o conteúdo da operação e o processo de controle |

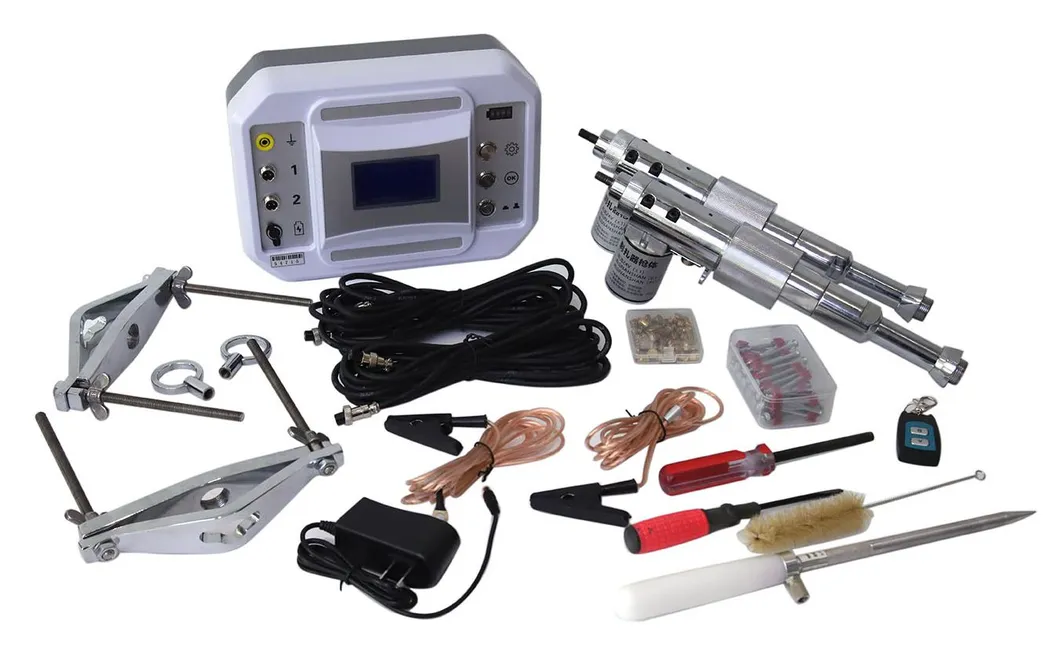

Componentes e Lista de Embalagem
| Item |
Quantidade |
Descrição |
| Controlador |
1 |
Gerencia a ação de perfuração de cabos com controle LCD + instruções por voz |
| Corpo do Disparador |
2 |
Dispositivo tipo pistão de baixa velocidade para perfuração de cabos |
| Controle Remoto |
1 |
Botão duplo (A/B) correspondente às Saídas 1/2 |
| Linha de Controle |
2 |
Conexão entre o controlador e os corpos dos disparadores |
| Fio Terra / Broca |
1/1 |
Aterramento de campo com broca para conexão confiável à terra |
| Cartuchos e Pregos |
1 conjunto |
S1 Vermelho (nível 5) 50 cartuchos + 50 pregos PS52C8 (padrão) |
| Ferramentas de Limpeza |
1 conjunto |
Chave de fenda, soquete, escova de tubo de ensaio para manutenção do disparador |
| Carregador |
1 |
Cabo de carregamento AC 220V/50Hz da caixa de controle |
Especificações dos Pregos
| Diâmetro do Cabo |
30mm |
40mm |
50mm |
60mm |
70mm |
80mm |
90mm |
100mm |
| Especificação do Prego |
PS27C8 |
PS37C8 |
PS47C8 |
PS52C8 |
Consulte a folha de especificações |
Seleção de Potência do Cartucho
| Cor |
Preto |
Azul |
Amarelo |
Vermelho |
Uso Recomendado |
| Nível de Potência |
Menor |
Pequeno |
Médio |
Grande (Nível 5) |
≤35kV: Amarelo / >35kV: Vermelho |
Configuração padrão: S1 Vermelho (nível de potência 5) 50 cartuchos + PS52C8 50 pregos.
Guia de Operação
Operação do Controlador — Dois Modos:
Controle Remoto Manual: Após instalar ambos os corpos do disparador, conectar o aterramento e ligar o controlador, pressione o botão Selecionar para escolher o modo "Controle Remoto", em seguida, pressione Confirmar (OK). Pressione os botões do controle remoto A e B seguindo as instruções por voz para perfurar o disparador 1 e o disparador 2, respectivamente.
Modo Automático de Temporização: Após a instalação, pressione Selecionar para escolher o modo "Temporização", em seguida, pressione Confirmar (OK). O controlador perfurará automaticamente o disparador 1 e o disparador 2 após um atraso de 10 segundos, permitindo que o operador se mova para uma distância segura.
Importante: Mantenha o pessoal e o controlador o mais longe possível dos corpos dos disparadores durante a perfuração. Gerencie o controle remoto com cuidado — uma vez que o fio de controle esteja conectado e o interruptor esteja ligado, o controle remoto pode acionar a perfuração a qualquer momento.
Principais Recursos
Display LCD com sincronização de instruções por voz fornece orientação operacional passo a passo
Design de disparador duplo cria dois pontos de curto-circuito — pelo menos um penetra o cabo de forma confiável
Operação de modo duplo: controle remoto manual + temporização automática (atraso de 10 segundos para evacuação segura)
Controle remoto sem fio (>10m, penetração de parede) + backup com fio de 5m para isolamento máximo do operador
Um ângulo de acionamento de prego de 60° (em vez de 120°) garante a penetração ideal de cabos trifásicos dispostos em formação de trevo.
Bateria de lítio integrada fornece mais de 10 horas de operação contínua com carregamento AC 220V/50Hz

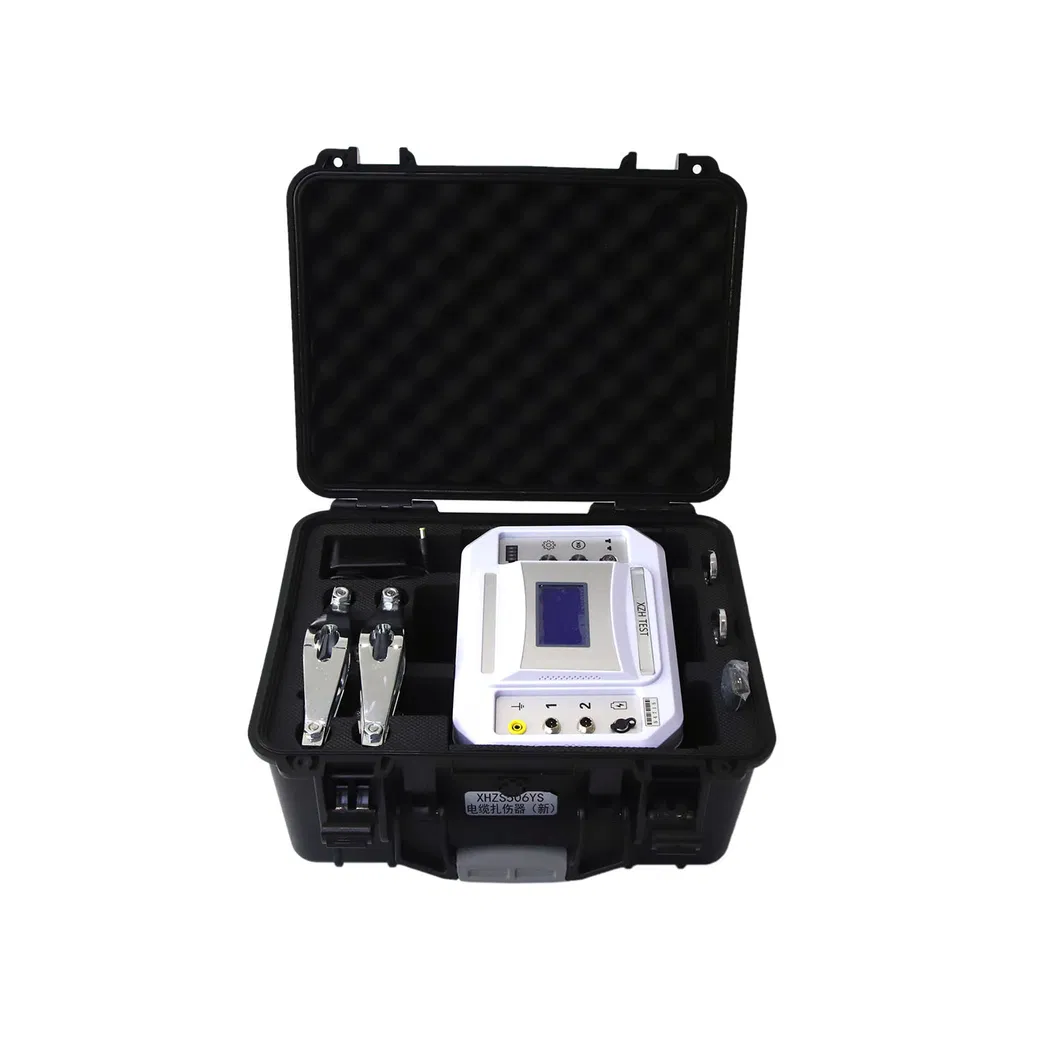

Conjunto completo compacto de 15,5 kg em maleta de transporte integrada para implantação em campo
Proteção contra sobrecorrente e curto-circuito protege a eletrônica do controlador e do disparador
Perguntas Frequentes
P1: Por que os disparadores duplos devem estar a 60° e nunca a 120°?
Cabos trifásicos são tipicamente dispostos em uma configuração triangular "em peça". A 60°, os dois disparadores se aproximam de ângulos complementares que maximizam a chance de perfurar fases diferentes, garantindo que pelo menos um prego crie um curto-circuito real. Se colocados a 120°, um disparador pode se alinhar com o espaço entre as fases e perder o condutor completamente. A disposição de 60° é projetada especificamente para a geometria de cabos trifásicos — sempre ajuste os disparadores a aproximadamente 60° para resultados confiáveis.
P2: Como o sistema de instruções por voz + LCD funciona em conjunto?
A tela LCD do controlador exibe o modo de operação atual, o status das Saídas 1 e 2, e o nível da bateria em tempo real. Simultaneamente, o sistema de instruções por voz fala as instruções em cada etapa — guiando o operador através da seleção de modo, confirmação de configurações e anunciando quando pressionar os botões remotos A e B. Este feedback de canal duplo (visual + áudio) reduz significativamente os erros de procedimento, especialmente em ambientes de construção barulhentos ou quando os operadores estão usando EPI pesado que limita a consciência do campo visual.
P3: Quais precauções de segurança devem ser seguidas antes da operação?
Seis regras críticas de segurança: (1) Nunca teste sem pregos e cartuchos instalados — o percussor pode quebrar; (2) Nunca use munição viva ou perfure em ar livre; (3) Sempre aterrar o corpo do disparador de forma confiável; (4) Ajuste os disparadores a 60°, nunca a 120°; (5) Mantenha todo o pessoal a uma distância segura — use controle remoto ou modo de temporização; (6) Este equipamento é exclusivamente para perfuração de cabos — qualquer outro uso é proibido. Após cada uso, limpe o corpo do disparador. A cada 5 disparos, use as ferramentas de limpeza incluídas para manutenção completa.
P4: Como solucionar problemas se o disparador não disparar?
Três problemas comuns: (1) Se o ferrolho estiver levantado, mas não travar — o pino mecânico ou a mola podem estar oxidados. Remova o cano, lubrifique a mola do eletroímã e o pino com óleo e acione o ferrolho várias vezes (sem cartuchos) para suavizar a operação. (2) Se o controle remoto disparar, mas o disparador não tiver ação — verifique as conexões da linha de controle, meça a tensão de pulso DC24V na saída do controlador ou teste a resistência do eletroímã do corpo do disparador. (3) Se o disparador disparar, mas o cartucho não detonar — substitua o cartucho, pois a umidade pode ter degradado a pólvora. Para quaisquer problemas não resolvidos, entre em contato com o serviço XZH TEST.
P5: Qual é a garantia pós-venda e as informações de entrega?
O XHZS506YS é coberto por uma garantia gratuita de 1 ano para problemas de qualidade do produto a partir da data de compra, com reparo vitalício e suporte técnico disponíveis. O tempo de envio padrão é de 3-5 dias úteis por unidade, embalado em caixas de madeira resistentes para envio internacional. A quantidade mínima de pedido é de 1 unidade, com capacidade de fornecimento mensal de 500 unidades. Os termos de pagamento são T/T. Para quaisquer condições anormais do instrumento ou falhas, entre em contato com a XZH TEST imediatamente para o arranjo de serviço mais rápido.
Sobre a XZH TEST
A XZH TEST é um fabricante profissional especializado em testes de cabos, identificação, detecção de falhas e soluções de verificação de segurança para concessionárias de energia, equipes de construção e clientes industriais em todo o mundo. Com uma linha abrangente de produtos, incluindo espigadores de cabos inteligentes, identificadores, rastreadores de rota e sistemas de diagnóstico, a XZH TEST oferece soluções de segurança confiáveis e inovadoras para as aplicações profissionais mais exigentes.
Entre em contato conosco hoje mesmo para uma solução de segurança de cabos personalizada, adaptada às suas necessidades.
