Sistema de localização de falhas de cabo de média e baixa tensão para localização precisa de falhas de cabo subterrâneo

Name: Sistema de localização de falhas de cabo de média e baixa tensão para localização precisa de falhas de cabo subterrâneo
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHV535-4Z+XHGG501B+XHDD503C
Price: 5000 USD
Availability: InStock

Detalhes do produto:

Place of Origin:	Shaanxi
Marca:	XZH TEST
Certificação:	CE
Model Number:	XHHV535-4Z+XHGG501B+XHDD503C

Informações detalhadas

Place of Origin:

Shaanxi

Marca:

XZH TEST

Certificação:

Model Number:

XHHV535-4Z+XHGG501B+XHDD503C

Destacar:

High Light

Destacar:

Sistema de localização de falhas de cabos subterrâneos

Sistema preciso de localização de falhas de cabos subterrâneos

Trading Information

Minimum Order Quantity:

1unit

Preço:

EXW 5000

Packaging Details:

wooden packaging

Payment Terms:

T/T

Supply Ability:

500 units per month

Descrição do produto

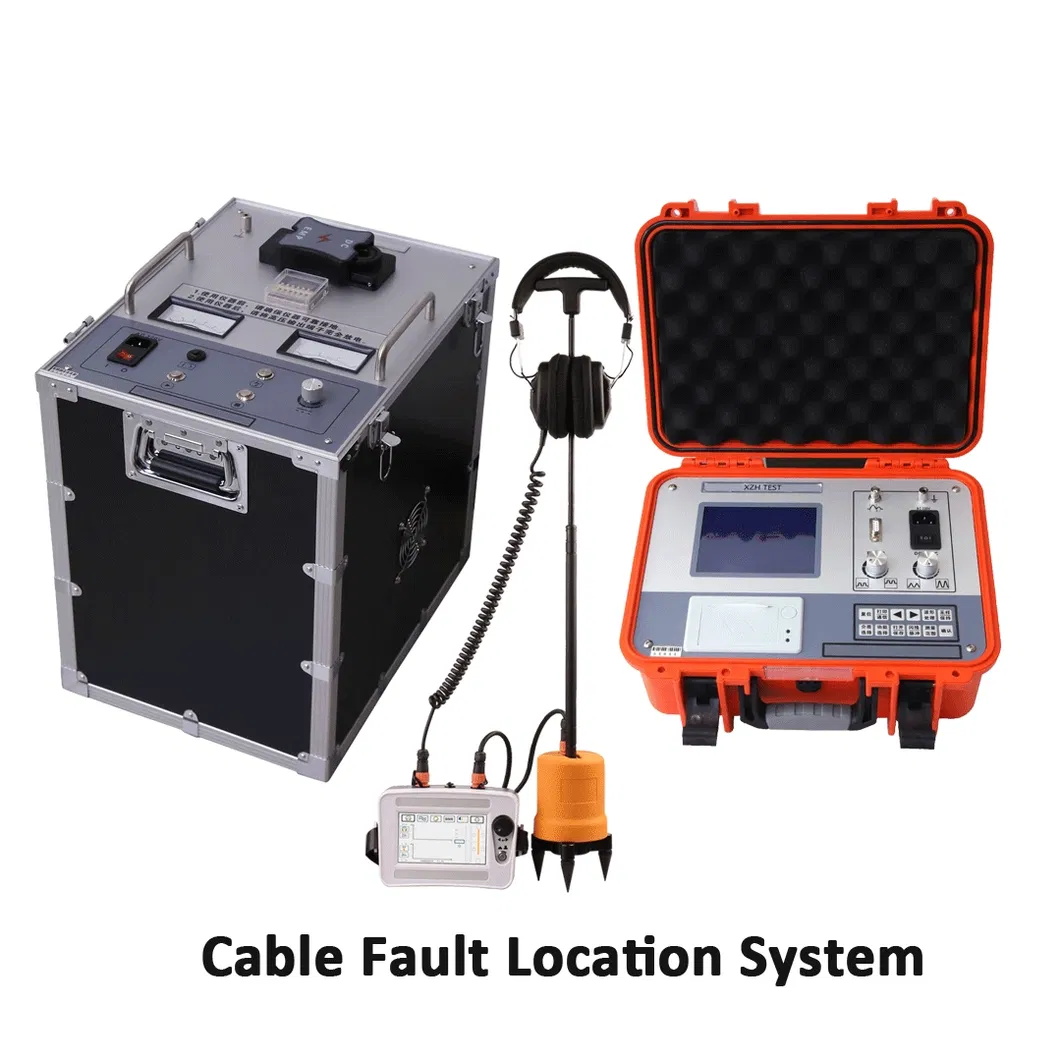

Sistema de localização de falhas de cabo de média e baixa tensão para localização precisa de falhas de cabo subterrâneo 0

XZH TEST O sistema de localização de falhas de cabos portáteis é concebido para:

★Generador de pulsos de alta tensão:XHHV535-4Z O gerador de impulso de alta tensão 2450J é acompanhado por um interruptor de níveis de onda que permite alcançar a energia máxima de impulso de onda a 32 kV.Dispõe de sistemas de garantia da segurança do operador e fornece uma solução técnica fiável e abrangente para falhas de cabos de baixa e média tensão.

★Pre-localizador de falhas de cabo: XHGG501B O testador de falhas de cabo é adequado para medir falhas de baixa resistência, curto-circuito, desconexão de circuito aberto,bem como fugas de alta resistência e falhas de flashover de alta resistência nos cabos de alimentação, cabos coaxiais de alta frequência, cabos telefónicos, cabos de iluminação de rua e fios enterrados de vários materiais com diferentes secções transversais e diferentes meios.Excelente sistema de gestão de cabos com geração automática de relatórios de teste.

★ Indicador de falha do cabo: O XHDD503C utiliza o princípio de sincronização acústico-magnética de captação de vibrações e indução eletromagnética para determinar a localização específica do ponto de falha do cabo.Com a ajuda de um gerador de pulsos de alta tensãoOs fenômenos físicos tais como ondas de vibração, ondas sonoras e ondas eletromagnéticas geradas pelo flash Após processamento inteligente pelo anfitrião, a distância de falha e o som de falha de saída são exibidos..Finalmente, a localização exacta do ponto de falha é julgada pela audição e visão do testador, isto é, a tarefa de posicionar precisamente o ponto de falha do cabo "diretamente acima do cabo,dentro do intervalo de medição aproximado" é concluída.

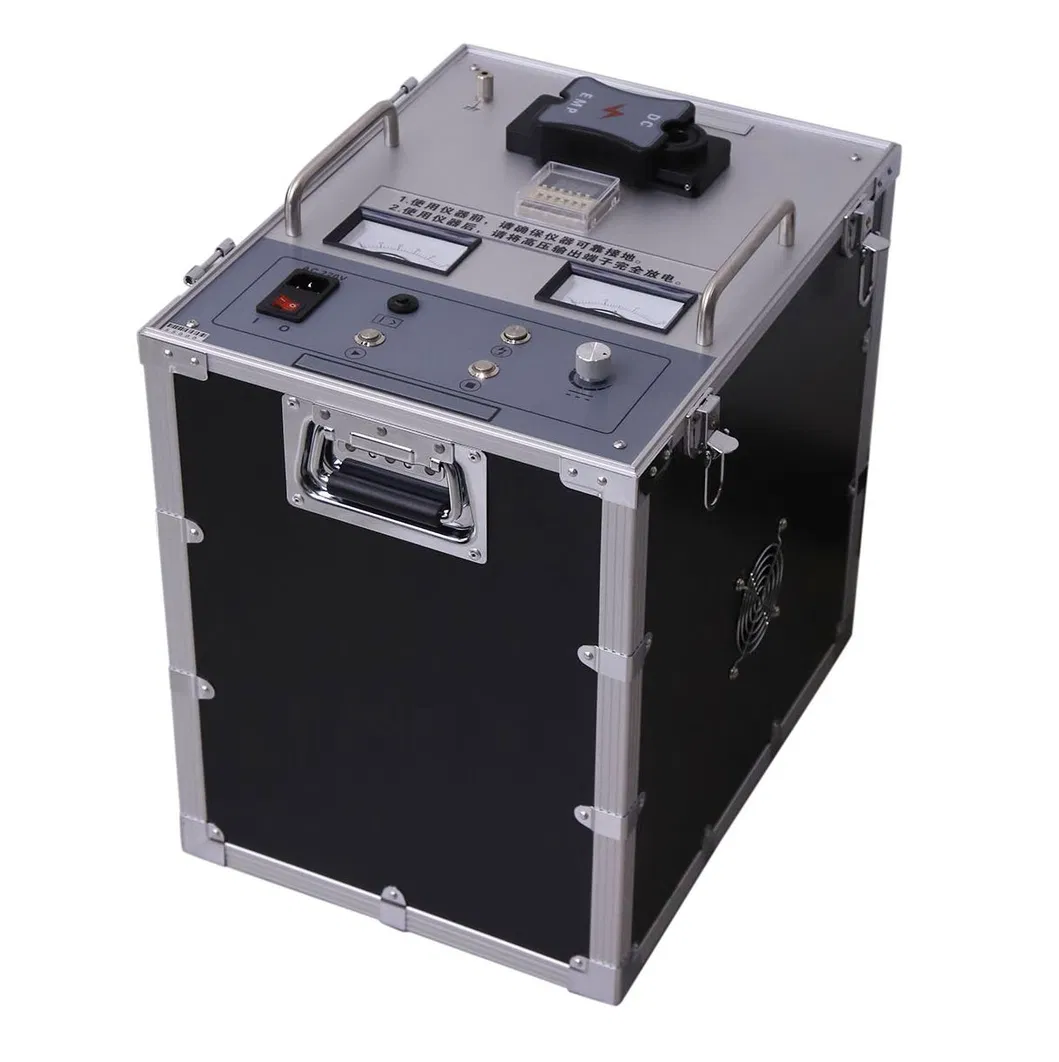

Gerador de ondas de alta tensão XHHV535-4Z

Voltagem de impulso:0~35kV (padrão 0~28kV)
Pressão parcial de alta tensão:1Classe 5
Condensador incorporado:4 μF
Potência de descarga:0 ~ 2450 J (padrão 0 ~ 1568 J)
Polaridade da tensão de saída:polaridade negativa
Potência de impacto:400 W
Proteção contra sobre-temperatura:85oC
Fornecimento de energia de funcionamento:AC 220V±10% / 50Hz±2Hz
Temperatura ambiente:-20°C a +50°C

Sistema de localização de falhas de cabo de média e baixa tensão para localização precisa de falhas de cabo subterrâneo 1

Sistema de localização de falhas de cabo de média e baixa tensão para localização precisa de falhas de cabo subterrâneo 2

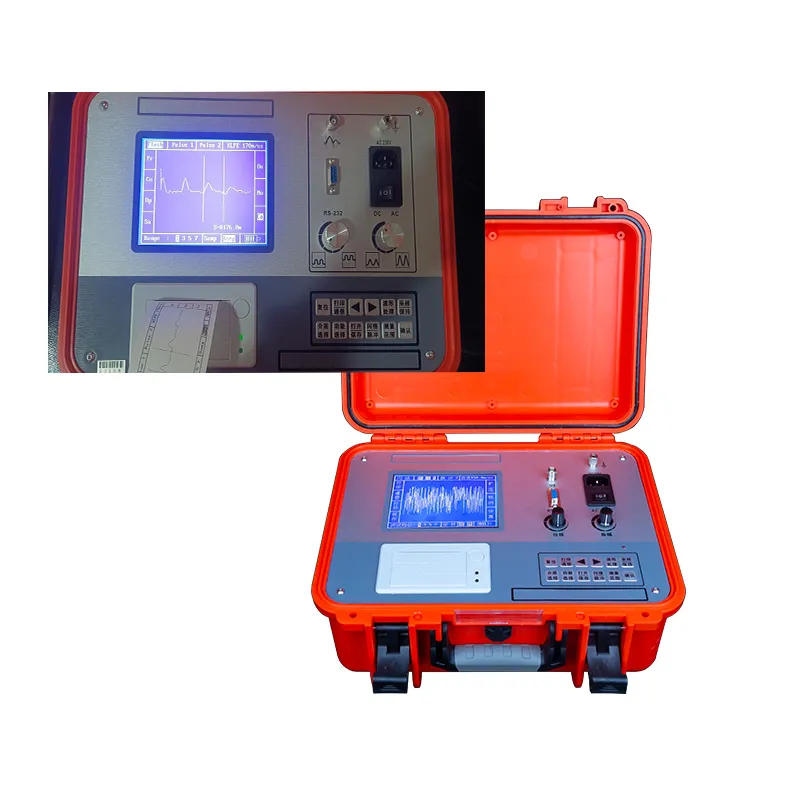

Pre-localizador de falha de cabo XHGG501B
O pré-localizador de falha de cabo é adequado para medir a baixa resistência, curto-circuito, falha de circuito aberto, vazamento de alta resistência e flash de alta resistência sobre falhas de cabos de energia, cabos coaxial de alta frequência, cabos telefónicos locais, candeeiros e fios enterrados de vários materiais com diferentes secções transversais e diferentes meios.
•Industrial 5.7polegadaExibição LCD
•Controle centralizado de um único chip, modo de operação com botão, forte capacidade anti-interferência;
•Com funções de alcance, medição de velocidade, resistência e outras funções;
•Micro impressora e integração host, pode imprimir forma de onda de teste e relatório de teste a qualquer momento
•Amostragem contínua automática, nunca perder qualquer forma de onda de descarga
•Método de ensaio: flash sobre amostragem, amostragem por pulso de baixa tensão
•Amplitude do pulso: 100 Vpp
•Largura do pulso: 0,1 uS e 2 uS
•Distância de medição: Smax: 30 km Smin: 15 m
•Erro de medição: erro absoluto grosseiro: ± 10 m erro relativo grosseiro: ± 1%
(DL/T849.1-2004 especifica não mais de ±(1%L+20) m, onde: L é o comprimento do cabo)
•Fornecimento de energia: fonte de alimentação em corrente contínua de 24 V/7 Ah, pode funcionar continuamente durante 6 horas.Também pode ser ligado a uma fonte de alimentação AC 220V 50Hz

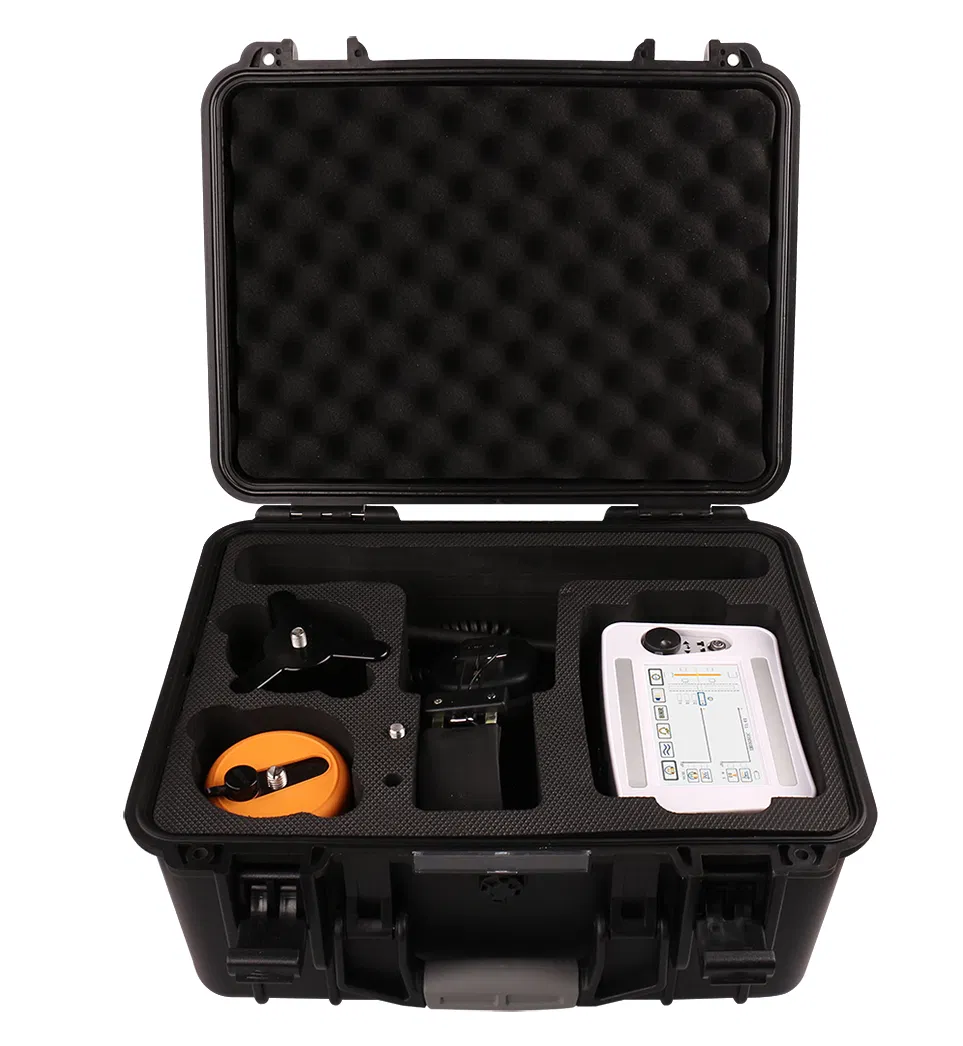

Pinpointer de falha do cabo XHDD503C

Ancho de banda do canal de som
I All-pass: 100Hz~1600Hz.
Passagem baixa: 100Hz~300Hz.
I Alto passo: 160 Hz~1600 Hz.
Banda de transmissão: 200 Hz ~ 600 Hz.
Ajuste do canal:8 níveis de som, magnético e tensão.
Saída sonora:Ganho: 16 níveis (0-112 dB), Impedância: 350Ω
Faixa de detecção:0.00-99.99ms, 75mV-75V
Precisão de detecção:Posicionamento: ≤ 0,1 m; Caminho: ≤ 0,5 m
Fornecimento de energia de funcionamento:4*18650 bateria de lítio normal.
Tempo de espera:mais de 8 horas
Temperatura ambiente:-25-65oC; Umidade relativa: ≤ 90%
Dimensões do volume:428L × 350W × 230H
Peso total:7 kg

Sistema de localização de falhas de cabo de média e baixa tensão para localização precisa de falhas de cabo subterrâneo 3
