Localizador de falhas de bainha de cabo de alta sensibilidade com saída de 10kV da ponte de equilíbrio do galvanômetro para detecção precisa de falhas

Name: Localizador de falhas de bainha de cabo de alta sensibilidade com saída de 10kV da ponte de equilíbrio do galvanômetro para detecção precisa de falhas
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHG521B+XHHD523L
Price: 15500 USD
Availability: InStock

Detalhes do produto:

Place of Origin:	China
Marca:	XZH TEST
Certificação:	CE/ISO
Model Number:	XHHG521B+XHHD523L

Informações detalhadas

Place of Origin:

China

Marca:

XZH TEST

Certificação:

CE/ISO

Model Number:

XHHG521B+XHHD523L

Destacar:

High Light

Destacar:

Ponte de Balanço Galvanômetro para Detecção

Localizador de Falhas de Alta Sensibilidade 10kV

Teste de Cabo com Área Cega Zero

Trading Information

Minimum Order Quantity:

1 unit

Packaging Details:

wooden packaging

Delivery Time:

5-8 work days

Payment Terms:

T/T

Habilidade da fonte:

2000 unidades por ano

Descrição do produto

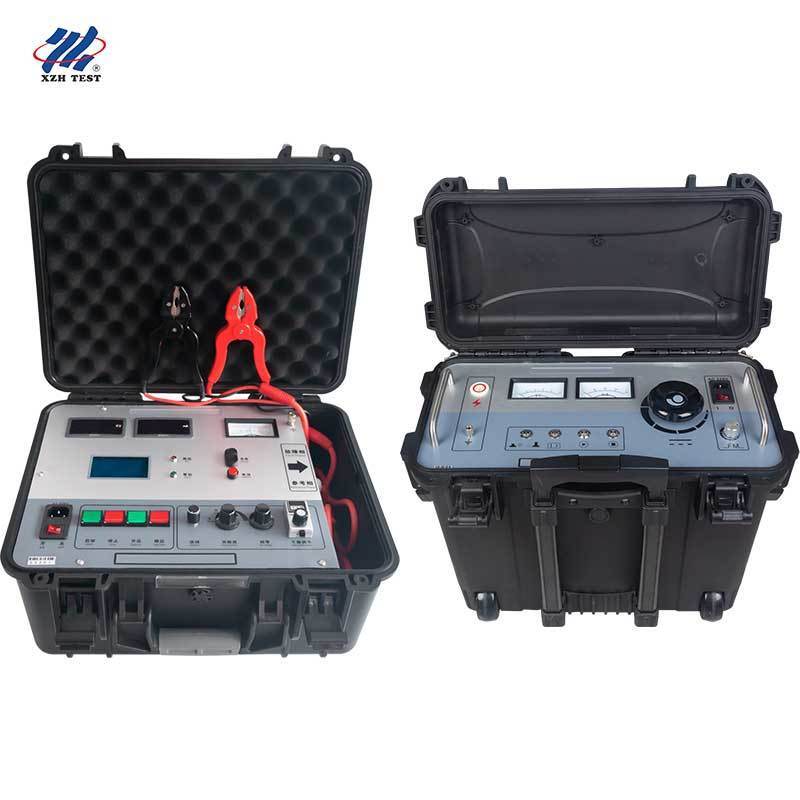

XHHG521B Sistema de ponte de equilíbrio galvanométrico

OXHHG521Bé uma unidade de detecção de falhas de precisão da bainha de cabo baseada no princípio da ponte MURRAY. Equipada com um amplificador de alta sensibilidade e um sistema de indicação de balanço galvanométrico,Oferece uma precisão excepcional para localizar pontos de falha de alta resistência em cabos de energia.

As principais características incluem tensão sem carga de 5000 V com capacidade de corrente de curto-circuito de 100 mA,um cabo especial de borracha de alta tensão de duplo núcleo com medição de resistência de quatro terminais para eliminar erros de chumboO método de balanço galvanométrico elimina completamente as zonas cegas, tornando-o ideal para cabos curtos e falhas perto das extremidades do cabo.

Princípio de ponte MURRAY com balanço galvanométrico para precisão de posicionamento de ± 0,1%·L± 1 m
Voltagem a zero 5000 V com corrente de curto-circuito de 100 mA para falhas de alta resistência
Amplificador de alta sensibilidade com indicação galvanométrica para detecção precisa do ponto de equilíbrio
A medição da resistência a quatro terminais elimina erros de resistência ao chumbo e ao contacto
Cálculo automático integrado da distância de falha através de entrada de comprimento do cabo
Área cega zero ¢ eficaz para cabos curtos e falhas de quase-final

XHHD523L Localizador de pontos de falha da bainha do cabo de alta tensão

OXHHD523LÉ uma unidade de saída de alta tensão de nível profissional concebida para localizar com rapidez e precisão as falhas da bainha do cabo.Com saída de onda quadrada ajustável de 0 a 10 kV e corrente de saída de até 200 mA a 2 kVA, cumpre plenamente as normas GB50150-2006 para ensaios da bainha externa do cabo.

Possui uma ampla faixa de ajuste de frequência de 0,2 Hz a 5 Hz, comutação de um botão entre os modos de pontuação e teste de tensão de resistência e proteção zero para operação segura.A sensibilidade do receptor é totalmente ajustável para otimizar a detecção de sinal em diferentes condições de campo e profundidades de enterro de cabo.

Voltagem de saída ajustável de 0 a 10 kV para ensaios versáteis em todos os níveis de tensão do cabo
0~200 mA de corrente de saída a 2 kVA para cenários de falha exigentes
Frequência ajustável de 0,2 Hz a 5 Hz para uma penetração óptima do sinal
Mudança de um botão entre o modo de apontamento de alfinete e o teste de tensão de resistência de corrente contínua
Sensibilidade do receptor totalmente ajustável para diversas condições de campo
Protecção integrada contra a tensão zero e salvaguardas de sobrecorrência

Especificações técnicas do sistema combinado

Parâmetro	Especificações
Modelo	XHHG521B + XHHD523L
Voltagem de entrada	AC 220V (± 10%), 50Hz (± 2Hz)
Tensão de saída	0 ~ 10 kV (regulado)
Corrente de saída	0~200 mA
Capacidade de produção	2 kVA
Ajuste de frequência	0.2Hz ~ 5Hz
Precisão de posicionamento	± 0,1%·L± 1) m
Dimensões (L × W × H)	540 × 310 × 460 mm
Peso	35 kg
Backup de bateria	Baterias de 9 V (Introduzidas)

Principais aplicações

Detecção de pontos de ruptura de alta resistência em cabos colocados, em especial falhas lineares de alta resistência nas juntas intermediárias dos cabos
Identificação de pontos de avaria do tipo flashover com manutenção de corrente estável através de uma fonte de corrente constante
Detecção de defeitos de isolamento de baixa resistência que ainda não tenham sido deteriorados sob tensão de funcionamento
Adequado para ensaios da bainha externa de cabos de alta e ultraalta tensão de 10 kV-500 kV de núcleo único e tri-núcleo

Perguntas Frequentes

P1: Quais são as diferenças entre XHHG521B e XHHD523L?

O XHHG521B é a unidade de ponte de equilíbrio de precisão que utiliza o princípio de ponte MURRAY com indicação galvanométrica para medição de distância de falha de alta precisão (± 0,1%·L± 1m).O XHHD523L é a unidade de saída de alta tensão e localização precisa que fornece 0 ~ 10kV saída ajustável com 0Controle de frequência de.2 ~ 5Hz para localização de falhas baseadas em campo e teste de tensão de resistência de CC. Juntos, eles formam um sistema completo de detecção de falhas da bainha do cabo.

P2: O que torna o método de ponte de equilíbrio galvanométrico superior?

A ponte de equilíbrio do galvanômetro fornece uma sensibilidade extremamente alta para detectar pontos de ruptura de alta resistência com os quais outros métodos lutam.Tem zero zonas cegas ao contrário dos métodos de reflexão de ondas que falham em cabos curtos e perto das extremidades do caboA medição com quatro terminais elimina os erros de resistência ao chumbo e o cálculo automático através do ecrã 12806 reduz significativamente o tempo de ensaio.

P3: Que tipos de falhas de cabo podem ser detectadas por este sistema combinado?

O sistema lida com três tipos principais de falhas: (1) pontos de ruptura de alta resistência nas juntas intermediárias do cabo;(2) falhas de tipo flashover em que a fonte de corrente constante mantém condições de arco estáveis; e (3) defeitos de isolamento de baixa resistência detectados por megohmmetro que ainda não tenham sido totalmente destruídos, permitindo a manutenção preventiva.

P4: Este sistema pode realizar tanto o apontamento de alfinetes como suportar testes de tensão?

- Sim, sim, sim. The XHHD523L unit includes a one-button toggle between pin-pointing mode (using square wave step voltage method for precise fault location) and DC withstand voltage testing mode (performing 5kV-10kV 1-minute tests per GB50150-2006 standards)Isto elimina a necessidade de dois instrumentos separados.

Sobre o XZH TEST

A XZH TEST é uma fabricante profissional especializada em soluções de detecção de falhas e diagnóstico de cabos para empresas de energia, empreiteiros elétricos e clientes industriais em todo o mundo.Com tecnologias avançadas, incluindo a análise da ponte Murray, sistemas de ponte de equilíbrio galvanométrico, TDR e sistemas inteligentes de localização de falhas, o XZH TEST fornece equipamentos confiáveis para localização mais rápida de falhas de cabos e melhoria da confiabilidade da rede.

Contacte-nos hoje mesmo para uma solução personalizada adaptada às suas necessidades de manutenção de cabos.
