Combustível digital através da ponte para localização de falha de cabo em cabos de alta tensão de grande seção

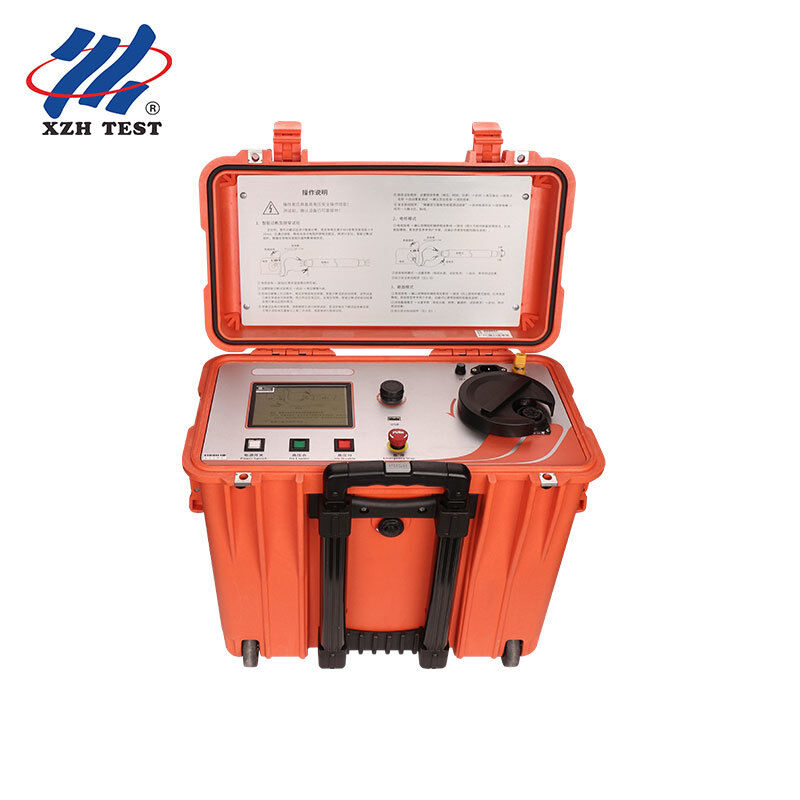

O XHSC-60Q Digital Burn Through Bridge é um instrumento de pré-localização de falhas de cabo de alto desempenho projetado para cabos de energia de alta tensão de 60 kV e abaixo.Instalações de energia renovável, infraestruturas críticas e redes industriais de distribuição de energia, fornece até 600 mA de corrente de combustão controlada para converter falhas de alta resistência em falhas de baixa resistência localizáveis permitindo a pré-localização rápida e precisa de falhas em grandes secções,cabos subterrâneos de longa distância.

Ao contrário de pontes convencionais de queima-através que visam aplicações genéricas de utilidade, o XHSC-60Q é projetado especialmente para operadores que gerenciam parques solares em grande escala, sistemas de coleta de energia eólica,Alimentação de energia do centro de dados, e redes de cabos industriais pesados ̇ onde as secções transversais dos cabos frequentemente excedem 400 mm2 e a resistência à falha pode atingir dezenas de kilohms.

• Saída de alta corrente:600 mA de corrente de queima máxima, converte efetivamente falhas de alta resistência (até dezenas de kΩ) em estados de baixa resistência rastreáveis em cabos de grande seção.
• Largo intervalo de tensão:0 ′ 60 kV de saída ajustável continuamente, cobrindo todo o espectro de requisitos de diagnóstico de falhas de cabos de média e alta tensão.
• Controle digital inteligente:Regulação baseada em microprocessador com monitorização em tempo real da tensão/corrente e bloqueios automáticos de segurança para proteção do operador.
• Design portátil compacto:Pesando aproximadamente 25 kg, com dimensões de 30 cm × 46 cm × 50 cm, facilmente transportável em veículos de serviço de campo para utilização no local.
• Compatível com gerador:Alimentado por um gerador portátil padrão de 2 kW+, que permite a operação em locais remotos de energia renovável sem acesso à rede.
• Certificado CE:Cumprir as normas europeias de segurança e EMC para os equipamentos de ensaio elétrico profissional.

• Parques solares fotovoltaicos:Localização da falha nos cabos de coleção de 35 kV que ligam as estações de inversores às subestações.
• Instalações eólicas:Diagnóstico dos cabos de interligação e de exportação de média tensão em instalações eólicas em terra e offshore.
• Centros de dados:Ensaios de integridade dos cabos de alimentação críticos para evitar paralisações não planeadas em vias de alimentação redundantes.
• Parques industriais e mineração:Localização da falha de cabo enterrado de grande secção em ambientes industriais e de extracção pesados.
• Subestações de serviços públicos:Pre-localização de falhas de alta resistência nos cabos de alimentação de distribuição de 10 kV/35 kV.

O XHSC-60Q opera com o princípio do burn-through: uma saída de CC de alta tensão controlada é aplicada ao cabo defeituoso, aquecendo gradualmente e carbonizando o ponto de falha.Este processo reduz a resistência à falha de potencialmente centenas de kilohms para alguns ohms ou menosUma vez que a falha é convertida para um estado de baixa resistência, standard TDR (Time Domain Reflectometry) or impulse current methods can be used to precisely measure the distance to the fault — dramatically improving pre-location accuracy and reducing excavation time.
