Combustível digital através da ponte para localização de falha de cabo em cabos de alta tensão de grande seção

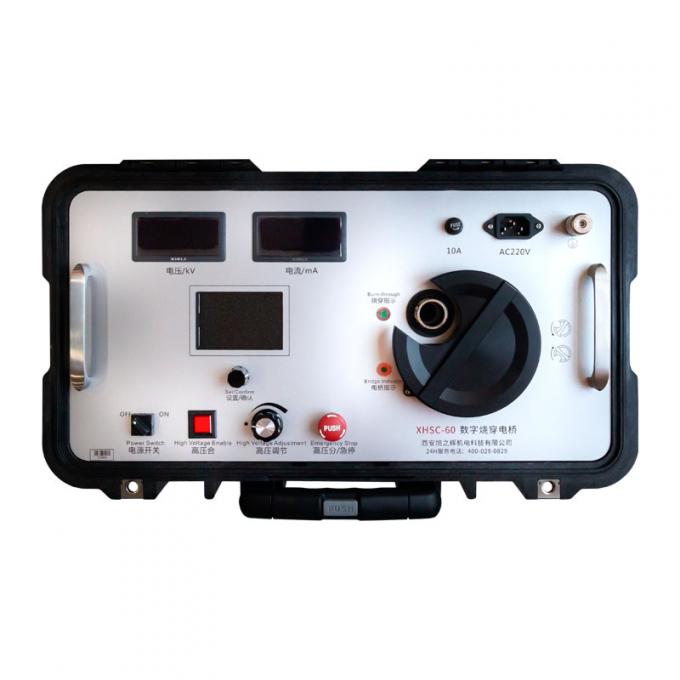

A Ponte de Queima Digital XHSC-60Q é um instrumento de pré-localização de falhas em cabos de alto desempenho, projetado para cabos de energia de alta tensão de 60kV e abaixo. Projetado especificamente para instalações de energia renovável, infraestrutura crítica e redes de distribuição de energia industrial, ele fornece até 600mA de corrente de queima controlada para converter falhas de alta resistência em falhas de baixa resistência e localizáveis — permitindo a pré-localização rápida e precisa de falhas em cabos subterrâneos de grande seção e longa distância.

Ao contrário das pontes de queima convencionais voltadas para aplicações genéricas de utilidades, a XHSC-60Q é construída especificamente para operadores que gerenciam fazendas solares em larga escala, sistemas de coleta de energia eólica, alimentadores de energia de data centers e redes de cabos industriais pesados — onde as seções transversais dos cabos frequentemente excedem 400mm² e a resistência da falha pode atingir dezenas de quilo-ohms.

• Alta Saída de Corrente: Corrente máxima de queima de 600mA, converte efetivamente falhas de alta resistência (até dezenas de kΩ) em estados de baixa resistência rastreáveis em cabos de grande seção.
• Ampla Faixa de Tensão: Saída continuamente ajustável de 0 a 60kV, cobrindo todo o espectro de requisitos de diagnóstico de falhas em cabos de média e alta tensão.

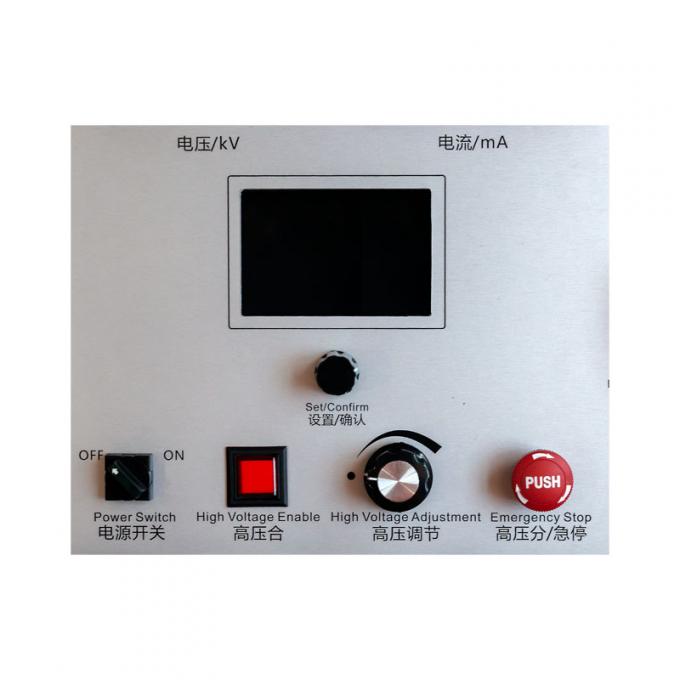

• Controle Digital Inteligente: Regulação baseada em microprocessador com monitoramento em tempo real de tensão/corrente e intertravamentos de segurança automáticos para proteção do operador.

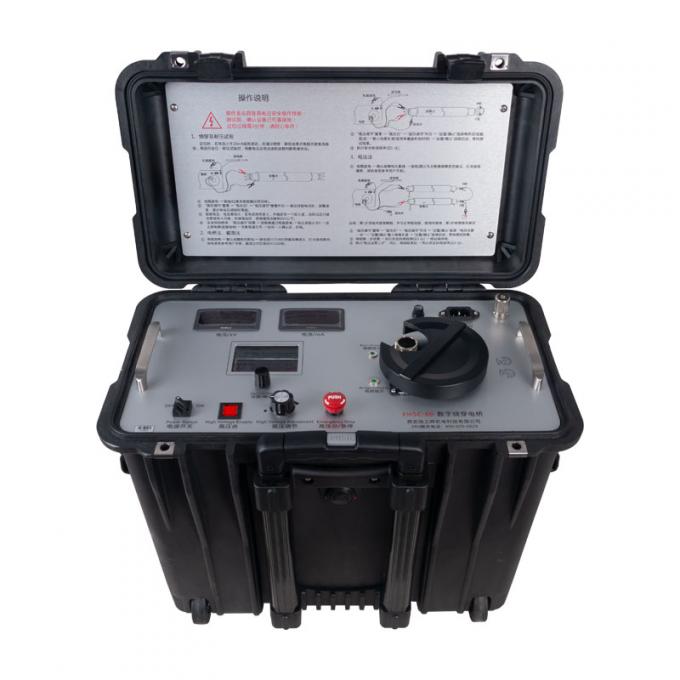

• Design Portátil Compacto: Pesando aproximadamente 25kg com dimensões de 30cm × 46cm × 50cm, facilmente transportável em veículos de serviço de campo para implantação no local.
• Compatível com Gerador: Alimentado por gerador portátil padrão de 2kW+, permitindo operação em locais remotos de energia renovável sem acesso à rede.
• Certificado CE: Atende aos padrões europeus de segurança e EMC para equipamentos profissionais de teste elétrico.

• Fazendas Solares Fotovoltaicas: Localização de falhas em cabos coletores enterrados de 35kV que conectam estações inversoras a subestações.
• Usinas de Energia Eólica: Diagnóstico em cabos inter-array e de exportação de média tensão em instalações eólicas onshore e offshore.
• Data Centers: Teste de integridade de cabos de alimentação crítica para evitar tempo de inatividade não planejado em caminhos de suprimento redundantes.
• Parques Industriais e Mineração: Localização de falhas em cabos enterrados de grande seção em ambientes industriais pesados e de extração.
• Subestações de Concessionárias: Pré-localização de falhas de alta resistência em cabos alimentadores de distribuição de 10kV a 35kV.

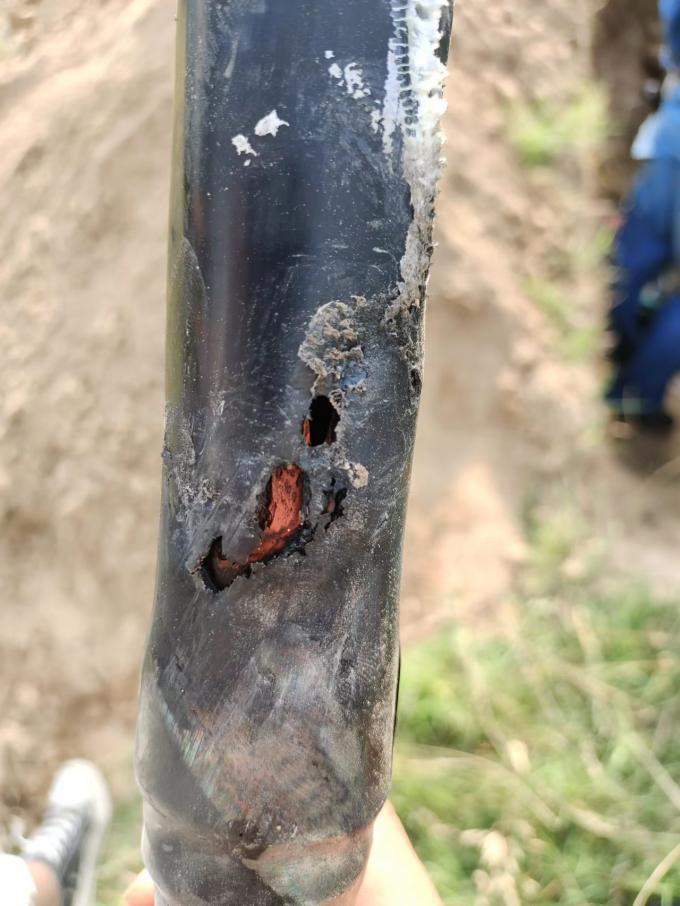

A XHSC-60Q opera no princípio de queima: uma saída DC de alta tensão controlada é aplicada ao cabo defeituoso, aquecendo e carbonizando gradualmente o ponto de falha. Este processo reduz a resistência da falha de potencialmente centenas de quilo-ohms para alguns ohms ou menos. Uma vez que a falha é convertida para um estado de baixa resistência, métodos padrão de TDR (Reflectometria no Domínio do Tempo) ou corrente de impulso podem ser usados para medir precisamente a distância até a falha — melhorando drasticamente a precisão da pré-localização e reduzindo o tempo de escavação.
