Aplicação alvo:Especialmente concebido para engenheiros de proteção de transformadores e equipas de confiabilidade da rede que gerenciam o comissionamento de subestações e a realimentação pós-manutenção.Ao contrário do equipamento de ensaio de uso geral, o XHXC105 concentra-se na prevenção de falhas em cascata de incursão simpática, mau funcionamento do relé de proteção,e perturbações da tensão da rede causadas pelo magnetismo residual do núcleo ∙ protegendo não só os transformadores individuais, mas a estabilidade das redes de energia interligadas.
️ Riscos de magnetismo residual após testes de CC:Se não for efetuado um desgaussage adequado antes da realimentação, o magnetismo residual do núcleo pode causar:(2) Acionamento de pressão de entrada simpática de transformadores adjacentes em serviço em várias subestações, causando interrupções generalizadas; (3) correntes de excitação que danificam transformadores e disjuntores; (4) poluição harmônica que degrada a qualidade da rede de energia;(5) Saturação CT reduzindo a precisão de medição e a fiabilidade do relé.

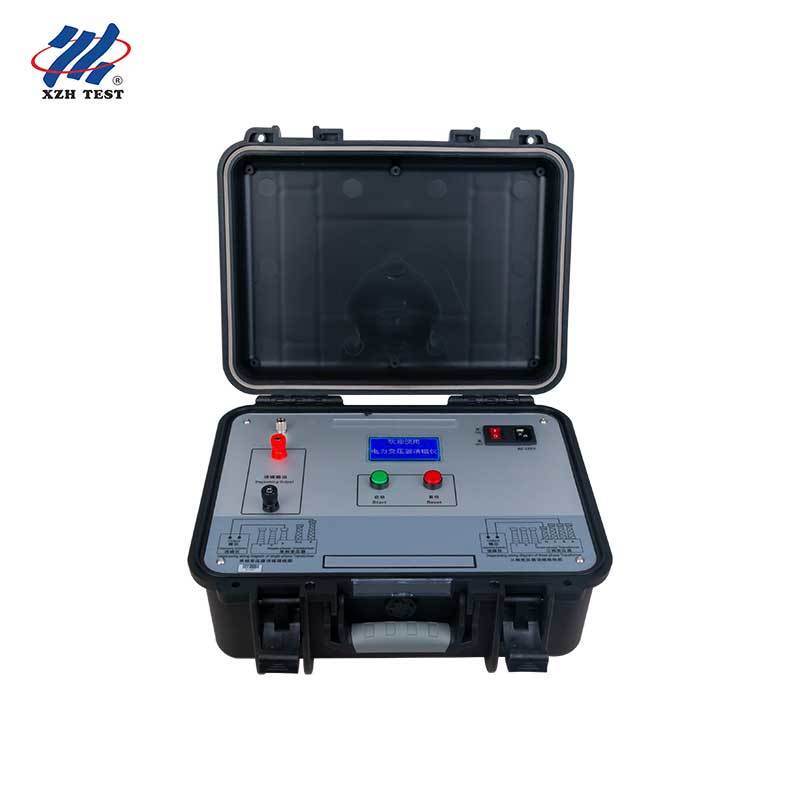

XHXC105 Instrumento portátil de desgaussagem de transformadores
O XHXC105 Transformer Degaussing Instrument é um dispositivo especializado concebido para eliminar os riscos de magnetismo residual que permanecem nos núcleos dos transformadores após o ensaio de resistência de CC.medições do rácio de tensão, e outros procedimentos de diagnóstico. desempenha um papel fundamental na proteção dos transformadores de potência contra a excitação e o impacto da corrente de correria e assegura a segurança,Funcionamento fiável de transformadores a 35 kV e acima .

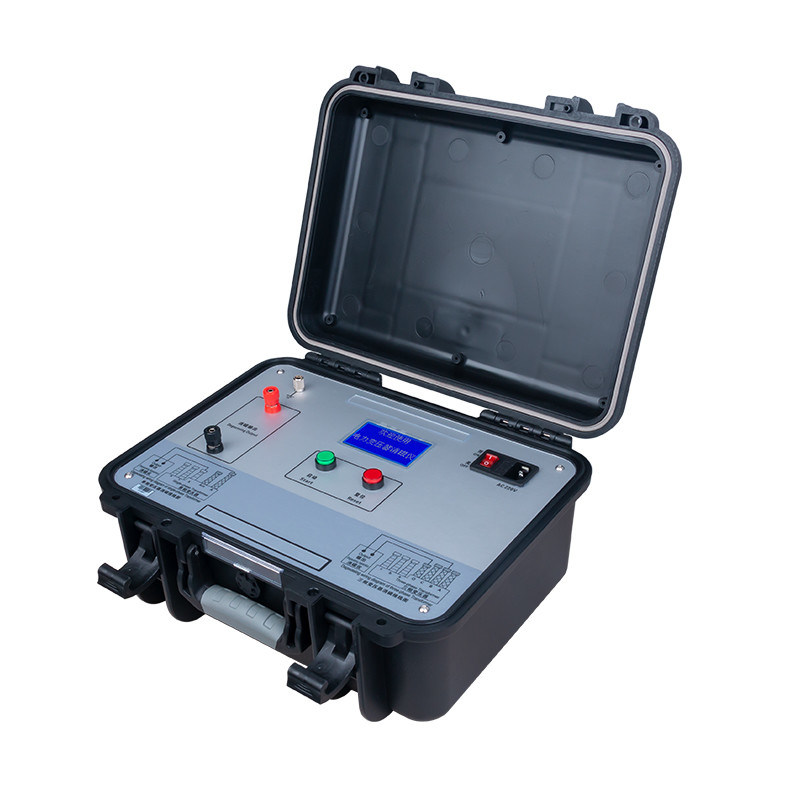

Construído com base na tecnologia patenteada de atenuação de conversão de frequência de CC, o XHXC105 introduz um modo de desgaussage automático ao lado da operação manual, eliminando a intervenção repetitiva do usuário.O módulo LCD alargado exibe informações operacionais mais ricas, incluindo corrente de desgaussagem em tempo realUma interface refinada de dois botões vermelho para selecção e reinicialização, verde para confirmação e arranque simplifica a operação em campo.O tempo do ciclo de degassagem foi reduzido de 30 minutos para menos de 4 minutos, com uma eficácia de passagem única superior a 90%.
Características fundamentais
Atenuador de conversão de frequência de CC patenteado:A tecnologia proprietária reduz progressivamente a amplitude da corrente enquanto alterna a polaridade.Redução gradual do circuito de histerese e neutralização dos pólos magnéticos residuais para uma desmagnetizada completa.
B-Fase apenas Degassagem de três fases:A single connection to the B-phase bushing achieves complete demagnetization of all three phases — dramatically reducing on-site setup time and eliminating the need for multiple reconnections during transformer commissioning.
Operação de modo duplo:O modo automático aplica sequencialmente níveis de corrente de 5A, 1A, 200mA e 5mA, sem intervenção do utilizador.O modo manual permite a seleção individual do nível de corrente para desgaussagem direcionada com base na gravidade do magnetismo residual.
Aquisição de dados AD de 16 bits:Conversão analógica-digital de alta resolução com juízo automático de estabilização de corrente garante um controle preciso da corrente de desgaussagem e resultados repetíveis em diferentes condições de campo.
Tempo de ciclo inferior a 4 minutos:O desgaussage de passagem única termina em menos de 4 minutos (manuais) ou 9 minutos (ciclo completo automático) ∙ uma melhoria dramática em relação aos ciclos de 30 minutos dos instrumentos da geração anterior,permitir um calendário de comissionamento eficiente de vários transformadores.

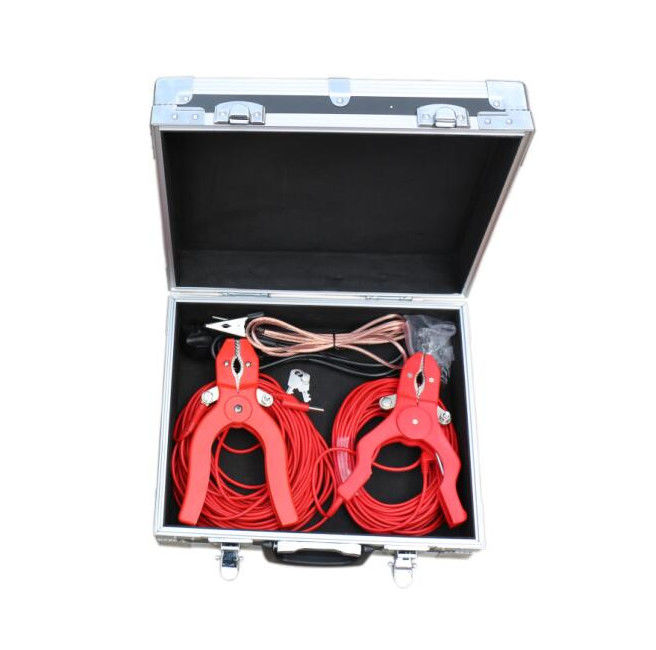

Compatibilidade do cabo de ensaio de resistência de corrente contínua:Reutiliza diretamente as condutas de corrente dos testes de resistência de enrolamento de corrente contínua, simplificando a transição dos testes de diagnóstico para o desgaussage sem alterações de cabo.
Design de campo compacto:Com um peso de apenas 5 kg (excluindo os cabos de teste), o XHXC105 é projetado especificamente para implantação móvel em locais de subestações com o mínimo de esforço de instalação.
Especificações técnicas
| Corrente de desgaussagem |
5A, 1A, 200mA, 5mA (customizável) |
| Modo de desgaussagem |
Manual / Automático |
| Tempo de desclassificação |
Manual: 3 minutos por ciclo. Automático: 9 minutos por ciclo. |
| Eficiência de desagregação |
> 90% por passagem única |
| Desagravando o progresso |
Display em tempo real de 0° 100% |
| Fornecimento de energia de trabalho |
AC 220V±10%, 50Hz±1Hz |
| Classificação dos fusíveis |
8A (AC 220V) |
| Temperatura ambiente |
-25°C ∼50°C |
| Umidade Ambiental |
≤ 90% |
| Peso |
5 kg (excluindo as pistas de ensaio) |
| Exibição |
LCD com corrente, modo e progresso em tempo real |
| Transformadores aplicáveis |
35 kV e acima; otimizado para unidades de grande capacidade de 330 kV+ |
Princípio de funcionamento
O instrumento utiliza atenuação de conversão de frequência de CC: (1) é aplicada corrente de desgaussagem de CC; (2) a amplitude da corrente diminui periodicamente; (3) a polaridade da corrente alterna periodicamente;(4) O circuito de histerese é progressivamente estreitado e os pólos magnéticos são mutuamente cancelados para alcançar uma desmagnetization completa.
Guia de ligação
| Transformador monofásico |
Conectar aos terminais A e X |
| Transformador trifásico |
Conectar à bucha de fase B e neutro (O) somente ¢ todas as três fases são descarregadas simultaneamente |
| Desgaussing Output |
Não polarizados; os terminais de saída não têm distinção positiva/negativa |
Notas importantes de segurança
Leia cuidadosamente o manual do utilizador e verifique a fiação correta antes da operação.
Certifique-se de que o terminal de terra está ligado de forma fiável antes de ligar.
Não remova as pinças de ensaio durante o processo de descarga.
Em qualquer situação anormal, aperte o botão vermelho RESET ou desligue o interruptor de alimentação imediatamente.
Trata-se de um instrumento eletrónico de alta tensão de precisão que não deve ser desmontado por profissionais; deve ser tratado com cuidado durante o transporte.
Perguntas Frequentes
P1: Por que é essencial o desgaste antes de re-energizar um transformador após testes de CC?
O teste de resistência de corrente contínua deixa magnetismo residual no núcleo do transformador.gerando correntes de entrada de excitação maciça com alto teor harmônicoIsto pode causar: mau funcionamento do relé de proteção que conduz a uma falha no comissionamento; incursão simpática em transformadores adjacentes causando viagens em cascata através de várias subestações;Danos físicos a enrolamentos e disjuntores de transformadores causados por forças eletromagnéticas excessivasO XHXC105 elimina este risco através da remoção sistemática do magnetismo residual antes da realimentação.
P2: Como funciona o desgaussage de fase B apenas para transformadores de três fases?
A tecnologia de atenuação de conversão de frequência de CC patenteada do XHXC105 permite uma desmagnetization completa de três fases através de uma única conexão com a bucha de fase B e neutro (O).O acoplamento do circuito magnético dentro do núcleo do transformador propaga o efeito de desgaste através de todas as três fases simultaneamente, eliminando a necessidade de ligações individuais de fase A, B e C.Isto reduz o tempo de instalação de campo em aproximadamente 70% e minimiza o risco de erros de fiação durante as campanhas de comissionamento de multi-transformadores.
P3: Quando devo usar o modo automático versus o modo manual?
Recomenda-se o modo automático para o desgaussage padrão após o ensaio de corrente contínua, quando o nível de magnetismo residual for desconhecido.Aplica sequencialmente níveis de corrente de 5A → 1A → 200mA → 5mA durante aproximadamente 9 minutosO modo manual é adequado quando se conhece o nível específico de corrente necessária, por exemplo,após um ciclo de desgaussage parcial ou quando se destinam transformadores com magnetismo residual conhecido de baixoO modo manual termina em aproximadamente 3 minutos por nível de corrente selecionado e permite uma re-aplicação direcionada a níveis mais elevados, se necessário.
Q4: Quais são os requisitos de alimentação e se o instrumento não se ligar?
O XHXC105 requer AC 220V±10%, 50Hz±1Hz. O fusível 8A na tomada do painel traseiro fornece proteção primária contra sobrecorrência. Se o instrumento não conseguir ligar: (a) verifique se o fusível 8A explodiu;b) Verificar se a tensão de alimentação está dentro dos limites de 220 V±10%Se estiver a usar um gerador, confirme que a forma de onda de saída é uma onda senoidal de 50 Hz e que uma fase está aterrada como neutra. Este é o problema de potência de campo mais comum.Um transformador de isolamento também pode ser conectado em série para resolver problemas de compatibilidade de forma de onda do gerador.
P5: Como este instrumento se integra com os fluxos de trabalho de ensaio de resistência de CC existentes?
O XHXC105 foi concebido para seguir perfeitamente os testes de resistência de enrolamento em CC.Os mesmos condutores de corrente utilizados para a medição da resistência de CC podem ser conectados diretamente aos terminais de saída de desgaussage sem mudanças de cabo, eliminando a necessidade de subir o transformador para reconectar os cabos de ensaio.simplesmente transferir os conectores de condução de teste do testador de resistência para o XHXC105, selecionar o modo de desgaste adequado e iniciar o ciclo.Todo o fluxo de trabalho, desde a medição final da resistência até ao desgaussage completo, demora normalmente menos de 15 minutos por transformador para uma unidade padrão de três bobinas..
