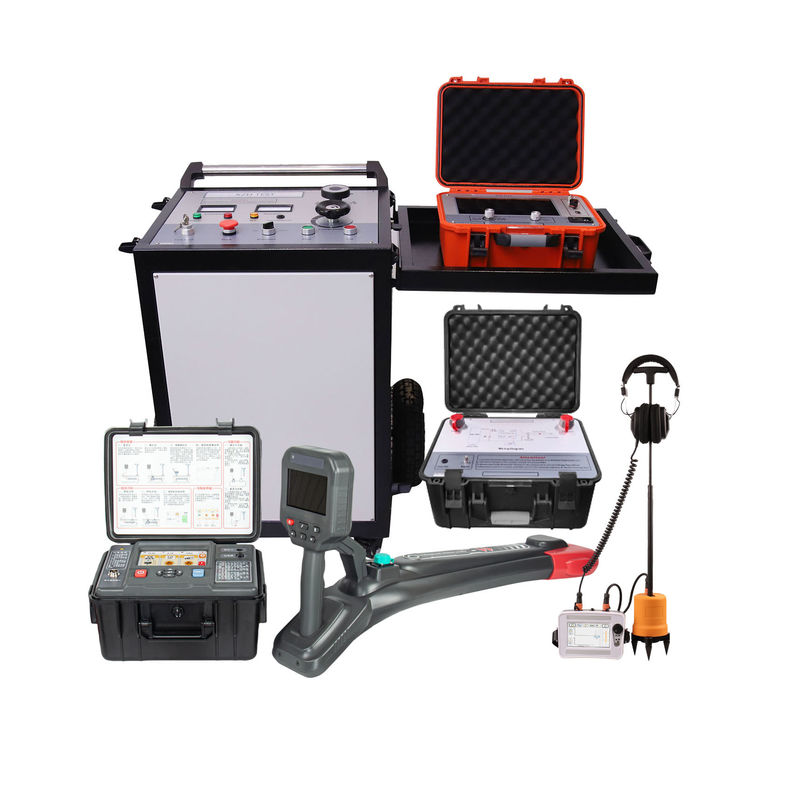

XZH TEST sistema portátil de localização de falhas de cabos subterrâneos
1Especificações
| Função do sistema |
|
1.Usar DC ou pulso de alta tensão para fazer o ponto de falha do cabo flash sobre e descarregar
2.Utilize o princípio da reflexão da onda de viagem para fazer uma medição aproximada de todos os tipos de falhas de isolamento do cabo principal
3.Utilize o método de sincronização acústico-magnética para fazer uma medição precisa de todos os tipos de falha de isolamento do cabo principal
|
| Eu..."Alto"gerador de ondas de tensão XHHV535-4T |
| Modo de saída |
DC, Single, Ciclo |
| Voltagem de saída |
0-8kV/0-16kV/0-32kV, compatível com três voltagens |
| Capacitor incorporado |
64μF/16μF/4μF |
| Energia de descarga |
2048J |
| Potência de impacto |
2000VA |
| Frequência de pulso |
Impacto automático durante cerca de 6 segundos, impacto manual durante qualquer tempo de controlo |
| Mudança dos níveis de tensão de sobretensão |
Manual |
| Tipo de regulação de tensão |
Contínuo |
| Indicação |
Medição da tensão lateral de alta tensão, indicação da tensão de saída e da corrente em tempo real |
| Mudança de modo de funcionamento |
Manual |
| Corrente de saída contínua |
60 mA |
| Proteção segura |
Com função de proteção contra arranque zero, segura e fiável |
| Quantidade |
Design de medição de alta tensão exclusivo, no estado de parada, ele irá descarregar automaticamente a capacitância interna do dispositivo |
| Potência de trabalho |
AC 220V±15%,50Hz±2Hz |
| Teste de resistência à tensão de CC |
Voltagem de saída ajustável e gama de indicação 0-35Kv, gama de indicação de corrente de saída 0-20A |
| Corrente de combustão |
Condicionamento por falha (queima) com corrente até
60 mA @ 32 kV
|
| Segurança |
Proteção contra sobrevoltagem, sobrecorrência, sobreaquecimento.
Descarga automática após funcionamento
|
| Classificação de protecção |
Não inferior a IP54 |
| Dimensões ((mm) |
534L × 444W × 805H mm |
| Peso total |
De peso não superior a 120 kg |
| II - Ações,Localizador de falhas do cabo TDR XHGG502A |
| Método de ensaio |
Pulso de baixa tensão, corrente de impulso, tensão de impulso, pulso ARC múltiplos |
| Taxa de amostragem |
1MHz 400MHz |
| Saída de pulso |
Unipolar |
| Amplitude do pulso |
300 V |
| Largura do pulso |
0.15μS/0.30μS /0.60μS/1.20μS/2.4μS/5.0μS/7.5μS/10μS |
| Área de medição |
≥ 120 km |
| Faixa de medição |
100m/300m/500m/1km/3km/5km/10km/25km/50km/100km |
| Resolução mínima |
0.07m |
| Erro de medição |
≤±(0,5% × L+1m), L é o comprimento do cabo |
| Ganho de sinal |
0... 100% ajustável |
| Rapidez de propagação |
10...999,9 m/μs |
| Impedância de saída |
Combinação automática |
| Trigger |
Continuidade automática
|
| Condições de trabalho |
Temperatura -25°C+65°C, umidade relativa 85%, pressão atmosférica 750±30mmHg |
| III.,Indicador de falha do cabo XHDD503C |
| Modo de ponto fixo |
Modo padrão, modo avançado, modo de redução de ruído, modo personalizado (ms, forma de onda) |
| Método de ponto fixo |
Método inteligente de diferença de tempo, método de inspecção eletromagnética, método de medição acústica |
| Precisão de posicionamento |
Ponto fixo: 0,1 m, caminho: 0,1 m |
| Exibição |
TFT ultra-brilhante de 5 polegadas, 800×480 cores verdadeiras |
| Língua |
A linguagem gráfica é mais intuitiva |
| Ganho |
120dB, ajuste totalmente automático, também pode ser ajustado manualmente |
| Faixa de frequências |
100 ̊1600 Hz |
| Faixa dinâmica |
0 ′112dB ((16 engrenagens) |
| Ativador síncrono |
Dispositivos de ar condicionado, de ar condicionado ou de ar condicionado |
| Faixa de detecção |
0.0099ms,75mV75V |
| Proba |
Sonde inteligente automática silenciosa, totalmente digital de metal |
| Auscultadores |
600Ω tecnologia de redução de ruído e anti-interferência de nível militar |
| Potência de trabalho |
4*18650 Bateria de lítio padrão |
| Horário de trabalho |
Mais de 8 horas |
| Temperatura ambiente |
-25°C a 65°C; umidade relativa: ≤ 90% |
| Peso |
Hospedeiro 0,6 kg; Sensor 1,4 kg |
| Grau impermeável |
IP65 |
| IV,Teste abrangente do percurso do cabo |
| Transmissor |
|
| Frequência de saída |
Baixa freqüência ((815Hz), freqüência intermédia ((8kHz), alta freqüência ((33kHz), radiofrequência ((83kHz) |
| Potência de saída |
10W,quatro níveis de saída: baixo, médio, alto, completo |
| Voltagem de saída |
150 Vpp |
| Modo de saída |
Método de ligação direta, método de acoplamento, método de indução |
| Exibição |
Modo de saída, frequência, potência de saída, resistência do circuito, corrente do circuito, capacidade restante da bateria, alarme de tensão perigosa, etc. |
| Grampos de engate |
Diâmetro interno do engate Φ150 mm |
| Receptor |
|
| Modo de funcionamento |
Rastreamento, identificação, tensão de passo |
| Frequência de recepção |
Baixa freqüência ((815Hz), freqüência intermédia ((8kHz), alta freqüência ((33kHz), radiofrequência ((83kHz) |
| Exibição |
Profundidade, corrente, frequência, modo, ganho, intensidade do sinal, data, hora, etc. |
| Profundidade de detecção |
≥ 10 m |
| V Cabos de ensaio |
| (Nota: devido à existência de 35 kV de alta tensão, cabos de alta tensão especiais são feitos e devem ser mantidos longe do local durante a operação.) |
| Cabos de saída de alta tensão |
fio central vermelho de 2,5 mm2, resistente à tensão de 50 kV DC, com camada de blindagem, diâmetro exterior de 14 mm, comprimento de 10 metros, incluindo a instalação de uma bobina grande. |
| Cabo de terra |
Terração de 3 colunas - núcleo principal de 16 mm2 de cor transparente, ramificação de 2,5 mm2, comprimento de 10 metros. Incluindo a instalação de uma pequena bobina. |
