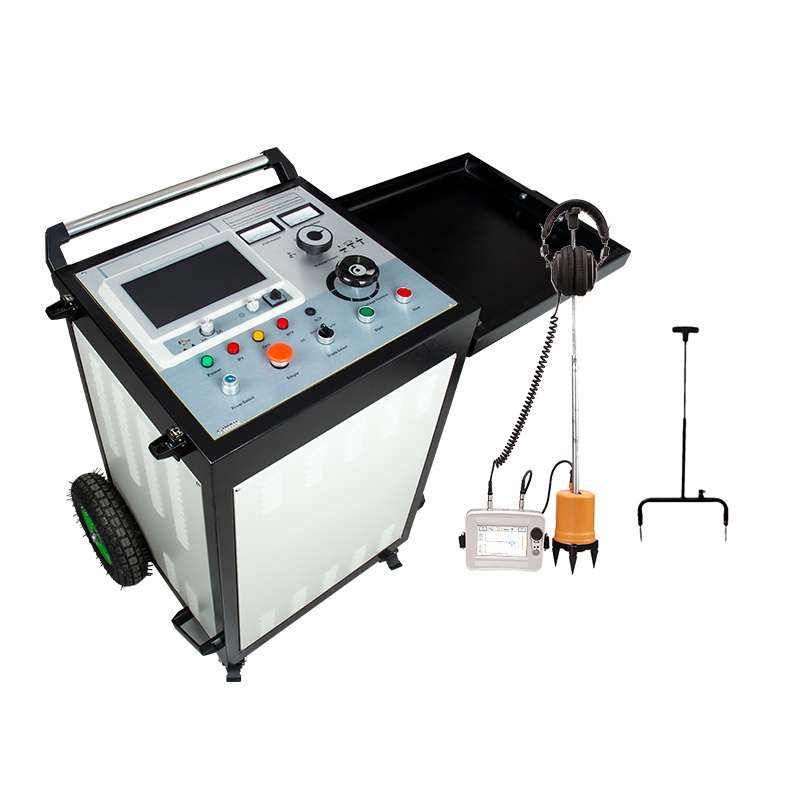

Localizador portátil de falhas em cabos TDR com tela sensível ao toque de 10,1 polegadas

Equipamento portátil de quatro rodas, IP43

Muito fácil de usar "turn&click" single

Interface do botão rotativo

Energia de sobrecarga/choque 2,048

Testes/surgens/batidas de corrente contínua em joule até 32 kV, queima até 32 kV Potência de trabalho 2000VA Métodos de transferência: ARC Multishot, ICE e DECAY,Pulso de baixa tensão Circuitos de segurança integrados para monitorização da ligação à terra (F-Ohm) e monitorização do potencial de toque (F-Voltage)

Características

• Ecrã táctil TFT a cores de 10,1 polegadas;

• Sistema integrado, modo de exibição e de funcionamento seguro, estável e simples;

• Com a função de testar a velocidade da onda do cabo, o comprimento do cabo e a distância de falha;

• Amostragem contínua totalmente automática, captura da forma de onda em todo o momento, pontual e precisa.

• Com configuração automática do intervalo de ensaio, análise automática da forma de onda e exibição da distância de ensaio.

• Menu chinês completo, botão de toque e codificação dois modos de operação, simples, rápido e confiável.

• Com o método de pulso de baixa tensão, o método de flashover de alta tensão, a tecnologia de ensaio do método de pulso múltipla (8 vezes), a exibição da forma de onda é suave e fácil de ler.

• Quando se utiliza o método de pulsos múltiplos, é utilizado com um acoplador de pulsos para exibir 8 grupos de comparações de formas de onda de alta e baixa tensão, o que é conveniente para a distância de ensaio automática,Análise manual e medição de distância.

• O instrumento possui poderosas capacidades de processamento de dados, o que é conveniente para os utilizadores gerirem e arquivarem ficheiros de forma de onda.

• Dispõe de uma enorme função de armazenamento de formas de onda de ensaio: as formas de onda testadas no local podem ser convenientemente armazenadas no instrumento na ordem especificada pelos regulamentos de nomeação chineses,para que possam ser chamados para observação e análise a qualquer momento; pode armazenar mais de 8.000 registos de forma de onda de pulso de baixa tensão e flashover de alta tensão, e mais de 250 registros de forma de onda de pulso múltipla.Os arquivos de forma de onda podem ser importados para o software de computador para gerenciamento e análise usando comunicação USB.

• Ultra-alto brilho, luminosidade de luz de fundo LED de até 280 nit, resolução 1024*600, fácil de operar sob luz solar direta.

• Bateria de lítio de grande capacidade, suporta carregamento rápido e pode ser testada num ambiente sem fonte de alimentação.

Parâmetros técnicos

Função do sistema

1.Usar DC ou pulso de alta tensão para fazer o ponto de falha do cabo flash sobre e descarregar

2.Utilizar o princípio da reflexão de ondas de viagem para fazer uma medição aproximada de todos os tipos de falhas de isolamento do cabo principal

3. Usar o método de sincronização acústica e magnética para fazer uma medição precisa de todos os tipos de defeitos de isolamento do cabo principal

Eu, gerador de alta tensão.

V Cabos de ensaio

Métodos de realocação ARC Multishot:O Método de Reflexão de Arco sobrepõe e compara um traço de referência de baixa tensão e um traço de falha de alta tensão capturado através da descarga do capacitor através de um filtro indutivo (tipo bobina).

8 medições comparativas por disparo ARM são exibidas (função Multi-Shot), e os resultados são avaliados automaticamente.o método de Impulso de Corrente ou de Pulso de Surto mede o componente de corrente da onda de viagemEsta técnica é adequada para cabos longos e cabos PILC.

DECAY: Após a ignição por falha através de uma fonte HV DC, o método DECAY mede a componente de tensão da onda de viagem.Cabos de transmissão HV e falhas com tensão de ruptura muito elevada.

IFL: Localização de falhas intermitentes; para encontrar falhas intermitentes com características temporariamente mutáveis, como muitas vezes ocorrem em sistemas de iluminação pública.

V Cabos de ensaio

V Cabos de ensaio

Eu..."Alto"gerador de sobretensão

Eu..."Alto"gerador de sobretensão

Função do sistema

Sistema fu
