Descrição do Produto
O localizador de cabos subterrâneos XHGX507B tem sido usado por milhares de usuários no teste de cabos de energia e tem uma alta reputação no campo. Usamos os conceitos mais recentes para desenvolver o localizador de tubulações XHGX507B, especialmente para a localização rápida e precisa de falhas de isolamento cabo-terra, (carregado) para encontrar o caminho, posicionamento de profundidade, identificação de cabos.
Características
1. Exibição de bússola e direção: exibe visualmente a direção da tubulação e as direções esquerda e direita.
2. Meça a direção da corrente para eliminar a interferência de linhas próximas (frequências parciais).
3. Medição de profundidade e corrente.
4. Processamento de amostragem digital de alta precisão: estável e confiável, sensibilidade ultra-alta, banda de passagem de recepção extremamente estreita, forte capacidade anti-interferência e pode suprimir totalmente a interferência de frequência de energia e harmônica de cabos e tubulações adjacentes em funcionamento.
5. Detecção de cabos em funcionamento: pinças transmissoras de alto desempenho, acoplamento e saída de sinais para o cabo em funcionamento na maior extensão.
6. Identificação de cabo/tubulação: A pinça (acessório opcional) é conveniente e fácil de usar, e o resultado da identificação é claramente fornecido; pode ser usado quando é inconveniente usar a pinça.
7. Localização de falhas de aterramento: Use a estrutura em A (opcional) para localizar o ponto danificado da tubulação para o isolamento do solo, e a seta indica a direção do ponto de falha.
8. Múltiplas frequências de detecção: detecção ativa e detecção passiva.
9. Múltiplos modos de saída de sinal do transmissor: saída de conexão direta, acoplamento por pinça e indução.
10. Saída de potência do amplificador digital do transmissor, correspondência automática de impedância e proteção automática.
11. Bateria de íon de lítio de grande capacidade embutida, desligamento automático sob tensão, desligamento automático (receptor) sem operação por um longo tempo.
12. O gabinete é bonito e firme, leve e portátil.

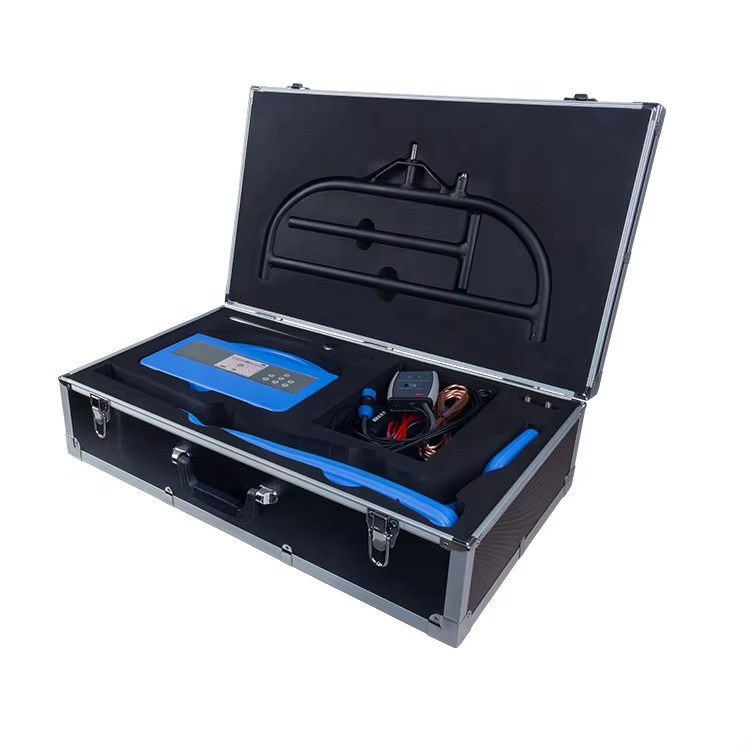

| XHGX507B |
Localizador de cabos/tubos metálicos subterrâneos |
Você pode selecionar 50Hz ou 60Hz
Parâmetros do Produto
Especificações do transmissor:
1. Modo de saída: saída de conexão direta, indução, acoplamento por pinça.
2. Frequência de saída: 348Hz, 624Hz, 1280Hz, 1860Hz, 512Hz, 645Hz, 820Hz, 940Hz, 6KHz, 8kHz, 9kHz, 12KHz, 33kHz, 82kHz, 200kHz.
3. Potência de saída: máximo 10W, ajustável em 10 níveis, correspondência automática de impedância em tempo real.
4. Tensão de saída de conexão direta: até 200Vpp.
5. Proteção contra sobrecarga e curto-circuito.
6. Interface homem-máquina: display de cristal líquido de matriz de pontos 320×240.
7. Bateria embutida: 6 baterias de íon de lítio 18650, nominal 12,6V, 4,2Ah.
Especificações do receptor:
1. Modo de entrada: bobina de recepção embutida, pinça de identificação (opcional), estrutura em A de verificação de falhas (opcional).
2. Frequência de recepção:
Frequência de detecção: 348Hz, 624Hz, 1280Hz, 1860Hz, 512Hz, 645Hz, 820Hz, 940Hz, 6KHz, 8kHz, 9kHz, 33kHz, 65kHz, 82kHz, 131kHz, 200kHz.
Frequência de detecção passiva de frequência de energia: 50Hz/60Hz.
3. Modo de detecção de tubulação: método de pico amplo, método de pico estreito, método de vale de som, método de vale de pico.
4. Modo de identificação de cabos: pinça (opcional) identificação inteligente e medição de corrente.
5. Interface homem-máquina: display de cristal líquido de matriz de pontos 480×272.
6. Bateria embutida: 4 baterias de íon de lítio 18650, nominal 4,2V, 8,2Ah.
7. Precisão de posicionamento: profundidade 0-3m (±5%), profundidade 3-12m (±10%)
8. Precisão da medição de profundidade: exibição de três dígitos, a profundidade máxima pode ser medida até 12 metros
9. Precisão da medição de corrente: 1mA
10. Distância máxima de detecção: O cabo com bom isolamento no método de conexão direta pode atingir até 15KM
Outros
1. Volume: transmissor 320×240×90mm, receptor 670×128×310mm.
2. Qualidade: 1,9 kg para o transmissor e 1,4 kg para o receptor.
3. Carregador: entrada AC100~240V, 50/60Hz, saída DC4.2V-1A, saída DC12.6V-1A.
4. Condições de operação: temperatura: -10ºC-40ºC, umidade 5-90%RH, altitude <4500m.
