Localizador de Falhas em Cabos Subterrâneos, Testador de Flash de Arco em Cabos, Pré-Localizador Personalizado

Detalhes do produto:

Certificação:	CE, ISO

Informações detalhadas

Certificação:

CE, ISO

Modelo N.O.:

XHGG502

Personalizado:

Personalizado

Cores:

Negro

Pacote de transporte:

Caixa de madeira com espuma dentro

Marca comercial:

Teste XZH

Origem:

China Xi'an

Habilidade da fonte:

1000 peças/ano

Personalização:

Disponível

Serviço pós-venda:

Garantia

Garantia:

1 ano

Destacar:

High Light

Destacar:

Pré-Localizador de Falhas em Cabos Subterrâneos

Testador de Flash de Cabos Personalizado

Descrição do produto

O localizador de falhas do cabo subterrâneo XHGG502 tdr adota um computador touch all-in-one de 12,1 polegadas de nível industrial e uma interface de software de operação simples para realizar testes de interação homem-computador.Adotar circuitos e dispositivos integrados de qualidade industrial, bateria de iões de lítio de grande capacidade, estável e fiável, e fácil de usar.
Este testador de falhas de cabo é um instrumento especial para medir e analisar o estado do cabo de alimentação e a distância de falha.Este teste de falhas de cabo adota a combinação de tecnologia eletrônica moderna e tecnologia de computador para realizar a filtragem de sinal, aquisição, processamento de dados, exibição gráfica, análise gráfica, para completar a medição da velocidade do cabo, teste de comprimento do cabo, teste de distância de falha do cabo.
Este localizador de falhas de cabo é adequado para falhas de baixa resistência, curto-circuito, circuito aberto e desconexão de cabos de energia, cabos coaxial de alta frequência, cabos de luz de rua,e fios enterrados de vários materiais com diferentes secções e diferentes meios, assim como fugas de alta resistência e flashes de alta resistência. falha de rede.
Bem-vindo a contactar-nos para mais informações.

Nome do produto	Pre-localizador de falhas de cabos subterrâneos (TDR)
Modelo	XHGG502
MOQ	1 Unidade
Função principal	Para a medição da distância aproximada da falha do cabo subterrâneo
Taxa de amostragem de dados	60 MHz, 120 MHz, 240 MHz, 400 MHz
Distância de ensaio	> 60Km
O comprimento do cabo de ensaio é definido	<1Km (distância curta);<3Km (distância média);>3Km ((distância longa)
Amplitude do pulso	400 Vpp
Largura do pulso	0.1uS e 2uS
Resolução de leitura	0.1m
precisão do ensaio do sistema	Menos de 0,5 m
Acoplador de pulso resistir à tensão	38 kVDC
Condições de trabalho	temperatura -25oC~+55oC, umidade relativa 85%, pressão atmosférica 750±30 mmHg.
Método de medição	Método de pulso de baixa tensão, método de flashover de alta tensão, método de pulso múltiplo

XHGG502 ARC Pre-localizador de falha de cabo
Detetar com precisão e rapidez a principal falha de isolamento de cabos de alimentação com níveis de tensão de 35KV e abaixo; calibrar o comprimento do cabo; testar aproximadamente a distância de falha do cabo

Pre-localização de falhas de cabo com o reflectômetro XHGG502 com base no

método de reflexão de pulso de baixa tensão (TDR),
flashover de alta tensãométodo (por exemplo, ICE, DECAY),
Método de reflexão de arco e de reflexão de pulso (ARC)Dispositivos de tiro único e multi-tiro ARC)

Pre-localizador de falhas no cabo

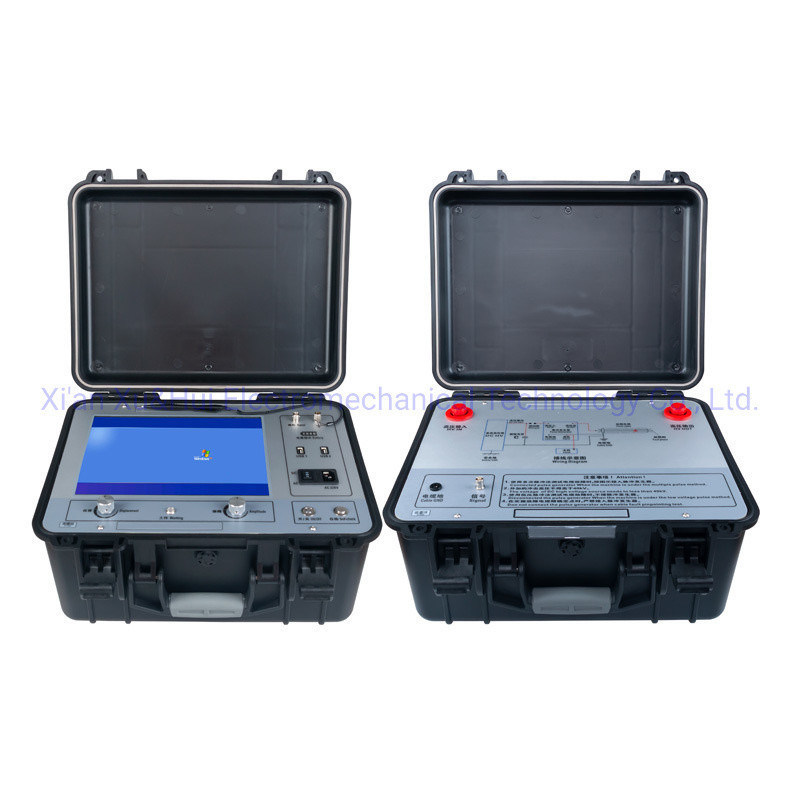

XHGG502: para o ensaio da distância de falha do cabo, incluir um anfitrião e um acoplador

Bem-vindo a contactar-nos para mais informações e serviços.Pre-localização da falha do cabo: com o reflectômetro XHGG502 baseado no método de reflexão por impulso de baixa tensão (TDR) e no método de decadência (flashover) de alta tensão (DECAY),Método de reflexão por arco ((single-shot/multi-shot).

Localizador de Falhas em Cabos Subterrâneos, Testador de Flash de Arco em Cabos, Pré-Localizador Personalizado 1

Existem três modos de teste do XHGG502, pulso de baixa tensão, flashover de alta tensão, multi-tiro do ARC.
A figura abaixo mostra a distância de falha do cabo medida utilizando o modo de ensaio ARC multi-shot do XHGG502.
Localizador de Falhas em Cabos Subterrâneos, Testador de Flash de Arco em Cabos, Pré-Localizador Personalizado 2

A figura abaixo mostra a distância de falha do cabo medida utilizando o modo de ensaio de flashover de alta tensão do XHGG502

A figura abaixo mostra o comprimento do cabo ou a distância de falha do circuito aberto do cabo medida usando o modo de ensaio de pulso de baixa tensão de XHGG502.não é necessário ligar o gerador de pulso de alta tensãoOutros métodos de ensaio devem ser utilizados em conjunto com um gerador de pulsos de alta tensão.

Localizador de Falhas em Cabos Subterrâneos, Testador de Flash de Arco em Cabos, Pré-Localizador Personalizado 4
