Método de ponte HV 7500V Teste de falhas de cabos de alimentação

Introdução

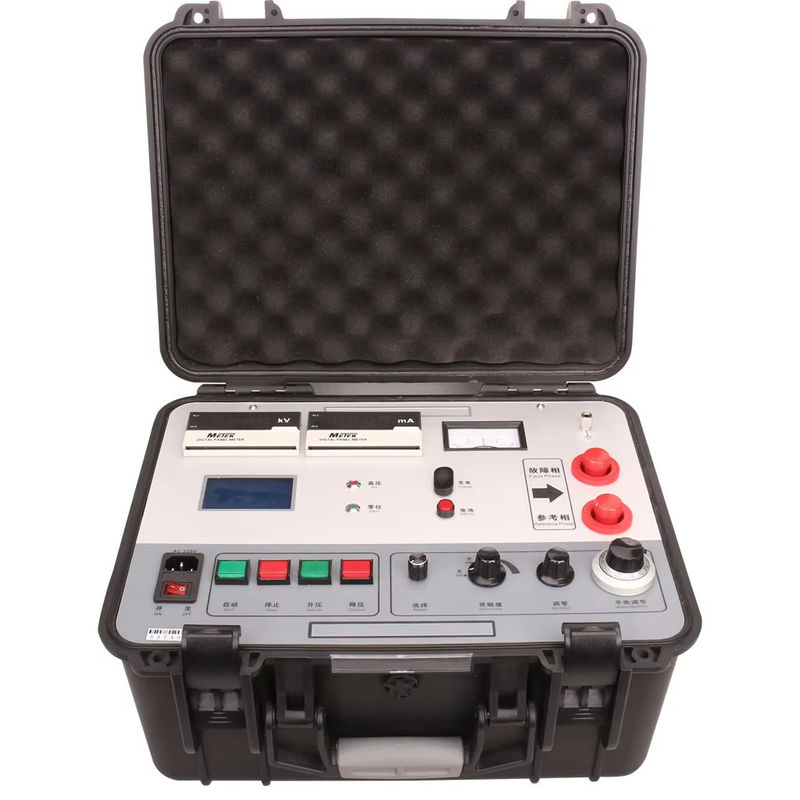

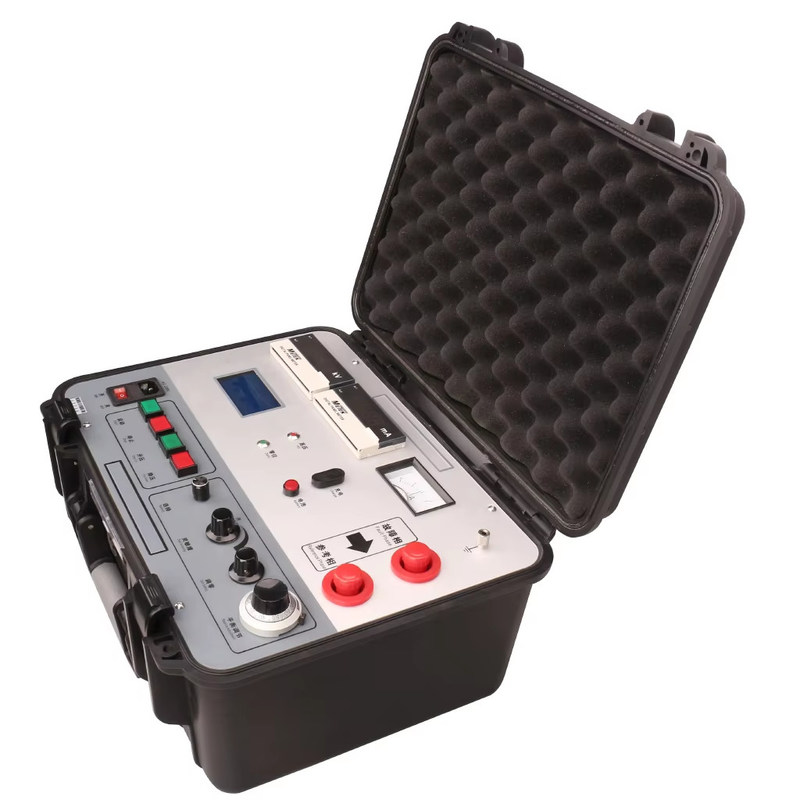

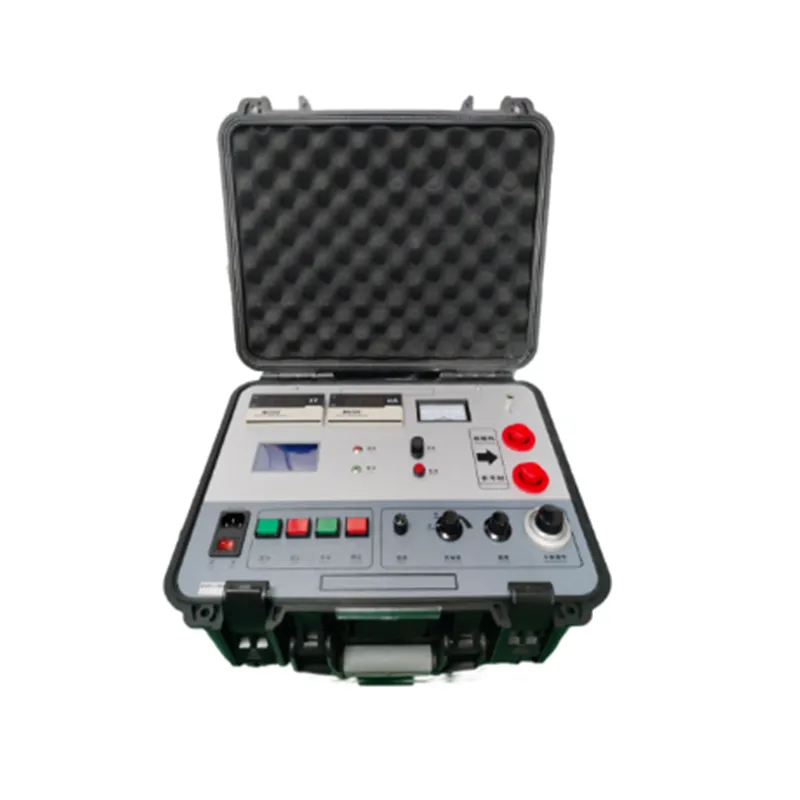

O testador de falhas da bainha externa do cabo XHHG521A é projetado com base no princípio da ponte MURRAY e pode ser usado para localizar os pontos de ruptura de vários fios e cabos e os pontos de defeito que não têm ruptura, mas têm valores de baixa resistência de isolamento.

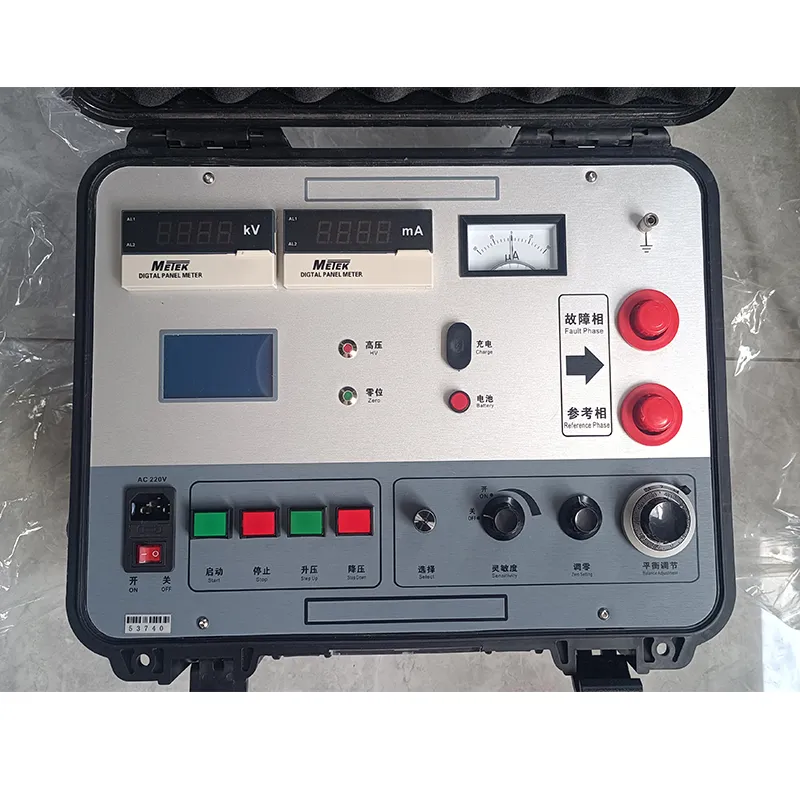

O equipamento usa um regulador de tensão elétrica e um transformador tipo R para formar uma fonte de corrente constante de alta tensão, e a operação do botão pode aumentar ou diminuir a tensão. A tensão sem carga é de 7500V, a corrente de curto-circuito é de 100mA, e um amplificador e galvanômetro de alta sensibilidade são usados para indicar o equilíbrio. Ele forma uma ponte balanceada com um potenciômetro proporcional, e o todo é colocado em um potencial alto. O cabo de medição é um cabo de borracha de alta tensão de dois núcleos especialmente projetado. O método de medição de resistência de quatro terminais é usado para evitar erros causados pela resistência do fio. Todo o painel está em baixo potencial. Operação com um toque, insira o comprimento do cabo e calcule automaticamente a distância da falha. A fonte de alta tensão e a ponte são integradas em uma caixa protetora portátil. Portanto, o dispositivo tem alta tensão, peso leve, fácil operação e uso seguro.

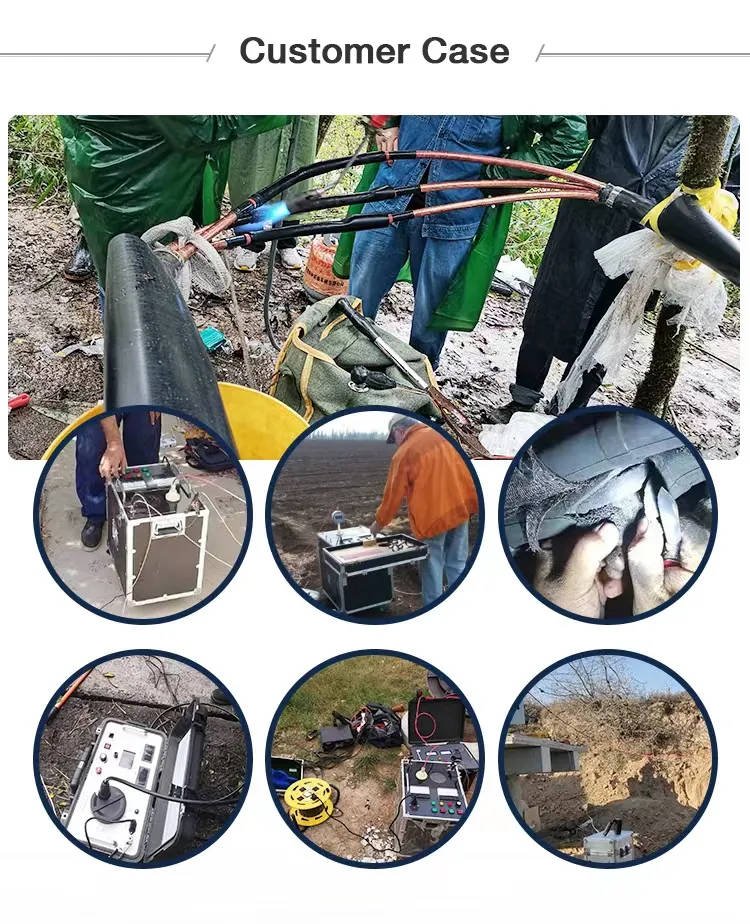

Pontes de alta tensão são particularmente adequadas para

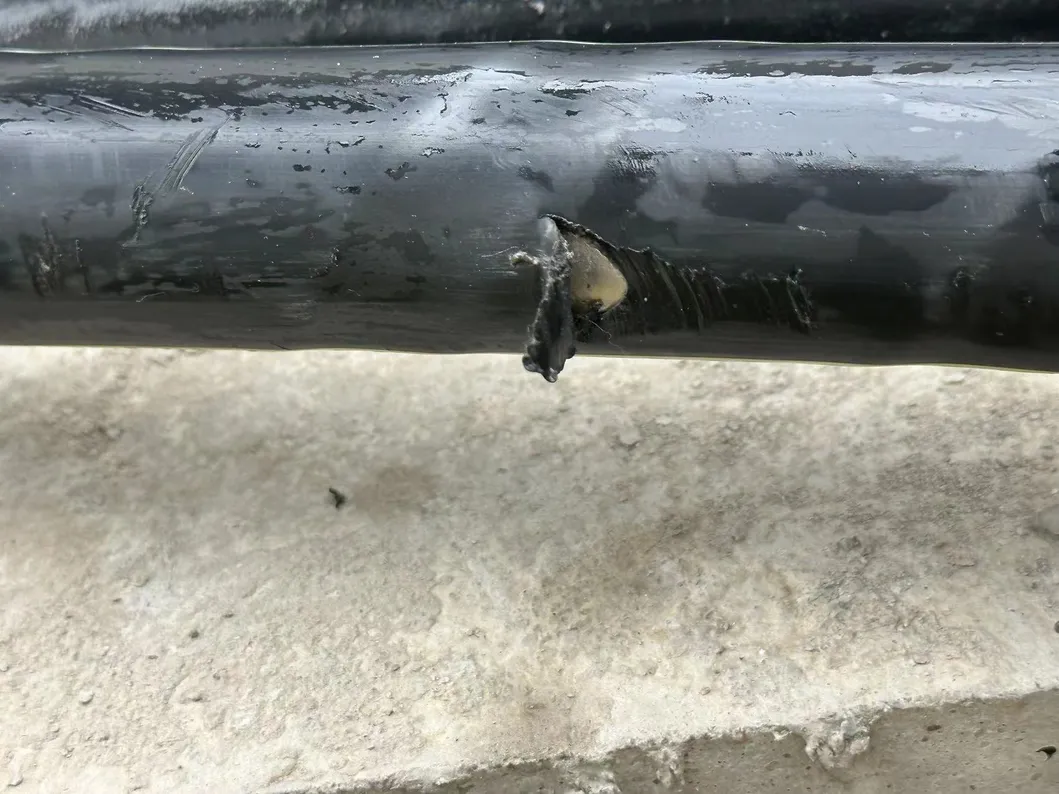

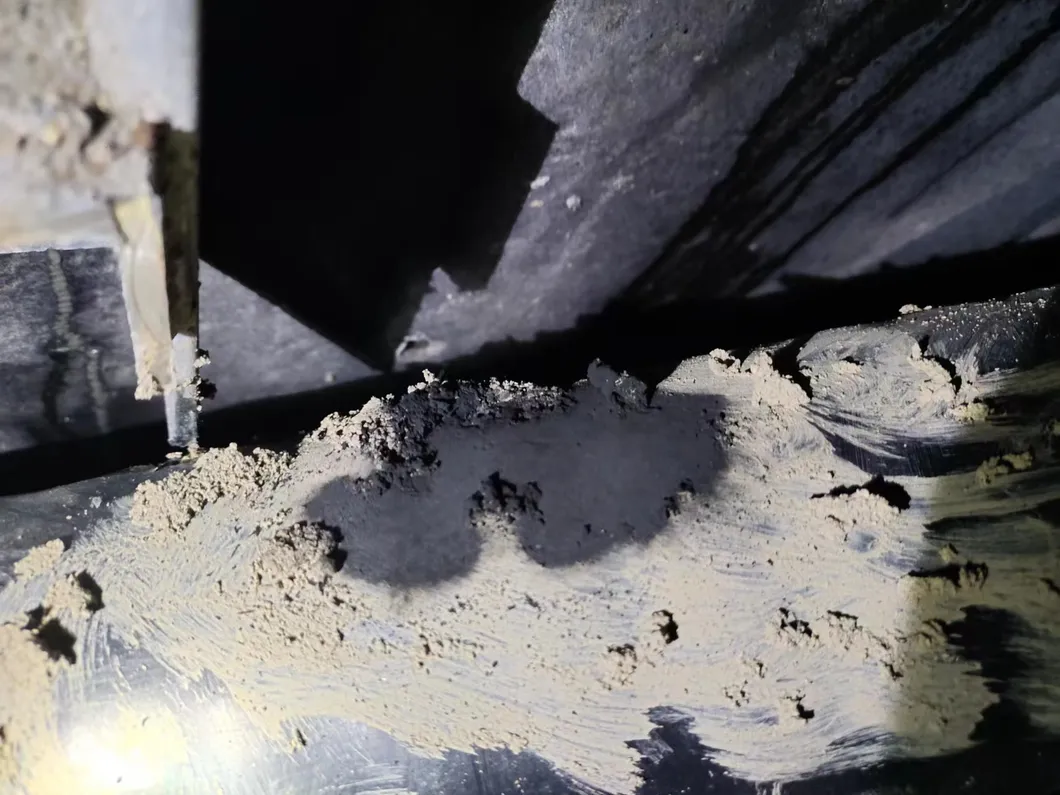

1. O ponto de ruptura de alta resistência do cabo após a instalação, especialmente o ponto de ruptura de alta resistência linear que é difícil de queimar em baixa resistência, como a ruptura de alta resistência linear da junta intermediária do cabo.
2. Ponto de ruptura do tipo flashover. Após a ruptura, a fonte de corrente constante pode manter o arco, uma corrente estável flui através da ponte, e a ponte tem sensibilidade suficiente.
3. Defeitos que ainda não se romperam, mas têm baixa resistência, como defeitos de isolamento encontrados com um megôhmetro que têm baixa resistência do cabo, mas não se rompem sob a tensão de operação.
