Princípio de funcionamento

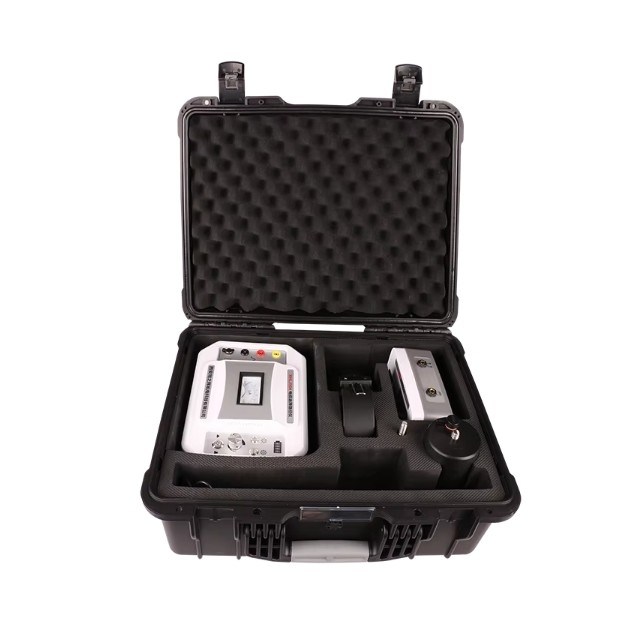

O localizador de cabos XHLJ504 é composto por um gerador de sinal de caminho de alta potência (transmissor) e um receptor necessários para detectar caminhos de cabos enterrados.
O princípio básico do medidor de caminho de cabos é usar um gerador de sinal de caminho (ou seja, o host transmissor de sinal do medidor de caminho) para inserir um sinal de pulso de caminho no cabo sob teste, gerando assim ondas eletromagnéticas, e então recebê-las com uma sonda, e o receptor amplifica o sinal recebido. Após o processamento, a saída é enviada para o fone de ouvido e o medidor de ponteiro.
Este rastreador de rota de cabos julga o caminho enterrado e a profundidade do cabo de acordo com os picos de som, vales de som e o grau de deflexão do medidor de ponteiro no fone de ouvido.
MultifunçãoO receptor de caminho de cabos é usado em conexão com sondas e fones de ouvido, etc., e pode ser usado como um localizador de falhas de cabos.
Parâmetros técnicos
Transmissor
| Sinal de saída |
15kHz intermitente |
| Potência de saída |
100W |
| Corrente de saída |
0～2A |
| Potência de trabalho |
220V (1±10%) 50Hz (1±5%); |
Receptor
| Ampliação |
500.000 vezes |
| Precisão da detecção |
±0,2m |
| Impedância de saída |
350Ω |
| Fonte de alimentação de trabalho |
duas pilhas padrão de 9V |
| Corrente de repouso |
<10mA |
Características
1. Usando o princípio de indução eletromagnética tradicional, forte capacidade anti-interferência.
2. Com funções de proteção contra sobrecorrente e curto-circuito, é seguro e confiável.
3. Saída de alta potência, não limitada pelo comprimento do cabo, circuito aberto também pode encontrar um caminho.
4. A saída é ajustável sem etapas, adequada para vários locais de teste, com forte adaptabilidade.
5. Ampliação super forte, a profundidade de detecção é maior que 10 metros.
6. Design de consumo de energia ultrabaixo, a corrente de repouso é inferior a 10mA.
7. O design do medidor analógico, a intensidade e a tendência do sinal são claras à primeira vista.
8. O nível zero pode ser ajustado arbitrariamente, o que é adequado para todos os tipos de cenas fortes e fracas.
