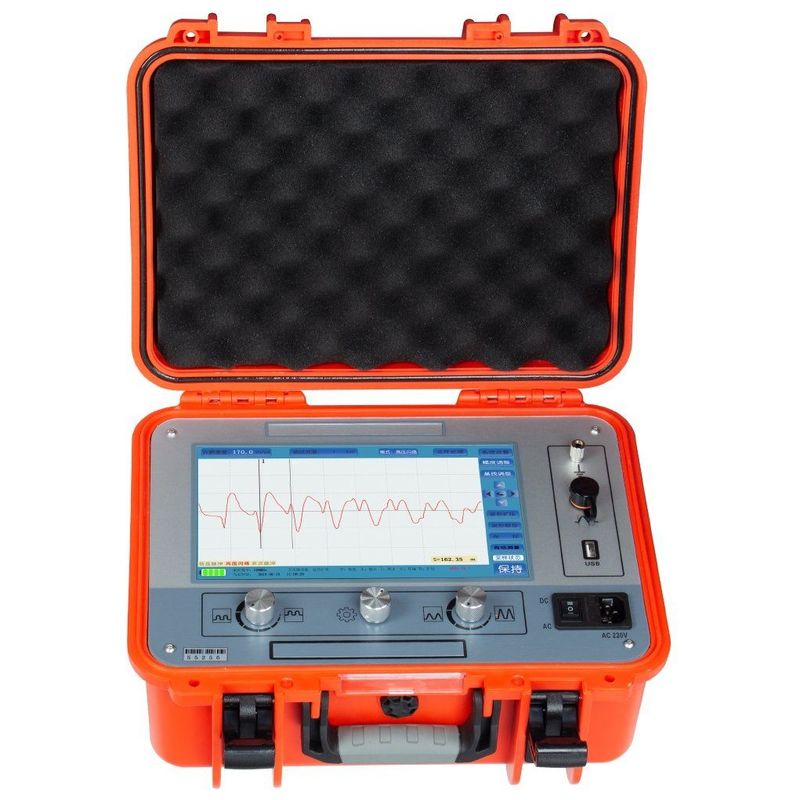

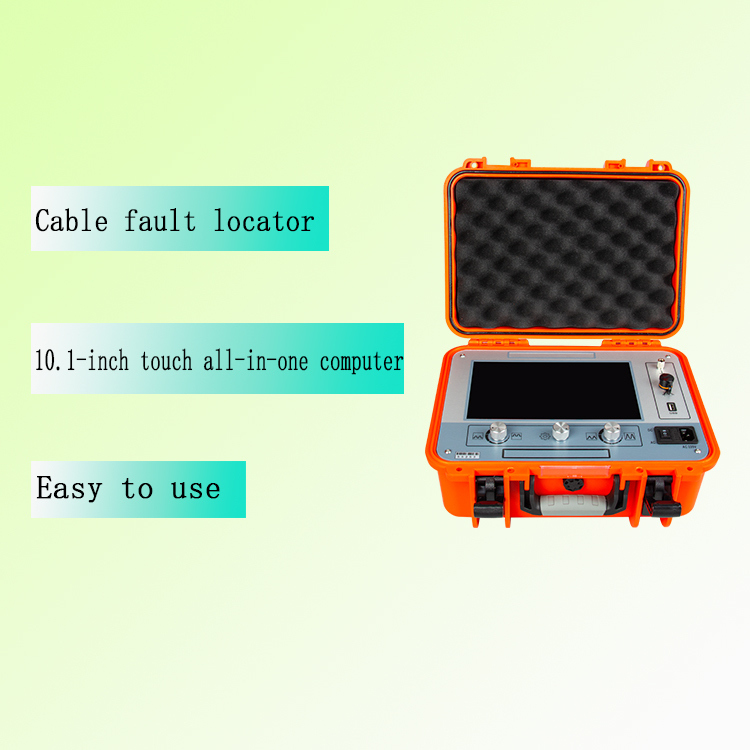

Testador de Falhas de Cabo XHGG502A2 com Tela Touch de 10,1" TDR e Pulso de Alta Tensão

XHGG502A2

Descrição
O testador de falhas de cabos adota um computador integrado com tela sensível ao toque de 10,1 polegadas de nível industrial, uma interface de software operacional simples, circuitos e dispositivos integrados de nível industrial e uma bateria de íons de lítio de grande capacidade embutida, que é estável, confiável e fácil de usar.

Este testador de falhas de cabos é um instrumento especial para medir e analisar o status e a distância de falha de cabos de energia. Este testador de falhas de cabos usa uma combinação de tecnologia eletrônica moderna e tecnologia de computador para obter filtragem de sinal, aquisição, processamento de dados, exibição gráfica e análise gráfica. Medição da velocidade do cabo, teste do comprimento do cabo, teste da distância da falha do cabo.

Este testador de falhas de cabos é adequado para falhas de baixa resistência, curto-circuito, circuito aberto e desconexão de cabos de energia, cabos coaxiais de alta frequência, cabos de iluminação pública e fios enterrados feitos de vários materiais com diferentes seções transversais e meios, bem como vazamento de alta resistência e flashover de alta resistência. Falha de rede. Os parâmetros técnicos estão em conformidade com os requisitos de "GB/T 18268.1 Requisitos anti-interferência para equipamentos de teste usados em locais industriais", "DL/T 849.1-2019 Condições técnicas gerais para testadores especiais para equipamentos de energia Parte 1: Testador de flash de falha de cabo", "JJF1042-2020" "Especificações de calibração para testadores de falhas de cabos".
Modo de trabalho: TDR (pulso de baixa tensão), Flashover de alta tensão (ICE (Corrente de impulso)/Decaimento)

Recursos

• Tela sensível ao toque TFT colorida de 10,1 polegadas;

• Sistema embarcado, modo de exibição e operação seguro, estável e simples;

• Com a função de testar a velocidade da onda do cabo, o comprimento do cabo e a distância da falha;

• Amostragem contínua totalmente automática, captura de forma de onda em todos os momentos, oportuna e precisa.

• Equipado com configuração automática da faixa de teste, análise automática da forma de onda e exibição da distância do teste.

• Menu totalmente em inglês, dois métodos de operação de toque e botões codificados, simples, rápidos e confiáveis.

• Equipado com tecnologia de teste de método de pulso de baixa tensão, método de flashover de alta tensão, a exibição da forma de onda é suave e fácil de interpretar.

• O instrumento possui poderosos recursos de processamento de dados, tornando-o conveniente para os usuários gerenciarem e arquivarem arquivos de forma de onda.

• Possui uma função de armazenamento massivo de forma de onda de teste: as formas de onda testadas no local podem ser convenientemente armazenadas no instrumento na ordem especificada pela nomenclatura chinesa para recuperação e observação a qualquer momento; pode armazenar mais de 8.000 registros de pulsos de baixa tensão e formas de onda de flashover de alta tensão, e vários pulsos Mais de 250 registros de forma de onda podem ser gravados, e os arquivos de forma de onda podem ser importados para software de computador para gerenciamento e análise usando comunicação USB.

• Brilho ultra-alto, o brilho da luz de fundo LED atinge 280nit, resolução 1024*600, conveniente para ambientes expostos à luz solar direta em operação.

Especificação técnica

Lista de embalagem

XHDD503B

Introdução O localizador de falhas de cabos XHDD503B usa o método de sincronização acústica e magnética para determinar o ponto de falha do cabo de energia. O flashover eletrônico é gerado pelo gerador de descarga de impacto, captado e amplificado pela sonda correspondente, e a localização precisa do ponto de falha é determinada por julgamento auditivo e visual. É um dispositivo que completa o posicionamento preciso do ponto de falha do cabo dentro da faixa de medição aproximada e coleta a diferença de tempo acústico e magnético. Ele integra tecnologia de posicionamento, teste assistido por caminho e outras tecnologias, fornecendo vários modos de teste e informações de prompt ricas e diversas para concluir com eficiência e precisão a localização da falha do cabo.

Indicadores técnicos
