Aplicação alvo:Especializada em equipas de análise de falhas forenses de transformadores, engenheiros de investigação pós-incidente,e profissionais de avaliação de perdas de seguros que exigem provas científicamente rigorosas da condição de enrolamentoDiferente dos testes de manutenção de rotina, o XHBX1501 enfatiza a análise de comparação dupla (fase horizontal A-B-C + longitudinal antes/depois da tendência),Conformidade com o DL/T911-2004 para a notificação autorizada, e geração automática de documentos do Word, fornecendo conclusões de diagnóstico admissíveis pelos tribunais para reivindicações de garantia, avaliações de seguros e determinação da causa raiz da falha.

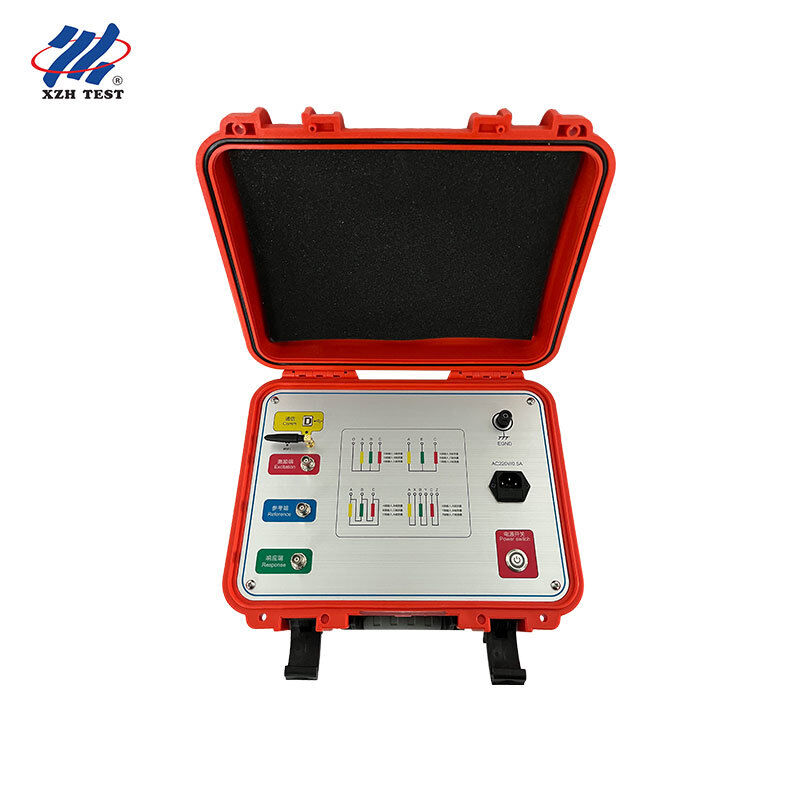

XHBX1501 Teste de Deformação de Enrolamento do Transformador
O XHBX1501 transformador de enrolamento de deformação tester utiliza avançadoAnálise da resposta de frequência (FRA)tecnologia para diagnosticar com precisão as falhas internas dos transformadores, através da medição dos parâmetros característicos dos enrolamentos dos transformadores em diferentes domínios de frequência,Este instrumento quantifica as alterações de resposta para determinar a gravidade da deformação do enrolamento.O sistema fornece dados de diagnóstico claros para avaliar se os transformadores necessitam de manutenção ou revisão, proporcionando o rigor probatório necessário para investigações de falhas e avaliações de seguros..
Tecnologia de diagnóstico
O XHBX1501 empregaTecnologia de varredura de alta frequência DDS (Direct Digital Synthesis)para um diagnóstico preciso de falhas num intervalo de varredura de 100 Hz ∼ 2 MHz. Um sistema de amostragem A/D de 16 bits de dupla canalização de alta velocidade capta simultaneamente dados de resposta de amplitude e de fase,permitindo a identificação de::
- Deformações por torção e deformações por rebentamento
- Deslocamento e inclinação da bobina
- Deformação de curto-circuito entre voltas
- Falhas de curto-circuito de contacto fase-a-fase
Características fundamentais
Modos de varredura dupla:Os sistemas de medição de varredura de frequência linear e de varredura segmentada proporcionam configurações de ensaio flexíveis e otimizadas para diferentes tamanhos de transformadores e objetivos de investigação.
Indicação de frequência flexível:Suporta a indexação de frequência linear e logarítmica para corresponder aos requisitos de diagnóstico específicos e às necessidades de conformidade com as normas.
Análise de comparação dupla:A comparação horizontal avalia as semelhanças de fase A-B-C para identificar padrões de deformação assimétricos.A comparação longitudinal sobrepõe as medições actuais aos dados históricos de referência para detectar a degradação progressiva ao longo do tempo.
Microprocessador de alta velocidade:A integração superior com o processamento de bordo proporciona velocidades de ensaio de 1 a 2 minutos por fase, permitindo uma análise abrangente de três fases numa única visita ao local.
Comunicação dupla:Porta USB para ligação directa ao PC e Bluetooth sem fios opcional para operação remota e transferência de dados em instalações de transformadores perigosas ou de difícil acesso.
Geração automática de relatórios:O software compila automaticamente os dados de ensaio, as curvas de comparação e as conclusões de diagnóstico num documento Word formatado ‡ pronto para ser incluído nos relatórios de investigação de falhas,Apresentação de sinistros, e documentação de garantia.
DL/T911-2004 ConformidadeObservação plena do padrão da indústria energética chinesa para a análise da resposta de frequência dos transformadores de potência, garantindo a aceitabilidade regulamentar dos resultados de diagnóstico.
Especificações técnicas
| Faixa de frequência de varredura |
100 Hz 2MHz |
| Faixa de medição da amplitude |
-100dB 20dB |
| Precisão da frequência de digitalização |
00,005% |
| Impedância de saída do sinal |
50Ω |
| Impedância de entrada de sinal |
1MΩ |
| Amplitude de saída do sinal |
Pico ± 10 V (regulado por software) |
| Amostragem A/D |
Dual-Channel 16 bits de alta velocidade |
| Velocidade de ensaio |
1 ¢ 2 minutos por enrolamento de fase |
| Comunicação |
USB + Bluetooth sem fio opcional |
| Dimensões |
310 × 400 × 330 mm (caixinha de alumínio) |
| Norma de conformidade |
DL/T911-2004 |
Perguntas Frequentes
Q1: Como é que os testes de deformação de enrolamento baseados na FRA apoiam as investigações de falhas forenses?
A análise de resposta de frequência cria uma impressão digital elétrica única de cada enrolamento do transformador.ou defeitos de fabricação XHBX1501 compara a resposta de frequência pós-incidente com as curvas de linha de base ou de unidades irmãs para identificar quais enrolamentos sofreram deformação, a gravidade do deslocamento e se o padrão de danos é consistente com o suposto mecanismo de falha.A metodologia de comparação dupla (fase horizontal A-B-C + fase longitudinal antes/depois) proporciona um objectivo, evidências quantificáveis adequadas para análise das causas raiz, comprovação de reivindicações de seguro e resolução de litígios de garantia.
Q2: Que tipos de defeitos de enrolamento pode o XHBX1501 identificar?
A tecnologia de varredura de alta frequência DDS detecta quatro categorias primárias de deformação:(1) Torção e rebentamento do enrolamento ‡ deformação radial causada tipicamente por forças eletromagnéticas durante eventos de falha através2) Deslocamento e inclinação da bobina ∆ movimento axial frequentemente resultante de impactos de transporte ou eventos sísmicos;(3) Deformação de curto-circuito entre curvas ∙ falha de isolamento localizada entre curvas adjacentes; e (4) Curto-circuitos de contacto de fase a fase.Cada tipo de defeito produz assinaturas de resposta de frequência distintas que o software de análise correlaciona com padrões de falha conhecidos para diagnóstico rápido.
P3: Os relatórios de ensaio gerados pelo instrumento podem ser utilizados como provas em reclamações de seguro ou de garantia?
Sim, o XHBX1501 é totalmente compatível com o DL/T911-2004, o padrão da indústria de energia chinesa para análise de resposta de frequência em transformadores de energia.A função de geração automática de relatórios do Word compila dados de medição brutos, curvas de resposta de frequência, sobreposições de comparação horizontal e longitudinal e conclusões de diagnóstico num único documento formatado.Quando combinado com a documentação adequada da cadeia de custódia e registos de calibração, estes relatórios fornecem evidências cientificamente defensáveis aceites pelos reguladores de seguros, administradores de garantia e painéis de arbitragem para reclamações de falha de transformadores.
P4: Qual a diferença entre a análise de comparação horizontal e longitudinal?
A comparação horizontal avalia a similaridade da resposta de frequência nas três fases (A, B, C) do mesmo transformador.Uma vez que as três fases partilham características de projecto e de fabrico idênticas, desvios significativos na curva de resposta de uma fase indicam deformação localizada naquele enrolamento específico.A comparação longitudinal sobrepõe a medição atual aos dados históricos de referência do mesmo transformador typically the factory test record or an earlier field measurementOs desvios progressivos na comparação longitudinal revelam uma degradação gradual do enrolamento ao longo do tempo, enquanto as mudanças súbitas sugerem danos induzidos por eventos.Usando ambos os métodos em conjunto fornece a imagem diagnóstica mais abrangente.
Q5: Que opções de conectividade estão disponíveis para uso em campo e laboratório?
O XHBX1501 oferece duas interfaces de comunicação: uma porta USB padrão para conexão direta com um laptop ou tablet baseado no Windows que execute o software de análise,e Bluetooth sem fio opcional para operação remotaA conectividade Bluetooth é particularmente valiosa em ambientes de subestações onde o transformador em investigação pode estar situado numa área de acesso restrito, a uma altitude,ou na proximidade de equipamentos energizados permitindo ao operador controlar as medições e rever os dados a uma distância segura sem passar por cabos de comunicação longos através da central de ligação.
