Teste de descarga parcial multifuncional para detecção em tempo real no local

Name: Teste de descarga parcial multifuncional para detecção em tempo real no local
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHJF801B
Price: 4,115.00 USD
Availability: InStock

Detalhes do produto:

Lugar de origem:	China
Marca:	XZH TEST
Certificação:	CE/ISO
Número do modelo:	XHJF801B

Informações detalhadas

Lugar de origem:

China

Marca:

XZH TEST

Certificação:

CE/ISO

Número do modelo:

XHJF801B

Destacar:

High Light

Destacar:

Teste de descarga parcial no local

detector PD do painel de distribuição

XHJF801B detecção ao vivo

Trading Information

Quantidade de ordem mínima:

1 unidade

Preço:

Negociável

Detalhes da embalagem:

Embalagens de madeira

Tempo de entrega:

5-8 dias úteis

Termos de pagamento:

T/t

Habilidade da fonte:

1000 unidades por ano

Descrição do produto

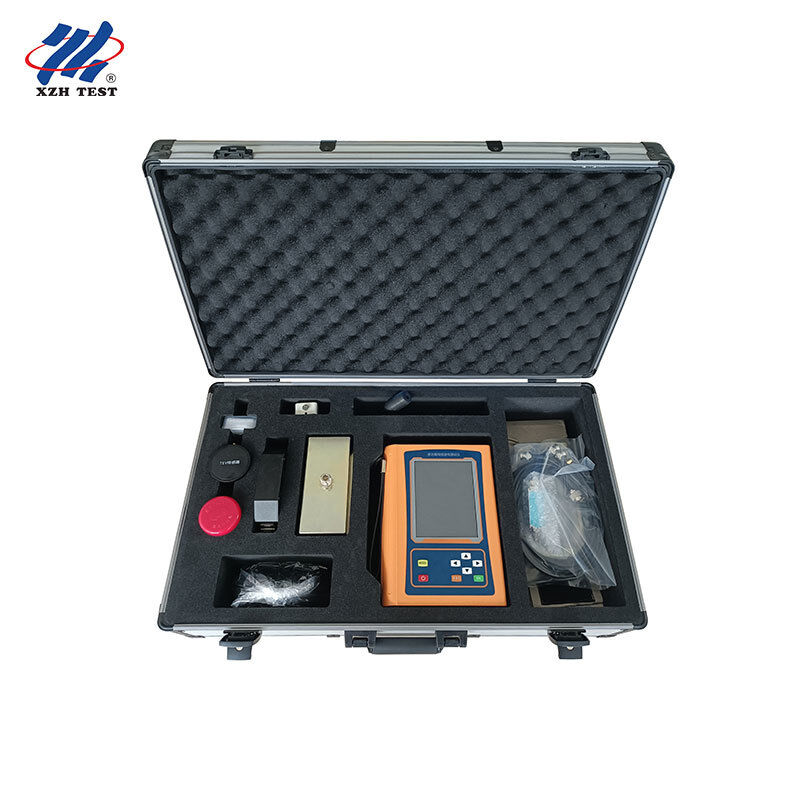

O XHJF801B é um testador multifuncional de descarga parcial (PD) quatro em um projetado para detecção em tempo real de equipamentos elétricos de alta tensão. Integrando detecção ultrassônica sem contato/contato (AA/AE), tensão transitória de terra (TEV), detecção de alta frequência (HF) e ultra-alta frequência (UHF), permite que equipes de serviços públicos e equipes de manutenção de subestações localizem rapidamente defeitos de isolamento em painéis, GIS, transformadores e sistemas de cabos durante a operação energizada, reduzindo interrupções não planejadas e melhorando a confiabilidade da rede.

XHJF801B

Público-alvo

Projetado para equipes de inspeção de campo e detecção ao vivo:

Equipes de O&M de subestações e redes de distribuição realizando inspeção de PD energizada (ao vivo)
Equipes de manutenção de linhas de cabos testando juntas de cabos, terminações e condutores blindados
Engenheiros de campo de concessionárias de energia conduzindo manutenção baseada em condições (CBM) de painéis de distribuição e GIS

Principais recursos

Detecção quatro em um: ultrassônico (AA/AE), TEV, HF e UHF em um único instrumento portátil
Processamento avançado de sinais de RF e de alta frequência para alta sensibilidade e anti-interferência no local
Sensor acoplado a ar sem contato integrado; sensor ultrassônico externo acoplado à superfície opcional
Janelas de análise fase-linear, PRPD e PRPS para diagnóstico intuitivo de descarga
Armazenamento de dados, visualização, exclusão e registro de formas de onda para relatórios no local
Limites de atenção/alarme de vários níveis com avisos de amplitude codificados por cores
Bateria de lítio de grande capacidade para 6 a 8 horas de operação contínua em campo
Sistema operacional Linux incorporado para expansão conveniente de funções futuras

Aplicativos

Detecção ao vivo no local de painéis de distribuição (gabinetes de distribuição) e GIS
Junções de cabos, terminações e isolamento de cabos de alta tensão
Transformadores de potência e buchas durante inspeção energizada
Barramentos, isoladores e outros equipamentos elétricos sob tensão

Especificações Técnicas

Sensor / Parâmetro	Especificação
Ultrassônico sem contato (AA)	Centro 40kHz ±1kHz; faixa -7~68dBuV; resolução 0,1dB
Contato Ultrassônico (AE)	20~80kHz (SF6) / 80~200kHz (óleo); dinâmico 60dB; resolução 0,1dB
Tensão Transitória de Terra (TEV)	3MHz~100MHz; faixa 0~60dBmV; resolução 0,1dB
Frequência ultra-alta (UHF)	300 MHz ~ 1500 MHz; faixa -70~-10dBm; resolução 0,1dBm
Alta Frequência (HF)	0,3 MHz ~ 30 MHz; faixa 0~70dB; ganho -30~20dB; Entrada 50Ω
Ambiente Operacional	-20°C~50°C; umidade 0~85%
Mostrar	LCD TFT colorido de 5,6 polegadas, 480×640
Dimensões / Peso	230×170×48mm; 1,35kg
Vida útil da bateria	Cerca de 6 horas (bateria de lítio de grande capacidade)

Perguntas frequentes

Quais equipamentos o XHJF801B pode testar no local?

Abrange quadros de distribuição, GIS, transformadores de potência, buchas, cabos de alta tensão e juntas de cabos. Com quatro métodos de detecção (ultrassônico, TEV, HF e UHF), adapta-se a diferentes tipos de equipamentos e condições de campo.

Ele pode realizar detecção em tempo real (energizado) sem interrupção?

Sim. O XHJF801B foi projetado para detecção ao vivo não intrusiva, de acordo com as especificações técnicas de detecção ao vivo. Os sensores são colocados próximos à superfície do equipamento ou aos cabos de aterramento, portanto, não há necessidade de queda de energia.

Qual método de detecção devo usar para comutadores?

Para equipamentos de manobra, TEV (tensão transitória de terra) e ultrassônico (AA/AE) são os métodos principais. O TEV detecta descarga interna na superfície do gabinete, enquanto o ultrassom localiza descarga superficial e corona.

Quanto tempo dura a bateria para um dia inteiro de inspeção?

A bateria de lítio de grande capacidade fornece cerca de 6 horas de operação contínua com uma única carga, o suficiente para um turno completo de inspeção em campo. O tempo de carregamento é de cerca de 2 a 4 horas.

Ele pode salvar dados e formas de onda para meu relatório de inspeção?

Sim. Ele suporta armazenamento, visualização e exclusão de dados, além de gravação de formas de onda. Os arquivos podem ser exportados para uma unidade USB (FAT32) para geração de relatórios e arquivamento.
