Teste de descarga parcial multifuncional para diagnóstico de isolamento XHJF801B

Name: Teste de descarga parcial multifuncional para diagnóstico de isolamento XHJF801B
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHJF801B
Price: 4,115.00 USD
Availability: InStock

Detalhes do produto:

Lugar de origem:	China
Marca:	XZH TEST
Certificação:	CE/ISO
Número do modelo:	XHJF801B

Informações detalhadas

Lugar de origem:

China

Marca:

XZH TEST

Certificação:

CE/ISO

Número do modelo:

XHJF801B

Destacar:

High Light

Destacar:

testador de diagnóstico de isolamento

Teste de descarga parcial de transformador

Ensaio de fábrica XHJF801B

Trading Information

Quantidade de ordem mínima:

1 unidade

Preço:

Negociável

Detalhes da embalagem:

Embalagens de madeira

Tempo de entrega:

5-8 dias úteis

Termos de pagamento:

T/t

Habilidade da fonte:

1000 unidades por ano

Descrição do produto

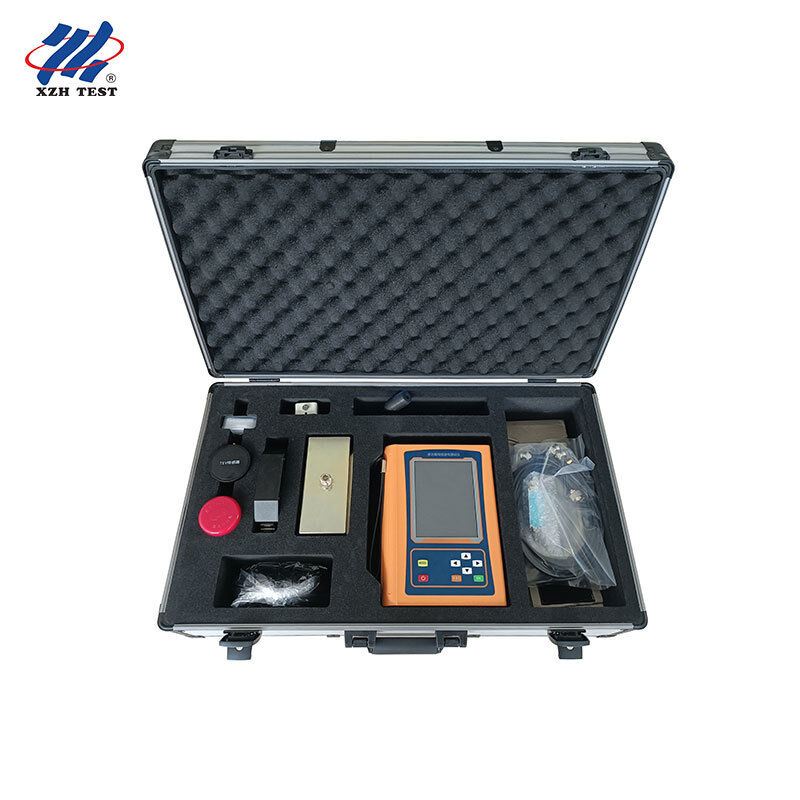

O XHJF801B é um testador de descarga parcial (PD) multifuncional construído para diagnóstico de isolamento em ambientes de fábrica e laboratório.Detecção de alta frequência (HF) e tensão terrestre transitória (TEV) com análise PRPD/PRPS com resolução de fase, oferece aos fabricantes de transformadores e equipamentos de comutação, laboratórios de ensaio de terceiros e institutos de investigação uma ferramenta precisa para os ensaios de aceitação de fábrica,Ensaios de tipo e avaliação da condição de isolamento a longo prazo.

Público-alvo

Concebido para fabricantes, laboratórios e institutos de ensaio:

Fabricantes de transformadores, equipamentos de comutação e SIG que realizam ensaios de aceitação de fábrica e de tipo
Laboratórios de ensaio e institutos de investigação de isolamento
Equipas de inspecção da qualidade dos equipamentos eléctricos que avaliam o envelhecimento e os defeitos do isolamento

Características fundamentais

Quatro canais de detecção: AE ultra-sônico, UHF, HF e TEV para análise abrangente do isolamento
Análise com resolução de fase do PRPD e do PRPS para a identificação precisa da fonte de descarga
Os ultrassônicos de contacto abrangem os equipamentos SF6 (20~80 kHz) e os equipamentos cheios de óleo (80~200 kHz)
Alta resolução de 0,1 dB em todos os sensores para dados de medição repetíveis
Armazenamento, visualização, eliminação e registo da forma de onda dos dados para os relatórios de ensaio
Prazos de alarme de vários níveis com exibição de amplitude codificada por cores
Bateria de lítio de grande capacidade e mainframe compacto de 1,35 kg para configuração de teste flexível
Sistema operacional Linux incorporado com suporte à expansão e integração de funções futuras

Aplicações

Ensaios de aceitação de fábrica (FAT) de transformadores, equipamentos de comutação e SIG
Ensaios de localização e de tipo dos defeitos de isolamento no laboratório
Diagnóstico de equipamento de energia SF6 isolado a gás e cheio de óleo
Avaliação do envelhecimento do isolamento a longo prazo para institutos de investigação

Especificações técnicas

Sensor / Parâmetro	Especificações
Ultrassonografia sem contacto (AA)	Centro 40kHz ± 1kHz; faixa -7~68dBuV; resolução 0,1dB
Ultrassonografia de contacto (AE)	20~80kHz (SF6) / 80~200kHz (óleo); dinâmico 60dB; resolução 0,1dB
Voltagem terrestre transitória (TEV)	3MHz~100MHz; faixa 0~60dBmV; resolução 0,1dB
Frequência ultra-alta (UHF)	300MHz~1500MHz; faixa -70~-10dBm; resolução 0,1dBm
Alta frequência (HF)	0.3MHz~30MHz; faixa 0~70dB; ganho -30~20dB; entrada de 50Ω
Ambiente de funcionamento	-20°C a 50°C; umidade 0 a 85%
Exibição	5LCD TFT a cores de 0,6 polegadas, 480×640
Dimensões / Peso	230 × 170 × 48 mm; 1,35 kg
Duração da bateria	Cerca de 6 horas (bateria de lítio de grande capacidade)

Perguntas frequentes

O XHJF801B pode ser utilizado para testes de aceitação de transformadores na fábrica?

Sim, o seu canal de ultra-som de contacto (AE) cobre 80~200kHz para equipamentos cheios de óleo, e o canal de HF (0,3~30MHz) mede a descarga nos cabos de aterragem,que o tornam adequado para o diagnóstico de FAT e isolamento de transformadores.

Suporta a análise PRPD/PRPS para os relatórios de diagnóstico?

Sim, o instrumento fornece janelas de análise de fase linear, PRPD e PRPS, permitindo uma identificação clara da fonte de descarga e apoiando relatórios de diagnóstico de isolamento profissional.

Qual a resolução e precisão da medição?

Todos os canais de detecção oferecem uma resolução de 0,1 dB (0,1 dBm para UHF) com um erro de linearidade inferior a ± 20%, garantindo dados de medição repetíveis e de alta precisão.

Que faixas de frequência abrange para os diferentes tipos de equipamento?

AE: 20~80 kHz (SF6) e 80~200 kHz (cheio de óleo); UHF: 300MHz~1500MHz; HF: 0,3MHz~30MHz; TEV: 3MHz~100MHz, abrangendo SIG, transformadores, interruptores e cabos.

Podem ser exportados dados para relatórios de ensaio de terceiros?

Sim, os dados de ensaio e as gravações de forma de onda podem ser salvos e exportados para uma unidade USB (FAT32), permitindo uma fácil integração nos relatórios de ensaio da fábrica e na documentação de certificação de terceiros.
