Pinpointer de Falhas de Cabo de Alto Desempenho para Identificação Rápida de Pontos de Falha
Especificações do Produto
| Modelo Nº. |
XHDD503E |
| Uso |
Testador de Cabo de Rede, Testador de Cabo de Áudio, Testador de Cabo Coaxial, Testador de Cabo Digital |
| Energia |
Eletricidade |
| Cor |
Preto |
| Filtro |
200Hz-1600Hz Opcional |
| Ganho de Saída |
16 Níveis (0~112dB) |
| Precisão de Posicionamento Acústico-Magnético |
Menos de 0,2m |
| Precisão de Posicionamento de Tensão de Passo |
Menos de 0,5m |
| Precisão de Identificação de Caminho |
Menos de 0,5m |
| Pacote de Transporte |
Caixa de Madeira |
| Marca Registrada |
XZH TEST |
| Origem |
China |
| Código HS |
9031809090 |
| Capacidade de Fornecimento |
2000PCS/Ano |
| Garantia |
12 Meses |
Visão Geral do Produto
O localizador de falhas de cabo utiliza os princípios de captação de vibração e indução eletromagnética para determinar a localização específica dos pontos de falha do cabo. Um gerador de pulso de alta tensão causa descarga de flashover no ponto de falha, e as ondas de vibração, ondas sonoras e ondas eletromagnéticas resultantes são detectadas pela sonda especial do instrumento para localização precisa da falha.
Principais Características
- LCD de alto brilho sensível ao toque de 5 polegadas garante visibilidade sob a luz solar
- 4 modos de teste: padrão, aprimorado, redução de ruído e personalizado
- 4 funções de posicionamento: sincronização acústico-magnética, acústico puro, magnético puro e tensão de passo
- Tecnologia de redução de ruído de fundo com múltiplas opções de filtragem
- Equipado com funções BNR e mudo
- Capacidade de indicação de desvio de caminho
- Sensores de sinal de isolamento físico multicamadas com classificação IP65 à prova d'água
- Bateria de lítio de grande capacidade embutida com longo tempo de espera e carregador rápido
- Design compacto e leve com interface homem-máquina simples
Especificações Técnicas
Parâmetros do filtro: Todos os passes: 100Hz~1600Hz, Passe baixo: 100Hz~300Hz, Qualcomm: 160Hz~1600Hz, Passe banda: 200Hz~600Hz
Ganho do canal: 8 níveis ajustáveis
Ganho do canal magnético: 8 níveis ajustáveis
Ganho de tensão de passo: 8 níveis ajustáveis
Ganho de saída: 16 níveis (0~112db)
Impedância de saída: 350Ω
Precisão de posicionamento acústico-magnético: ≤0,1m
Precisão de posicionamento de tensão de passo: ≤0,5m
Precisão de identificação de caminho: ≤0,5m
Método de controle de exibição: Tela sensível ao toque de alto brilho de 5 polegadas
Fonte de alimentação: 4*18650 baterias de lítio padrão
Tempo de espera: Mais de 8 horas
Dimensões: 428L×350W×230H (mm)
Peso: 7kg
Condições de operação: -25~65ºC; Umidade relativa ≤90%
Princípio de Funcionamento
1. Método de sincronização acústico-magnética: Combina a medição acústica tradicional com a detecção de sinal eletromagnético para localização precisa de falhas, medindo as diferenças de tempo entre os sinais.
2. Método de som puro: Usa impulso de alta tensão para criar sons de descarga nos pontos de falha, detectados por sensores acústicos sensíveis para localização precisa.
3. Método magnético puro: Detecta sinais de pulso através de bobinas de indução para determinar o caminho do cabo e as localizações de falha.
4. Método A-frame: Usa medições de diferença de potencial para localizar falhas de aterramento em cabos enterrados, detectando mudanças nas características do campo elétrico.
Componentes do Instrumento

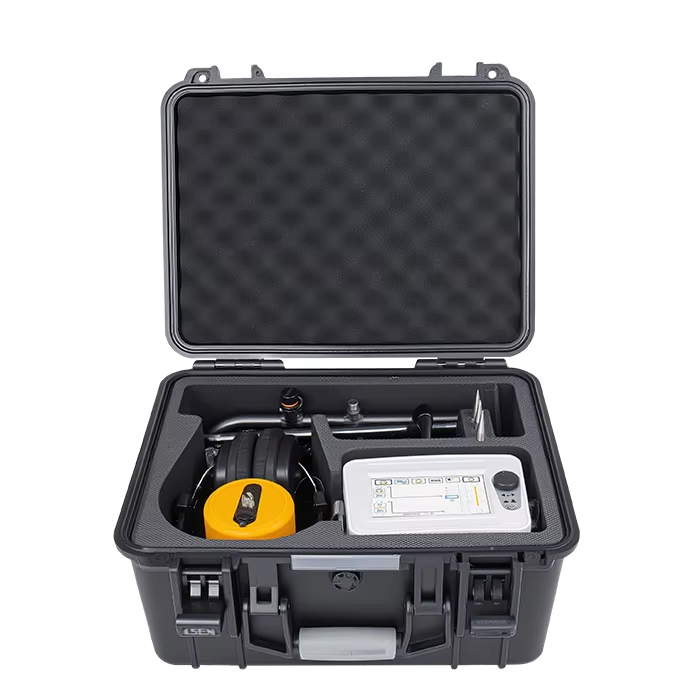

- Unidade principal do localizador de falhas de cabo
- Sonda com haste de conexão
- Fones de ouvido para feedback de sinal
- Cabo de sinal de 7 núcleos
- Carregador
- A-frame para teste de tensão de passo
- Cabo de conexão A-frame
- Acessório de pino de aterramento
Demonstração de Operação
O A-frame entra automaticamente no modo de teste quando conectado. Os indicadores vermelho e verde mostram as mudanças na intensidade do sinal à medida que você se aproxima do ponto de falha, com deflexão máxima ocorrendo aproximadamente 5 metros antes e depois da localização da falha.
Testes de Campo
