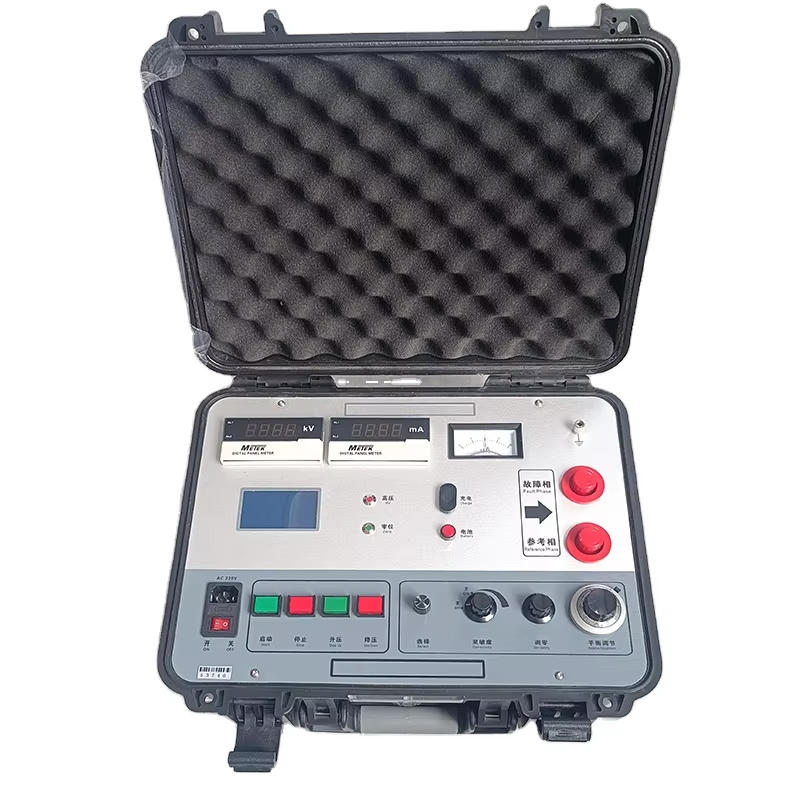

Conjunto de localizador de falhas da bainha externa do cabo para cabos de 10 kV a 500 kV
Conjunto de localizador de falhas da bainha externa do cabo para cabos de 10 kV a 500 kV
Detalhes do produto:
Lugar de origem:
China
Marca:
XZH TEST
Certificação:
CE/ISO
Número do modelo:
XHHG521A
Informações detalhadas
Lugar de origem:
China
Marca:
XZH TEST
Certificação:
CE/ISO
Número do modelo:
XHHG521A
Destacar:
High Light
Destacar:
Localizador de falhas em cabos de 10kV-500kV
,
detector de falhas da bainha do cabo
,
conjunto localizador de cabos de alta tensão
Trading Information
Quantidade de ordem mínima:
1 unidade
Detalhes da embalagem:
Embalagens de madeira
Tempo de entrega:
5-8 dias úteis
Termos de pagamento:
T/t
Habilidade da fonte:
2000 unidade/ano
Descrição do produto
Conjunto Localizador de Falhas na Bainha Externa de Cabos
Detecção de Falhas na Bainha Externa de Cabos Via Ponte MURRAY/Tensão de Passo e Corrente de Grampo
O Conjunto Localizador de Falhas na Bainha Externa de Cabos identifica rapidamente e com precisão perigos ocultos, incluindo falhas de aterramento e corrente de fuga excessiva na bainha externa de cabos de alta e extra-alta tensão, unifilares e trifilares, de 10kV a 500kV. Este sistema também pode realizar testes de tensão suportável DC de 5kV-10kV, 1 minuto, em bainhas de cabo de polietileno de alta densidade e cloreto de polivinila.
Principais Aplicações
Essencial para a manutenção de sistemas de cabos de alta tensão unifilares e trifilares de 10kV-500kV
Ferramenta crítica para empresas de engenharia de cabos de extra-alta tensão
Ativo valioso para operações de engenharia de transmissão e transformação de energia
Recursos do Modelo XHHG521A
Projetado com base no princípio da ponte MURRAY, o XHHG521A localiza pontos de ruptura em vários fios e cabos, incluindo defeitos com baixos valores de resistência de isolamento. O sistema apresenta:
Fonte de corrente constante de alta tensão com regulador de tensão elétrico e transformador tipo R
Ajuste de tensão controlado por botão (tensão sem carga de 7500V, corrente de curto-circuito de 100mA)
Amplificador de alta sensibilidade e galvanômetro para indicação de equilíbrio
Fonte de alta tensão e ponte integradas em caixa protetora portátil
Operação com um toque com cálculo automático da distância da falha
Medição de resistência de quatro terminais elimina erros de resistência dos cabos
Especificações Técnicas
Parâmetro
Valor
Tensão sem carga
≥7500V
Corrente de curto-circuito
≥100mA (recomendado 5-40mA para ajuste de equilíbrio)
