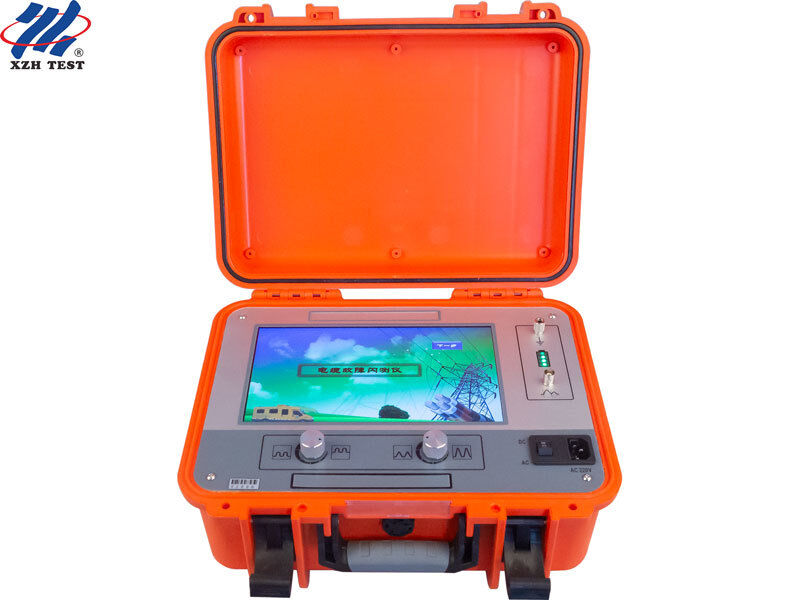

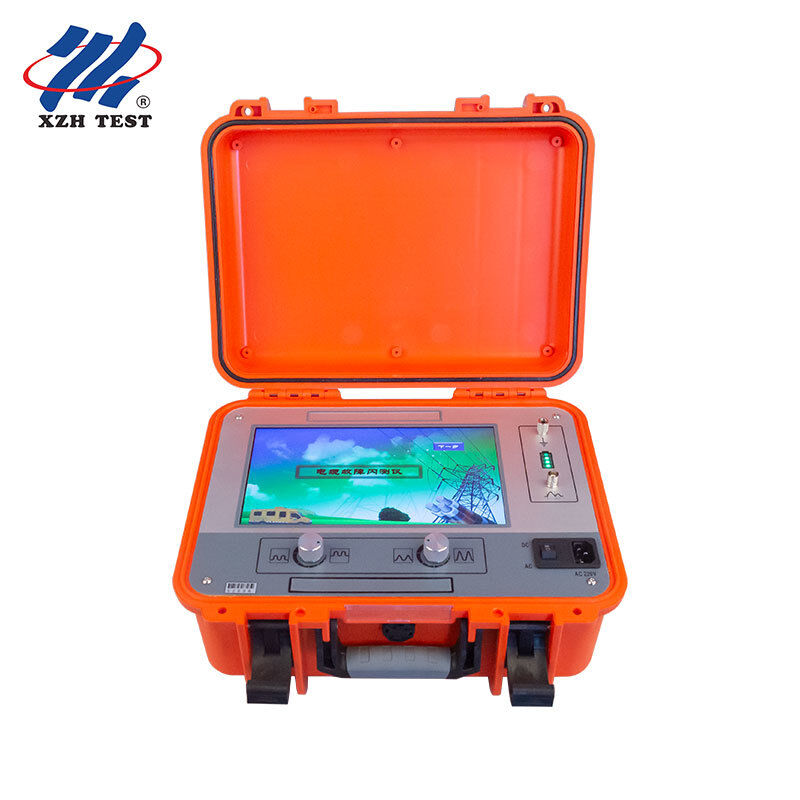

Localizador de falhas de cabo portátil de 10 polegadas TDR 16km 100MHz IP54 XHGG501D

O XHGG501D é um pré-localizador portátil de falhas em cabos baseado em TDR, projetado para diagnósticos rápidos no local. Com um LCD sensível ao toque de 10 polegadas, amostragem em tempo real de 100MHz e controle centralizado por microcontrolador de chip único, ele elimina a complexidade associada a instrumentos de nível laboratorial. Os operadores conectam os cabos de teste, selecionam a predefinição de alcance e pressionam iniciar — o instrumento adquire, amostra e processa automaticamente a forma de onda para determinar a distância da falha. Suportando métodos de amostragem de pulso de baixa tensão e de flashover, o XHGG501D cobre falhas de baixa resistência, circuitos abertos, curtos-circuitos, falhas de alta resistência por vazamento e falhas de alta resistência por flashover em cabos de energia, cabos de controle, cabos de comunicação e fiação de iluminação pública. Integrado em um chassi protetor IP54 e alimentado por uma bateria de lítio substituível em campo, é o instrumento de escolha para equipes de manutenção de concessionárias, empreiteiros elétricos e engenheiros de serviço de campo que precisam de resultados confiáveis sem a curva de aprendizado.

A maioria dos localizadores de falhas em cabos assume um ambiente controlado: energia estável, uma bancada de trabalho e um operador treinado com tempo para configurar. O XHGG501D assume o oposto — uma vala encharcada pela chuva às 17:30, luz do dia diminuindo e uma equipe esperando a liberação. Veja como é uma implantação típica:

Sem laptop. Sem software externo. Sem treinamento especializado. O instrumento faz o trabalho pesado — o operador lê a distância e direciona a equipe de escavação.

Muitos testadores de falhas em cabos "portáteis" vêm com uma tela resistiva de 4,3 ou 5 polegadas que requer uma caneta stylus e assume iluminação interna. O XHGG501D usa um TFT LCD completo de 10 polegadas — a mesma classe de tela encontrada em tablets — com operação sensível ao toque que funciona com luvas. Isso não é apenas uma questão de estética:

• Visibilidade Completa da Forma de Onda: Em uma tela de 5 polegadas, uma forma de onda de longo alcance é comprimida a ponto de o pico de reflexão da falha ter alguns pixels de largura. Na tela de 10 polegadas com dados de amostragem de 100MHz, os operadores podem identificar visualmente o ponto de inflexão da falha sem depender apenas do algoritmo de análise automática. Quando o algoritmo sinaliza uma reflexão limite — comum em cabos antigos com várias juntas — o operador pode confirmar visualmente ou substituir a leitura automatizada.
• Controle de Modo Duplo: Tela sensível ao toque para navegação rápida por menus e predefinições; botões codificados físicos para posicionamento preciso do cursor ao medir a forma de onda da falha. Dois operadores podem trabalhar simultaneamente — um navegando, outro medindo — em traços complexos com múltiplas falhas.
• Legível sob Luz Solar com Antirreflexo: LCD de grau industrial com retroiluminação LED mantém a visibilidade com brilho de 280nit. Operável sob luz solar direta em subestações externas e gabinetes de beira de estrada sem cobertura de sombra.

O XHGG501D amostra a uma taxa real de 100MHz — 100 milhões de pontos de dados por segundo — sem interpolação de software. Isso é importante em curtas distâncias: ao testar um cabo de 300m com um pulso estreito de 0,1µs, o instrumento atinge uma resolução mínima de 0,5m, suficiente para distinguir uma falha em uma junta de cabo de uma falha dentro da própria junta. O sistema de alcance automático ajusta continuamente o ganho e a profundidade de amostragem, capturando o pulso de reflexão, independentemente de ele chegar a 0,2µs (falha de extremidade próxima) ou 80µs (falha de extremidade distante). Combinado com uma zona cega de ≤20m — uma das melhores de sua classe — o XHGG501D detecta falhas de forma confiável dos terminais de saída para fora.

Item	Qtd	Item	Qtd
Localizador de Falhas em Cabos (Unidade Principal)	1	Cabo Single-Q (1.5m)	1
Cabo Dual-Q (2m)	1	Amostrador	1
Cabo de Alimentação (1.8m)	1	Fusível de Segurança	1
Fio Terra	1 (opcional)	Manual do Usuário	1

Lista de Composição do Instrumento
nome	quantidade	imagem	nome	quantidade	imagem
Pré-localizador de falhas em cabos	1		Linha Single Q	1
Linha Double Q	1		amostrador	1
cabo de alimentação	1		Fusível	alguns
Fio terra (opcional)	1
