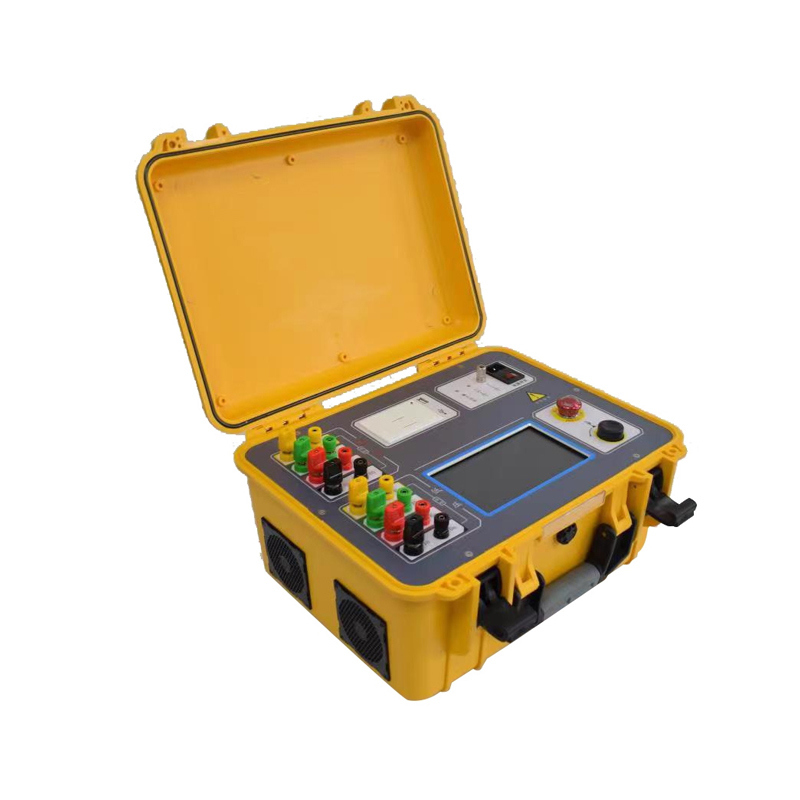

Medidor de Resistência DC Trifásico| XHZ1320AX
O medidor de resistência DC trifásico XHZ1320AX é um instrumento de teste rápido de próxima geração desenvolvido para medição de resistência DC de transformadores. Integrando o método de circuito magnético saturável, teste trifásico (enrolamentos Yn, Y e Delta) e uma função de desmagnetização embutida, este dispositivo de teste rápido de nova geração é ideal para medir a resistência DC de transformadores de alta potência com alta velocidade, alta precisão e uma ampla faixa de medição. Uma vez que todos os cabos de teste são conectados, todos os itens de teste de resistência DC podem ser concluídos sem reajustar os cabos.
Aplicações e Público-Alvo:Projetado para fabricantes de transformadores (inspeção de entrega de produtos semiacabados e acabados), concessionárias de geração e fornecimento de energia (testes de manutenção preventiva), equipes de comissionamento de subestações (testes de instalação e aceitação de entrega), institutos de teste elétrico de terceiros e plantas industriais nos setores ferroviário, de mineração e metalúrgico que necessitam de verificação rápida de resistência de enrolamento DC de transformadores de alta potência.
Especificações Principais
| Corrente de Saída |
Monofásico: 20A, 10A, 5A, 1A, 0.1A, 10mA, <1mATrifásico: 10A+10A, 5A+5A, 1A+1A, 0.1A+0.1A |
| Faixa de Medição (Monofásico) |
Engrenagem de 20A: 0.5mΩ~1Ω; Engrenagem de 10A: 1.0mΩ~2Ω; Engrenagem de 5A: 10mΩ~4Ω; Engrenagem de 1A: 0.1Ω~20Ω; Engrenagem de 0.1A: 2.0Ω~200Ω; Engrenagem de 10mA: 50Ω~2kΩ; Engrenagem <1mA: 500Ω~25kΩ |
| Faixa de Medição (Trifásico) |
10A+10A: 0.5mΩ~0.8Ω; 5A+5A: 10mΩ~1.6Ω; 1A+1A: 0.1Ω~8.0Ω; 0.1A+0.1A: 2.0Ω~80Ω |
| Precisão |
±(leitura×0.2%+2 dígitos) |
| Modos de Teste de Enrolamento |
Enrolamentos Yn, Y e Delta (Delta); teste trifásico simultâneo com cálculo da taxa de desequilíbrio |
| Julgamento de Estabilidade |
Cálculo automático da taxa de variação da resistência em 5s, 15s e 30s para evitar leitura incorreta de dados |
| Exibição |
Tela sensível ao toque capacitiva industrial de 7 polegadas em cores verdadeiras (1024×600); operação dupla via controle de toque completo ou seletor giratório |
| Armazenamento de Dados |
200 grupos de armazenamento interno; armazenamento de dados em massa via disco USB (FAT/FAT32) |
| Impressora |
Impressora térmica embutida para impressão de relatórios de teste |
| Proteções |
Conexão incorreta à rede elétrica de 380V, força contraeletromotriz, desconexão, falha de energia e proteção contra aterramento inadequado |
| Fonte de Alimentação |
AC220V±10%, 50/60Hz |
| Temperatura de Operação |
-10°C~50°C |
| Umidade Relativa |
<90%, sem condensação |
| Dimensões |
400×315×223mm |
| Peso |
9kg |
Recursos Avançados
- Enrolamentos tipo Yn, Y e Delta testados da mesma forma que as três fases com cálculo automático da taxa de desequilíbrio
- Corrente de saída máxima de 20A e faixa de medição de até 25kΩ, cobrindo quase todas as demandas de teste no local e fora do local
- Integração do método de circuito magnético saturável e função de desmagnetização para medição rápida e confiável de transformadores de grande porte
- Julgamento automático de estabilidade via taxa de variação da resistência em 5s, 15s e 30s para evitar leitura incorreta de dados
- Proteções completas contra conexão incorreta de 380V, força contraeletromotriz, desconexão, falha de energia e aterramento inadequado
- Tela industrial de 7 polegadas em cores verdadeiras com operação dupla por controle de toque completo ou seletor giratório
- Impressora térmica embutida, 200 grupos de armazenamento de dados local e armazenamento em massa em disco USB
- Conecte os cabos de teste uma vez para concluir todos os itens de teste de resistência DC sem reajustar os cabos
FAQ
Q1: Qual é a corrente de saída máxima do medidor de resistência DC trifásico XHZ1320AX?
A corrente de saída monofásica varia de 20A até <1mA (engrenagens de 20A, 10A, 5A, 1A, 0.1A, 10mA e <1mA), enquanto a saída trifásica suporta 10A+10A, 5A+5A, 1A+1A e 0.1A+0.1A, cobrindo transformadores de alta e baixa potência.
Q2: Quais tipos de conexão de enrolamento podem ser testados?
Enrolamentos tipo Yn, Y e Delta podem ser testados. O teste trifásico simultâneo é suportado e a taxa de desequilíbrio das três fases é calculada automaticamente, o que melhora significativamente a eficiência do teste de campo.
Q3: O medidor suporta desmagnetização?
Sim. O instrumento integra o método de circuito magnético saturável e uma função de desmagnetização, tornando-o ideal para medição rápida de resistência DC de transformadores de grande porte, ao mesmo tempo que elimina os efeitos do magnetismo residual na precisão do teste.
Q4: Quais proteções estão embutidas para segurança no local?
O medidor fornece proteções abrangentes contra conexão incorreta à rede elétrica de 380V, força contraeletromotriz, desconexão do cabo de teste, falha de energia repentina e aterramento inadequado, garantindo operação segura em ambientes de campo hostis.
Q5: Como os resultados dos testes são armazenados e impressos?
Até 200 grupos de dados de teste podem ser armazenados localmente e dados em massa podem ser exportados através da interface USB (disco USB no formato FAT/FAT32). Uma impressora térmica embutida permite a impressão instantânea de relatórios de teste no local de trabalho.
