Medidor de Resistência DC para Transformadores de Grande Potência

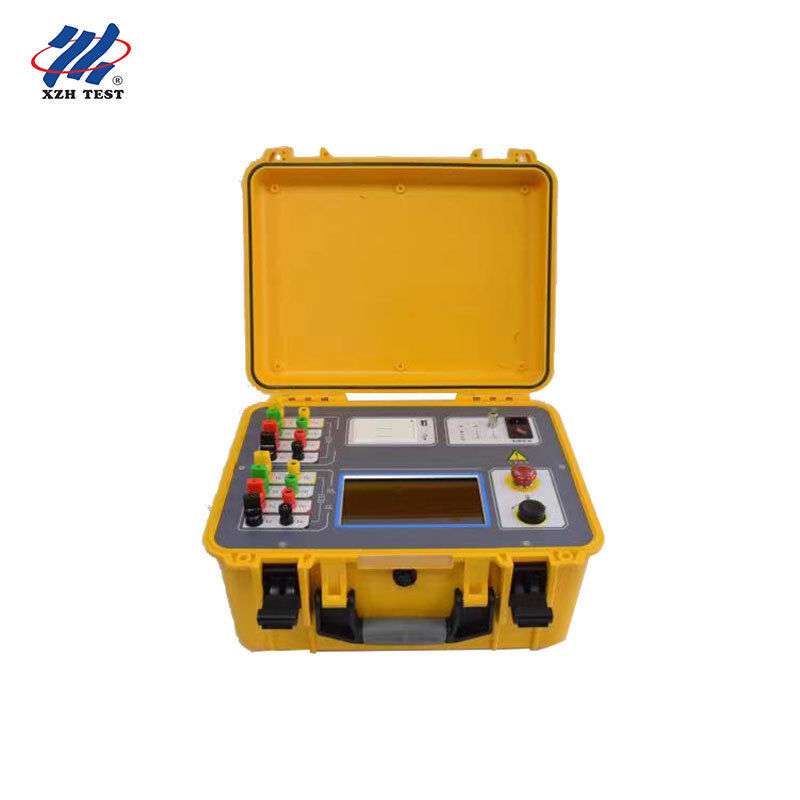

O XHZ1340A é um instrumento de teste rápido de nova geração que integra teste com assistência magnética, medição trifásica simultânea e desmagnetização embutida em uma única plataforma de alto desempenho. Projetado especificamente para medição de resistência DC de grandes transformadores de potência — incluindo unidades de elevação de gerador, transformadores de interconexão UHV e transformadores de distribuição de alta MVA — ele oferece precisão excepcional com resolução de 0,1µΩ em correntes de teste de até 40A.

• Conexão Simultânea de Alta e Baixa Tensão: Conecte os cabos de teste de corrente/potencial de alta e baixa tensão simultaneamente, sem a necessidade de inverter ou reconectar durante o teste — um design exclusivo que reduz significativamente o tempo de configuração para grandes transformadores de potência com múltiplos enrolamentos.
• Teste Trifásico Simultâneo: Mede as fases A0, B0 e C0 simultaneamente para enrolamentos conectados em estrela, reduzindo a duração total do teste em mais de 70% em comparação com métodos monofásicos sequenciais em grandes transformadores.
• Assistência Magnética Automática: Acelera a velocidade de teste para transformadores de cinco colunas trifásicos com enrolamentos internos em canto de baixa tensão, pré-saturando o núcleo, particularmente eficaz para os enrolamentos de alta indutância encontrados em unidades de alta MVA.
• Inovação em Medição de Ponto Neutro: Sequência de teste proprietária que resolve com precisão o desafio da medição de resistência do fio do ponto neutro — uma dificuldade de longa data no diagnóstico de transformadores trifásicos.
• Saída Abrangente de Dados: Exibe e imprime todos os resultados de teste para enrolamentos de alta, média e baixa tensão em um único relatório. Cálculo automático de desequilíbrio trifásico com conversão opcional de temperatura para valores de referência nominais.
• Proteção Avançada contra Força Contra-Eletromotriz (Back-EMF): Protege o instrumento e o operador durante a descarga de carga indutiva, permitindo testes seguros de alta corrente nos maiores enrolamentos de transformadores.
• Extensivo Armazenamento de Dados: 200 conjuntos de dados de teste armazenados permanentemente (expansível), com capacidade de exportação USB para integração com sistemas de gerenciamento de informações de laboratório e análise de tendências de longo prazo.
• Construção Robusta para Campo: Ampla tolerância de temperatura (-10°C~50°C), resistência a choques, blindagem anti-interferência e formato portátil (430×320×230mm) projetados para implantação em laboratório e em campo de subestação.
