Localizador de cabos multifuncional inteligente XHLJ504L com transmissor e receptor de sinal

Name: Localizador de cabos multifuncional inteligente XHLJ504L com transmissor e receptor de sinal
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHLJ504L
Price: 7,970.00 USD
Availability: InStock

Detalhes do produto:

Lugar de origem:	China
Marca:	XZH TEST
Certificação:	CE/ISO
Número do modelo:	XHLJ504L

Informações detalhadas

Lugar de origem:

China

Marca:

XZH TEST

Certificação:

CE/ISO

Número do modelo:

XHLJ504L

Destacar:

High Light

Destacar:

Detecção do Pathfinder de oleodutos multifuncional

Receptor de transmissor de sinal inteligente

Localizador de profundidade de enterro de cabo preciso

Trading Information

Quantidade de ordem mínima:

Teste XZH

Preço:

Negociável

Detalhes da embalagem:

embalagem de madeira

Tempo de entrega:

5-8 dias úteis

Termos de pagamento:

T/T

Habilidade da fonte:

2000 unidades por ano

Descrição do produto

🎯 Projetado para Equipes Municipais de Infraestrutura e Localização de Múltiplas Utilidades

🏙️ Departamentos de Planejamento MunicipalMapeie redes subterrâneas de tubulações e cabos para documentação de infraestrutura urbana

🔧 Serviços de Localização de Múltiplas UtilidadesDetecte cabos, tubos e dutos antes de escavações de rua e obras rodoviárias

📊 Gerentes de Ativos de InfraestruturaVerifique e documente layouts de utilidades enterradas para conformidade e referência futura

Visão Geral do Produto

O Localizador Inteligente Multifuncional de Tubulações Subterrâneas XHLJ504L é um sistema de detecção versátil projetado para localizar não apenas cabos de energia, mas também tubulações, dutos e outras utilidades enterradas. Ao contrário dos localizadores de rotas de cabos de propósito único, este sistema inteligente combina um transmissor de sinal de alta potência com um receptor de indução eletromagnética sensível para mapear com precisão os layouts da infraestrutura subterrânea e medir as profundidades de enterramento em uma gama mais ampla de tipos de utilidades.

O sistema consiste em um transmissor de áudio de alta potência que injeta um sinal intermitente de 0~50Vpp na linha alvo e um receptor portátil que detecta o campo eletromagnético induzido acima do solo. Este método não invasivo permite levantamentos rápidos sem escavação, tornando-o uma ferramenta essencial para o planejamento da infraestrutura urbana, verificações de segurança pré-escavação e documentação de ativos de utilidades.

🔍 Localizador Multifuncional de Tubulações vs. Localizador de Cabos de Propósito Único: Enquanto um localizador de rotas de cabos dedicado (como a configuração básica do XHLJ504L) se concentra na detecção de rotas de cabos de energia, este Localizador Inteligente Multifuncional de Tubulações estende a capacidade de detecção para uma gama mais ampla de utilidades enterradas — incluindo dutos de telecomunicações, tubulações metálicas de água, gasodutos e outras infraestruturas. Seu processamento de sinal inteligente fornece rastreamento mais preciso e rápido com desempenho estável em várias condições subterrâneas, tornando-o a escolha preferida para equipes municipais que gerenciam diversas redes de utilidades.

Especificações Técnicas

Número do Modelo

XHLJ504L

Frequência de Saída

Frequência de Áudio

Sinal de Saída

Intermitente, 0~50Vpp

Potência de Saída

100W (Alta Potência)

Corrente de Saída

0~2A

Fonte de Alimentação

AC 220V (±10%), 50Hz (±5%)

Modo de Recepção

Indução Eletromagnética

Certificação

CE / ISO

Marca

XZH TEST

Origem

China

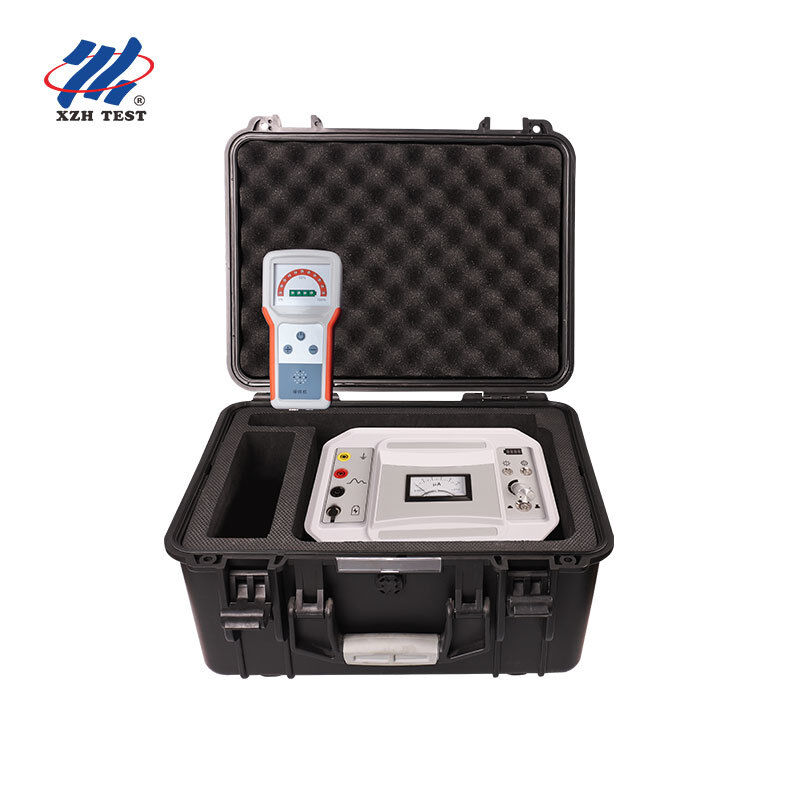

Componentes do Sistema

Componente	Função
Transmissor de Sinal	Gerador de áudio de alta potência com design antivibração. Possui forte capacidade anti-interferência, desempenho estável e confiável, e proteção abrangente contra sobrecorrente, circuito aberto e curto-circuito. Injeta sinal intermitente de 0~50Vpp na tubulação ou cabo alvo.
Receptor (Detector de Precisão)	Sensor portátil de indução eletromagnética com processamento de sinal inteligente. Detecta o sinal transmitido acima do solo para rastrear rotas de tubulações, medir a profundidade de enterramento e identificar posições de layout com maior precisão e velocidade do que detectores convencionais.

Principais Características

Detecção multifuncional para cabos de energia, dutos de telecomunicações, tubos metálicos e utilidades enterradas
Saída de áudio de alta potência de 100W para forte penetração de sinal em vários tipos de solo
Padrão de sinal intermitente de 0~50Vpp para detecção clara e distinguível acima do solo
Recepção inteligente por indução eletromagnética com processamento de sinal aprimorado para rastreamento mais rápido
Construção durável antivibração para desempenho confiável em campo
Forte capacidade anti-interferência garante detecção estável perto de infraestrutura elétrica energizada
Proteção abrangente: salvaguardas contra sobrecorrente, circuito aberto e curto-circuito
Detecção não invasiva — nenhuma escavação necessária para medição de rota de tubulação e profundidade de enterramento

Perguntas Frequentes

P1: Para quem o Localizador de Tubulações XHLJ504L foi projetado?

O XHLJ504L foi projetado para departamentos de infraestrutura municipal, serviços de localização de múltiplas utilidades e equipes de gerenciamento de ativos que precisam detectar e mapear uma variedade de utilidades enterradas — não apenas cabos de energia, mas também dutos de telecomunicações, tubulações metálicas de água e gás, e outras infraestruturas subterrâneas. É o instrumento ideal para departamentos de planejamento urbano que realizam levantamentos subterrâneos abrangentes antes de obras rodoviárias, escavações de ruas ou novos projetos de construção.

P2: Qual a diferença em relação a um localizador de rotas apenas para cabos?

Um localizador de rotas de cabos dedicado é otimizado para detecção de cabos de energia. O Localizador Inteligente Multifuncional de Tubulações XHLJ504L estende essa capacidade para uma gama mais ampla de utilidades metálicas enterradas — tubos, dutos e cabos. Seu processamento de sinal inteligente fornece detecção mais rápida e precisa com desempenho estável em várias condições subterrâneas. Para equipes municipais que gerenciam infraestrutura diversificada, essa capacidade multifuncional significa que um instrumento pode lidar com a maioria das tarefas de localização que, de outra forma, exigiriam vários dispositivos especializados.

P3: Quais utilidades o XHLJ504L pode detectar?

O XHLJ504L pode detectar qualquer utilidade metálica enterrada que possa conduzir o sinal de áudio, incluindo: cabos de energia (energizados e desenergizados), cabos de cobre de telecomunicações, tubulações metálicas de água, gasodutos, sistemas de dutos e outras infraestruturas metálicas subterrâneas. Tubulações não metálicas (PVC, HDPE) também podem ser detectadas se contiverem um fio traçador metálico ou se uma sonda condutora puder ser inserida. A saída de alta potência de 100W e o modo de recepção por indução eletromagnética fornecem detecção confiável na maioria dos tipos de utilidades comumente encontrados.

P4: Como o processamento de sinal inteligente melhora a velocidade de detecção?

O receptor inteligente do XHLJ504L processa o sinal eletromagnético de áudio com algoritmos aprimorados que filtram o ruído de fundo e amplificam o padrão do sinal alvo. Isso permite que os operadores rastreiem rotas de tubulações mais rapidamente, pois o receptor fornece uma indicação mais clara e estável da presença e direção do sinal. O resultado é um levantamento mais rápido e um mapeamento de rota mais preciso em comparação com receptores analógicos básicos que exigem mais interpretação manual.

P5: Quais recursos de segurança e proteção estão incluídos?

O transmissor XHLJ504L inclui proteção elétrica abrangente: proteção contra sobrecorrente evita danos por consumo excessivo de corrente; proteção contra circuito aberto protege o estágio de saída quando nenhuma carga está conectada; e proteção contra curto-circuito desarma automaticamente se os terminais de saída forem acidentalmente curto-circuitados. A construção durável antivibração, a forte capacidade anti-interferência e a detecção por indução eletromagnética sem contato (sem conexão física com linhas energizadas durante o levantamento) contribuem para uma operação de campo segura e confiável.

Sobre a XZH TEST

A XZH TEST é um fabricante profissional especializado em soluções de teste, detecção e diagnóstico de cabos e tubulações para concessionárias de energia, departamentos de infraestrutura municipal e clientes industriais em todo o mundo. Com uma linha de produtos abrangente, incluindo localizadores de tubulações, identificadores de cabos, localizadores de rotas e localizadores de falhas, a XZH TEST fornece equipamentos de campo confiáveis projetados para as aplicações profissionais mais exigentes.

Entre em contato conosco hoje mesmo para uma solução personalizada para suas necessidades de localização de utilidades subterrâneas.
