Localizador de falhas de cabo

Detalhes do produto:

Lugar de origem:	CHINA
Marca:	XZH Test
Certificação:	CE/ISO
Número do modelo:	XHHG521B

Informações detalhadas

Lugar de origem:

CHINA

Marca:

XZH Test

Certificação:

CE/ISO

Número do modelo:

XHHG521B

Destacar:

High Light

Destacar:

cable fault tester with warranty

outer sheath fault locator

factory price cable tester

Trading Information

Quantidade de ordem mínima:

1Unit

Detalhes da embalagem:

Caixa de madeira

Tempo de entrega:

5-8 dias de trabalho

Termos de pagamento:

T/T.

Habilidade da fonte:

2000 unidade/ano

Descrição do produto

Informações Básicas.

Modelo Nº.

XHHG521B

Conectores

Coaxial BNC

Modo de Teste

Teste de Ponto

Uso

Testador de Cabo Digital

Região de Teste

Não formado

Tipo de Cabo

Blindado

Energia

Eletricidade

Certificação

Personalizado

Cor

Preto

Pacote de Transporte

Caixa de Madeira

Especificação

5,5kg

Marca

XZH TEST

Origem

Shaanxi

Descrição do Produto

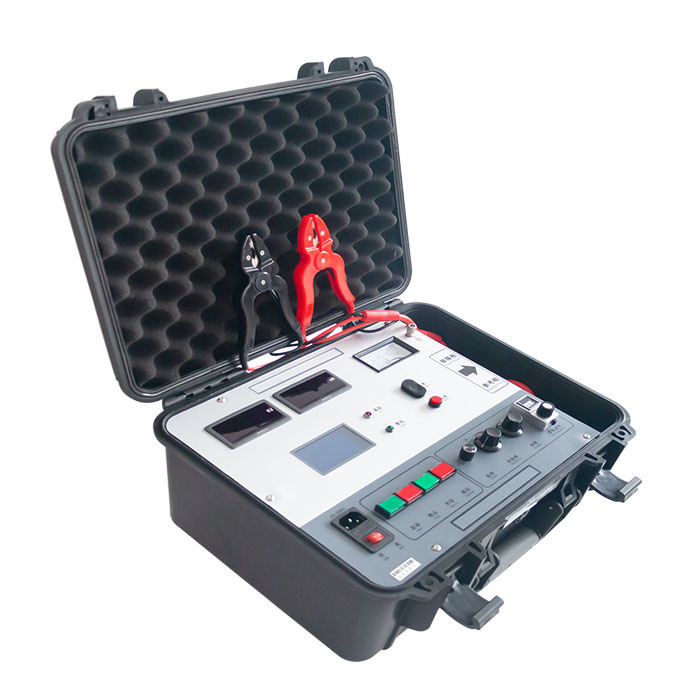

O testador de falhas na bainha externa do cabo é especialmente adequado para

1. O ponto de ruptura de alta resistência do cabo após a instalação, especialmente o ponto de ruptura de alta resistência linear de baixa resistência, como a ruptura de alta resistência linear da junta central do cabo.
2. Ponto de ruptura tipo flashover. Após a ruptura, a fonte de corrente constante pode manter o arco, e há uma corrente estável através da ponte, a ponte tem sensibilidade suficiente.
3. Defeitos que não foram rompidos, mas têm baixa resistência, como defeitos de isolamento que têm baixa resistência do cabo, mas não rompem sob a tensão operacional.

O testador de falhas na bainha externa do cabo é projetado com base no princípio da ponte MURRAY. Ele pode ser usado para localizar os pontos de ruptura de vários fios e cabos e os pontos de defeito sem ruptura, mas com baixa resistência de isolamento.

O equipamento usa um regulador de tensão elétrico e um transformador tipo R para formar uma fonte de corrente constante de alta tensão, e a operação do botão aumenta e diminui a tensão. A tensão sem carga é de 5000V, a corrente de curto-circuito é de 100mA, e o amplificador de alta sensibilidade e o galvanômetro são usados para indicar o equilíbrio. Ele forma uma ponte de equilíbrio com um potenciômetro proporcional, e todo o conjunto é colocado em alto potencial.

O cabo de medição é um cabo de borracha de alta tensão de núcleo duplo especialmente projetado. O método de medição de resistência de quatro terminais evita o erro introduzido pela resistência do chumbo.

O botão de operação no painel opera a alta tensão interna através da haste isolante. Todo o painel está em baixo potencial.

O equipamento também está equipado com uma tela de exibição 12806, operação de uma tecla, o comprimento do cabo de entrada pode ser calculado automaticamente e a distância até a falha.

A fonte de alta tensão e a ponte elétrica são integradas em uma caixa protetora portátil. Portanto, o equipamento tem alta tensão, peso leve, operação conveniente e uso seguro.

Comparado com o método de reflexão de onda, o método de equilíbrio de ponte não tem pontos cegos e é particularmente adequado para julgar cabos curtos e o ponto de ruptura perto da extremidade.

1. Tensão sem carga: ≤4000V
2. Corrente de curto-circuito: ≤100mA
3. Precisão proporcional de posicionamento: ±(0,1%•L±1) m
4. Peso: 5,5kg
5. Fonte de alimentação: AC 220 e baterias de 9V, Fonte de alimentação de trabalho: AC 220V+/-10% 50Hz
