P: Que princípio utiliza o localizador de falhas de cabos de ponte de alta tensão?

R: O localizador de falhas de cabos de ponte de alta tensão utiliza o princípio da ponte MURRAY para localizar com precisão pontos de avaria e pontos de defeito de baixa resistência de isolamento em fios e cabos após a colocação,e também é eficaz para identificar pontos de defeito em instalações de fabricação de cabos.

P: Em que aplicações é particularmente eficaz?

R: É especificamente concebido para identificar pontos de avaria em vários fios e cabos montados, bem como pontos de defeito com baixa resistência de isolamento, mesmo aqueles que não tenham avariado.É também aplicável em fábricas de cabos para localizar defeitos de cabos.

P: Pode dar mais detalhes sobre os componentes do equipamento?

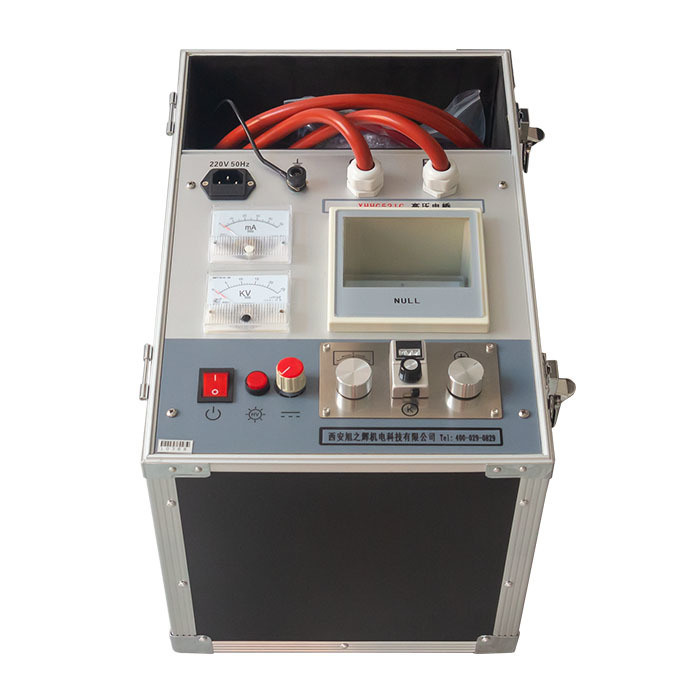

R: O equipamento utiliza uma fonte de alimentação de comutação para gerar uma fonte de corrente constante de alta tensão, caracterizada por uma tensão de não carga de 15 KV e uma corrente de curto-circuito de 50 mA.Um amplificador de alta sensibilidade e um galvanômetro fornecem uma indicação precisa do balanço, enquanto um potenciômetro proporcional forma a ponte de equilíbrio.com um cabo de medição de borracha de alta tensão de duplo núcleo especialmente concebido que utiliza o método de medição de resistência de quatro terminais para mitigar os erros causados pela resistência ao chumboPara garantir a segurança operacional, o botão de comando do painel de comando está situado a um potencial baixo,e a ponte é manipulada usando uma haste isolanteA fonte de corrente constante de alta tensão e a ponte estão alojadas numa caixa de liga de alumínio portátil.

Q: Quais são as principais vantagens do método de balanço de ponte em relação a outros métodos?

R: Em comparação com o método de reflexão de ondas,O método de equilíbrio da ponte é desprovido de áreas cegas e é particularmente vantajoso para identificar pontos de avaria em cabos curtos e perto das terminações dos cabos., com o benefício adicional da facilidade de operação.

Características

A tensão de saída é ajustável;
A frequência de choque é ajustável;
Com proteção contra sobrecorrência;
Não há ponto morto no intervalo de ensaio;
Ajuste de frequência do sinal;
Proteção zero.
As pontes de alta tensão são particularmente adequadas para
1. o ponto de ruptura de alta resistência do cabo após a colocação, especialmente o ponto de ruptura linear de alta resistência que é difícil de queimar de baixa resistência,como a quebra linear de alta resistência da junção intermédia do cabo.
2. ponto de ruptura do tipo flashover. Após a ruptura, a fonte de corrente constante pode manter o arco, uma corrente estável flui através da ponte e a ponte tem sensibilidade suficiente.
3Os pontos defeituosos que ainda não se desintegraram, mas que apresentam baixa resistência,tais como os pontos de defeito de isolamento que têm baixo valor de resistência do cabo, mas não quebram sob a tensão de operação são encontrados usando um megohmmeter.
Devido às características acima referidas, as pontes de alta tensão de alta tensão são especialmente adequadas para os seguintes utilizadores:
Equipas envolvidas no posicionamento profissional: tais como a reparação de cabos e aulas de ensaio para grandes e médias agências de abastecimento de energia e grandes empresas de eletricidade.A maioria dos pontos de quebra de cabo pode ser rapidamente encontrado com uma ponte de alta tensão para encontrar o local aproximado de quebraPode ser utilizado em conjunto com o método de reflexão de onda e o medidor de ponto fixo para aprender com os pontos fortes de cada um e tornar o posicionamento mais rápido e mais confiável.
1. Pequenos utilizadores: tais como pequenos escritórios de fornecimento de energia e empresas de energia elétrica de médio porte. Não há muitos cabos, a direcção geral é clara, o instrumento não está localizado, o preço é elevado,A Comissão considera que a utilização de um aparelho sem fio é uma das melhores opções, uma vez que a qualidade e a experiência do utilizador devem ser elevadas, pelo que não é a melhor escolha.
2. Instalação de produção de cabos: Na fábrica, pode ser usado para localizar o ponto de quebra de vários cabos, e um medidor de capacitância digital pode ser selecionado para descobrir o ponto de desconexão.O dispositivo é leve e fácil de transportar para o campo para serviços de posicionamento para usuários de cabo.

Parâmetros do produto

Sem tensão de carga	≤ 15 KV
Corrente de curto-circuito	≤100 mA
Precisão de posicionamento	± 0,1%·L±1) M
Peso	16 kg
Fornecimento de energia	Bateria AC 220 e 9V
