Introdução
Teste de falhas da bainha externa do caboXHHG521Ais designed based on the MURRAY bridge principle and can be used to locate the breakdown points of various wires and cables and the defect points that have no breakdown but low insulation resistance values.

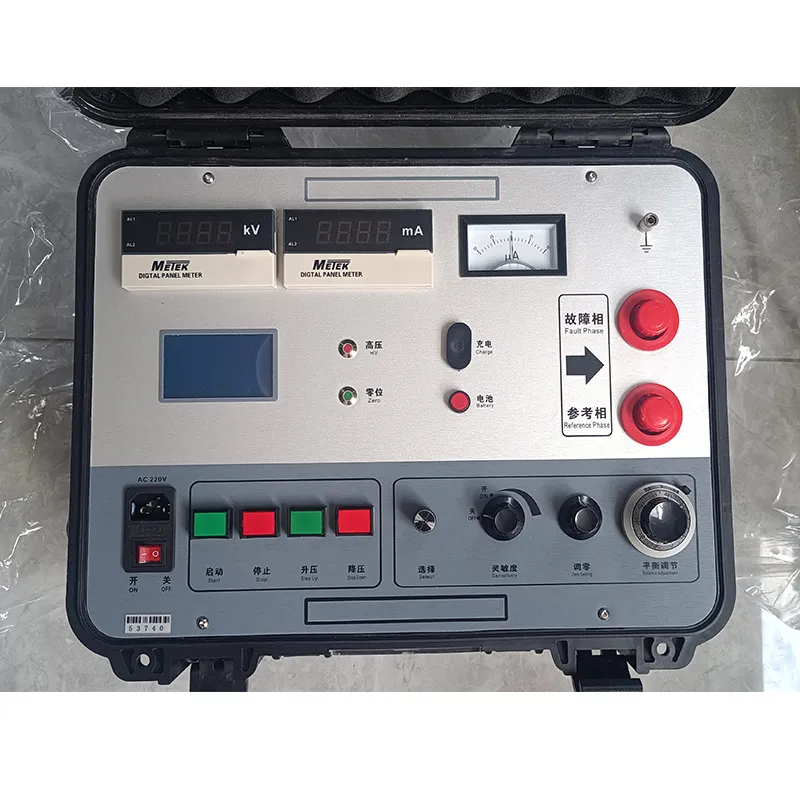

O equipamento utiliza um regulador de tensão elétrica e um transformador de tipo R para formar uma fonte de corrente constante de alta tensão, e a operação do botão pode aumentar ou diminuir a tensão.A tensão em zero carga é de 7500V, a corrente de curto-circuito é de 100 mA, e um amplificador de alta sensibilidade e um galvanômetro são utilizados para indicar o equilíbrio.e o todo é colocado em um alto potencialO cabo de medição é um cabo de borracha de alta tensão de dois núcleos especialmente concebido.Todo o painel está em baixo potencial.A fonte de alta tensão e a ponte estão integradas numa caixa de proteção portátil.O dispositivo tem alta tensão, leveza, facilidade de utilização e segurança de utilização.

As pontes de alta tensão são particularmente adequadas para
1O ponto de ruptura de alta resistência do cabo após a sua colocação, especialmente o ponto de ruptura linear de alta resistência que é difícil de queimar em baixa resistência,como a quebra linear de alta resistência da junção intermédia do cabo.
2. ponto de ruptura do tipo flashover. Após a ruptura, a fonte de corrente constante pode manter o arco, uma corrente estável flui através da ponte e a ponte tem sensibilidade suficiente.
3. Defeitos que ainda não se desintegraram, mas que apresentam baixa resistência, tais como defeitos de isolamento encontrados com um megohmímetro que apresentam baixa resistência do cabo, mas que não se desintegram sob a tensão de funcionamento.
