Introdução

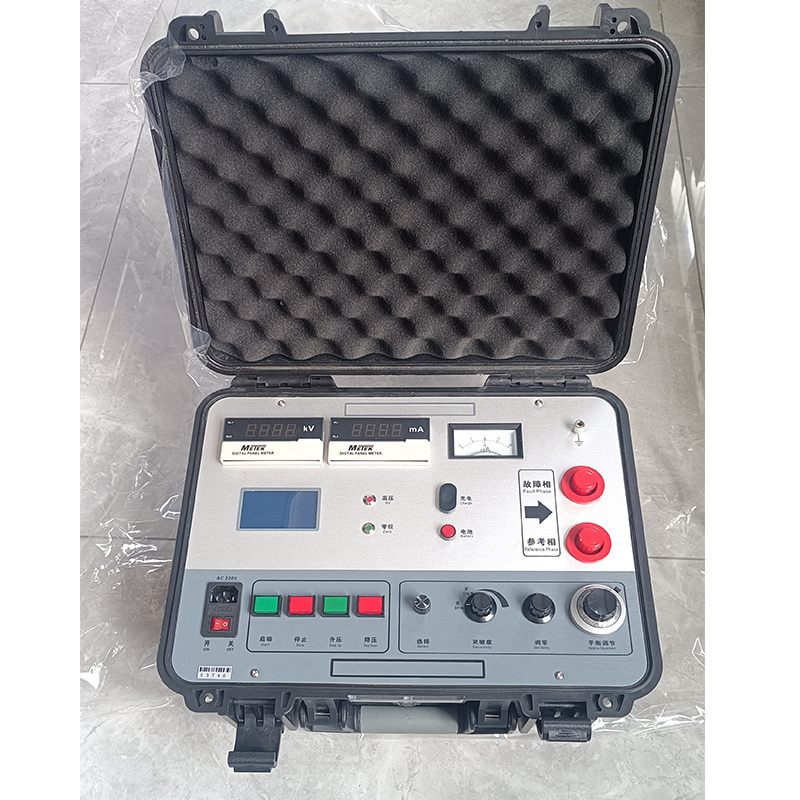

O testador de falha de revestimento externo de cabo XHHG521Aé projetado com base no princípio da ponte MURRAY e pode ser usado para localizar os pontos de ruptura de vários fios e cabos e os pontos de defeito que não têm ruptura, mas têm baixos valores de resistência de isolamento.

Para criar uma fonte de corrente constante de alta tensão, o equipamento utiliza um regulador de tensão elétrico e um transformador tipo R. A operação por botão permite o aumento ou diminuição da tensão. Com uma tensão sem carga de 7.500V e uma corrente de curto-circuito de 100mA, o dispositivo utiliza um amplificador de alta sensibilidade e um galvanômetro para indicação de equilíbrio. Ele forma uma ponte balanceada juntamente com um potenciômetro proporcional, e todo o sistema é colocado em alto potencial. Um cabo de borracha de alta tensão especialmente projetado de dois condutores serve como cabo de medição. Ao usar o método de medição de resistência de quatro terminais, os erros causados pela resistência do fio são evitados. Todo o painel está em baixo potencial. A operação com um toque permite que os usuários insiram o comprimento do cabo e obtenham a distância da falha calculada automaticamente. A fonte de alta tensão e a ponte são alojadas em uma caixa protetora portátil. Como resultado, o dispositivo tem alta tensão, é leve, fácil de operar e seguro de usar.

Pontes de alta tensão são particularmente adequadas para
1. O ponto de ruptura de alta resistência do cabo após a instalação, especialmente o ponto de ruptura de alta resistência linear que é difícil de queimar para baixa resistência, como a ruptura de alta resistência linear da junta intermediária do cabo.
2. Ponto de ruptura tipo flashover. Após a ruptura, a fonte de corrente constante pode manter o arco, uma corrente estável flui através da ponte, e a ponte tem sensibilidade suficiente.
3. Defeitos que ainda não romperam, mas têm baixa resistência, como defeitos de isolamento encontrados com um megôhmetro que têm baixa resistência de cabo, mas não rompem sob a tensão de operação.
