Localizador de falhas de cabo

Detalhes do produto:

Lugar de origem:	CHINA
Marca:	XZH Test
Certificação:	CE/ISO
Número do modelo:	XHHD523L

Informações detalhadas

Lugar de origem:

CHINA

Marca:

XZH Test

Certificação:

CE/ISO

Número do modelo:

XHHD523L

Destacar:

High Light

Destacar:

Murray Bridge cable fault locator

cable outer sheath fault detector

Xhhd523L cable fault locator

Trading Information

Quantidade de ordem mínima:

1Unit

Detalhes da embalagem:

Caixa de madeira

Tempo de entrega:

5-8 dias de trabalho

Termos de pagamento:

T/T.

Habilidade da fonte:

2000 unidade/ano

Descrição do produto

Informações básicas.

Modelo N.O.

XHHD523L

Modo de ensaio

Teste guardado

Utilização

Teste de cabo de áudio, Teste de cabo coaxial, Teste de cabo digital

Região de ensaio

Formação de cabos

Certificação

CE, ISO

Personalizado

Cores

Laranja

Frequência dos ensaios

128Hz/111Hz/105Hz/94Hz ((Afc)

Resolução

0.5m

Pacote de transporte

Caixa de madeira cheia de espuma

Especificações

350 mm*280 mm*170 mm

Marca comercial

XZH TEST

Origem

China Xi'an

Código do SH

8543201000

Capacidade de produção

1000 peças/ano

Descrição do produto

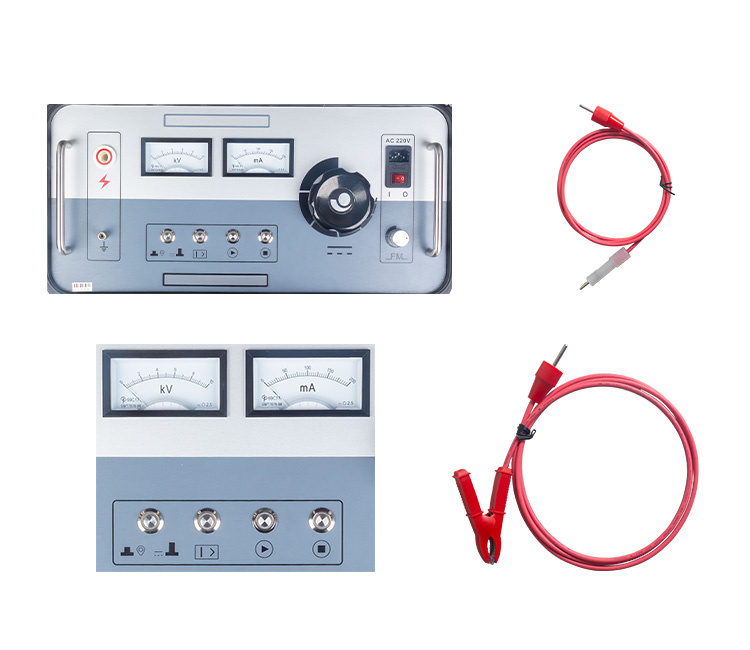

XHHD523L Localizador de falha do cabo

Projetado com base no princípio da ponte MURRAY, o equipamento possui as características de alta tensão, peso leve, funcionamento conveniente e localizador de falhas da bainha do cabo de alta tensão.

* O ponto de ruptura de alta resistência do cabo após a colocação, especialmente o ponto de ruptura de alta impedância linear que é difícil de disparar em baixa resistência,como a quebra linear de alta resistência do conector central do cabo.

* Ponto de ruptura do tipo flashover, após a ruptura, a fonte de corrente constante pode manter o arco, há uma corrente estável através da ponte e a ponte tem sensibilidade suficiente.

* Não foi quebrado, mas o ponto de defeito de baixa resistência, como o uso de medidor de Meg ohm encontrou baixa resistência do cabo, mas a tensão de funcionamento não quebra o ponto de defeito de isolamento.

Passo de ensaio:

1Verificar o estado de avaria do cabo com um multimetro, um relógio de balanço ou outro equipamento resistente à pressão.e registar o valor da resistência de isolamento de cada núcleo contra o solo ou quebra de tensão residual.

2Registre o comprimento, o modelo, a secção transversal e outros parâmetros do cabo a ensaiar e inspecione a rota ao longo do caminho de colocação do cabo.No cabo de falha de curto-circuito remoto e no terminal de saída de cabo auxiliar, deixe uma pessoa no monitoramento remoto para evitar lesões de alta pressão.

3O solo do instrumento está ligado de forma fiável ao corpo de aterragem do local de posicionamento.
As barras de aterramento são ligadas à terra do instrumento.
A extremidade de medição (clip vermelho) está ligada ao núcleo do cabo auxiliar.

4. ponte zero (guia de alta tensão não é zero).

5. fonte de alimentação ligada a AC220V.

6- Aumentar a pressão. Ligue o interruptor de energia e o indicador de energia acende. Quando o botão de alta pressão é girado contra-relógio, a posição zero é ativada.

7. Vire o botão de alta pressão no sentido horário e observe o voltímetro e o amperímetro até que o amperímetro exceda 5mA. Se a corrente não for estável,A tensão pode continuar a aumentar durante um período de tempo para formar um arco estável ou área condutora, estabilizando a corrente durante o ensaio.

8, ajuste de equilíbrio.

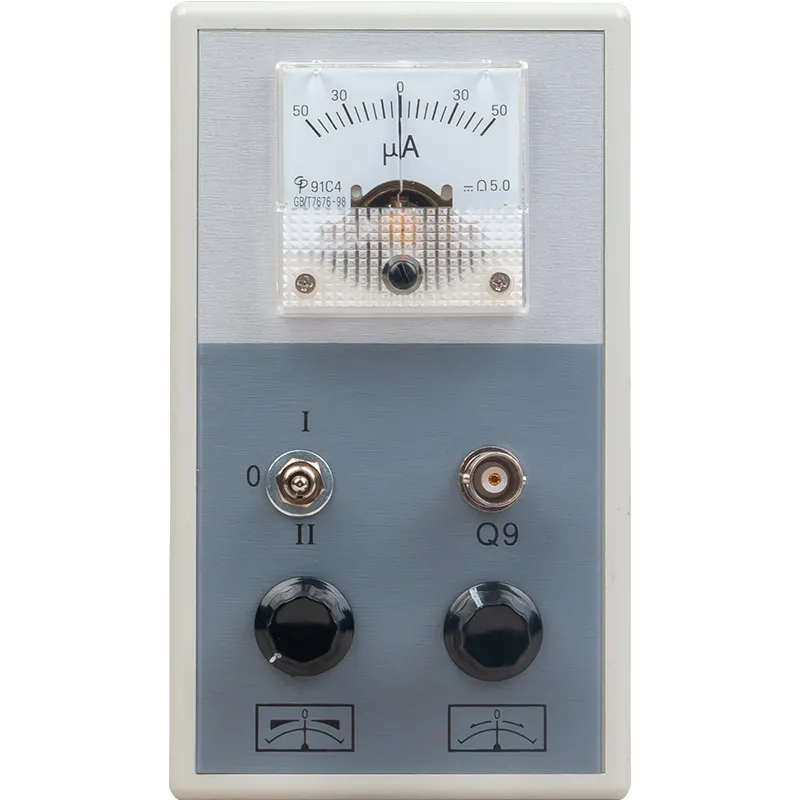

O galvanômetro desvia significativamente, mas não ultrapassa. Vire o mostrador para fazer o galvanômetro zero. (Se o ponteiro estiver à esquerda, gire no sentido horário, o ponteiro está à direita,e no sentido anti-horário)Observe a leitura P1 do mostrador do címbalo.

9A posição de troca da pinça será medida e os passos (4) a (10) serão repetidos para
obter outra leitura P2, que deve ter P1+P2=1000

10. Cálculo. Localização do ponto de falha X=2×L ×P1‰
O cabo auxiliar duplicará o número de cabos envolvidos no cálculo.
